Клапан трубопроводы (1-1)(основной)(ML кран) — HITACHI ZX40U-5A

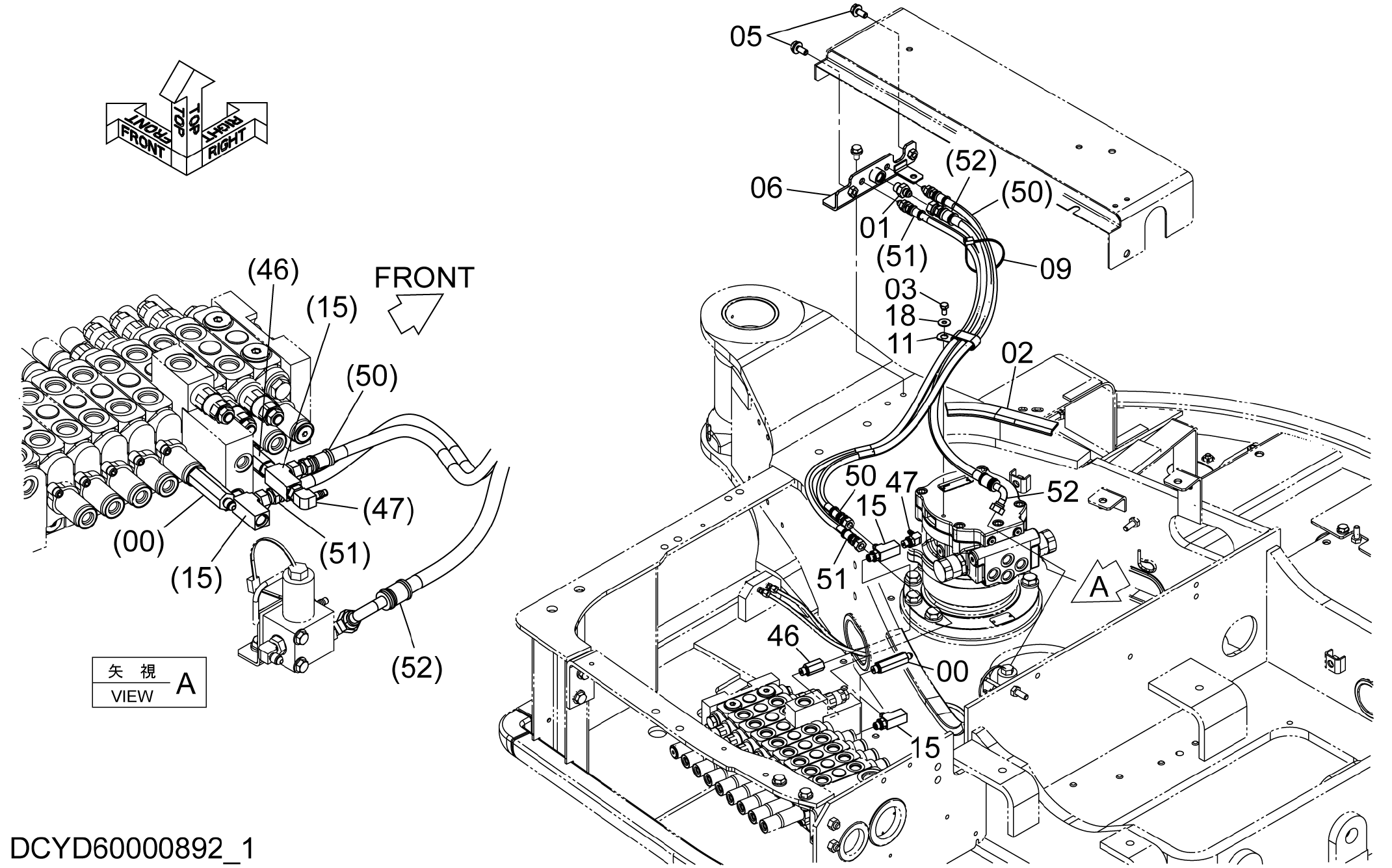

Заводская схема «Клапан трубопроводы (1-1)(основной)(ML кран)» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4303099 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | YD00002618 | Резиновая подушка | 1 |
| 03 | J900816 | Болт | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | YD40001193 | Кронштейн | 1 |
| 09 | 4055312 | Ленточный зажим | 1 |
| 11 | 4259817 | Зажим | 1 |
| 15 | 4387745 | Тройник | 2 |
| 18 | 4295657 | Плоская шайба | 1 |
| 46 | 4654003 | Адаптер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4467375 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 50 | YD00004385 | Шланг | 1 |
| 51 | YD00004386 | Шланг | 1 |
| 52 | YD00004387 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
