Гидробак — HITACHI ZX40U-5A

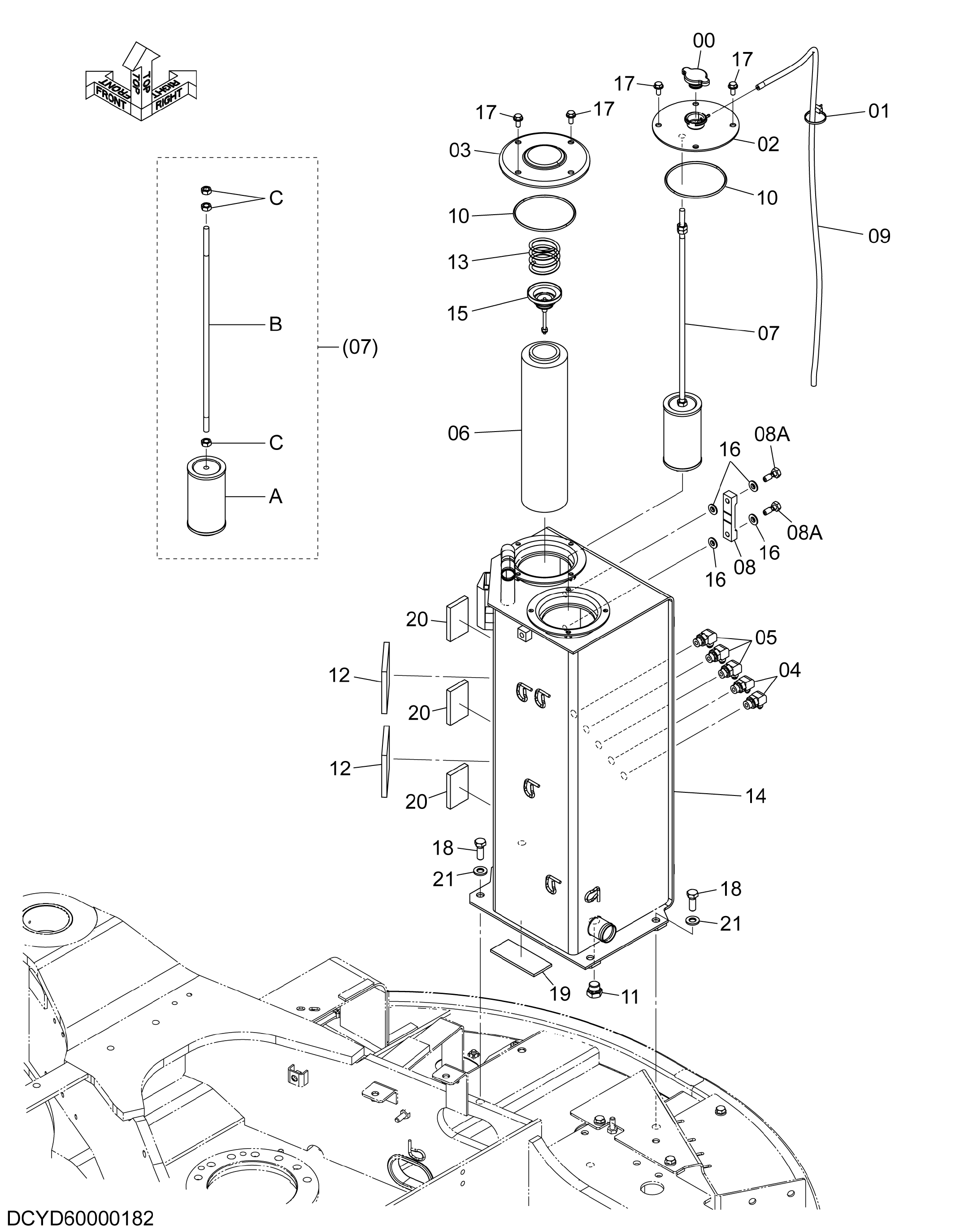

Заводская схема «Гидробак» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272375 | Колпачок | 1 |
| 01 | 4055311 | Ленточный зажим | 1 |
| 02 | YD40000248 | Крышка | 1 |
| 03 | 8091858 | Крышка | 1 |
| 04 | A852332 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852333 | Угловой штуцер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4129280 | Фильтрующий элемент | 1 |
| 07 | 4720291 | Всасывающий фильтр | 1 |
| 07A | 4617512 | Сетчатый фильтр | 1 |
| 07B | YD00005195 | Шток | 1 |
| 07C | J950010 | Гайка | 3 |
| 08 | 8050296 | Указатель уровня | 1 |
| 08A | 4100967 | Болт | 2 |
| 09 | YD00001657 | Виниловый шланг | 1 |
| 10 | 4621929 | Уплотнительное кольцо | 2 |
| 11 | A885004 | Пробка | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4467988 | Резиновая прокладка | 2 |
| 13 | 4094439 | Пружина | 1 |
| 14 | YD40000249 | Гидробак | 1 |
| 15 | 4094438 | Клапан | 1 |
| 16 | 449558 | Уплотнительная шайба | 4 |
| 17 | J260820 | Болт с шайбой | 8 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | J921235 | Болт | 4 |
| 19 | 4607362 | Резиновая подушка | 1 |
| 20 | 4680157 | Резиновая прокладка | 3 |
| 21 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
