Гидроцилиндр. поворот — HITACHI ZX40U-5A

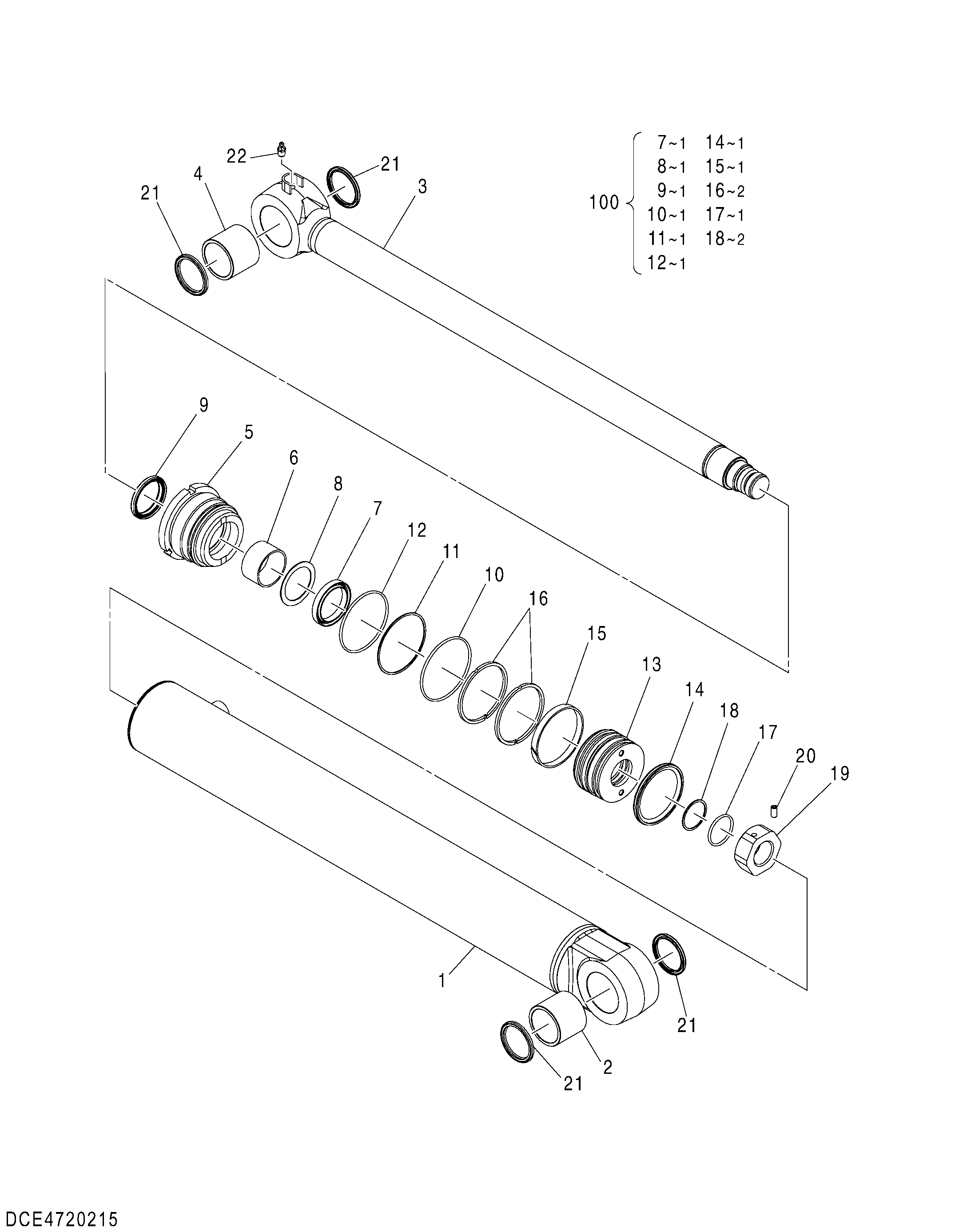

Заводская схема «Гидроцилиндр. поворот» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4720215 | Гидроцилиндр. поворот | 1 | |
| 1 | XB00003977 | Труба гидроцилиндра | 1 |
| 2 | 4353818 | Втулка | 1 |
| 3 | XB00003978 | Шток поршня | 1 |
| 4 | 4353818 | Втулка | 1 |
| 5 | XB00000684 | Головка гидроцилиндра | 1 |
| 6 | XB00003979 | Втулка | 1 |
| 7 | XB00000588 | Манжета U | 1 |
| 8 | XB00000686 | Опорное кольцо | 1 |
| 9 | XB00000589 | Стеклоочиститель пыль | 1 |
| 10 | A811085 | Уплотнительное кольцо | 1 |
| 11 | XB00000688 | Опорное кольцо | 1 |
| 12 | A811090 | Уплотнительное кольцо | 1 |
| 13 | XB00000690 | Поршень | 1 |
| 14 | XB00000691 | Уплотнение | 1 |
| 15 | XB00000692 | Износостойкое кольцо | 1 |
| 16 | 1226717 | Кольцо пыль | 2 |
| 17 | A811040 | Уплотнительное кольцо | 1 |
| 18 | XB00000353 | Опорное кольцо | 2 |
| 19 | XB00000354 | Гайка поршень | 1 |
| 20 | 1226721 | Установочный винт | 1 |
| 21 | XB00000359 | Пылезащитное уплотнение | 4 |
| 22 | J75481 | Пресс-маслёнка | 1 |
| 100 | YD00000074 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
