Гидроцилиндр ковша — HITACHI ZX40U-5A

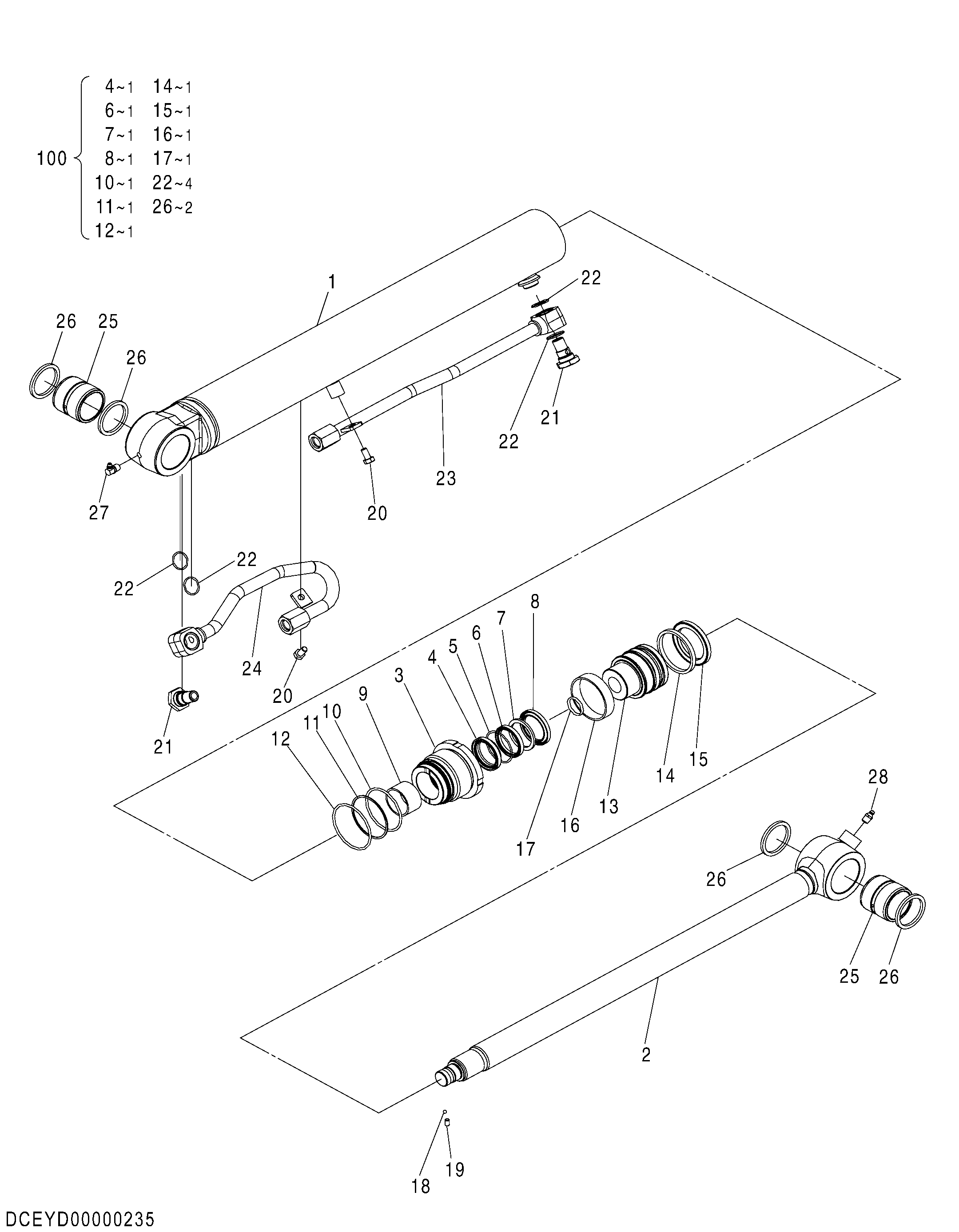

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00000235 | Гидроцилиндр ковша | 1 | |
| 1 | XB00003795 | Трубка | 1 |
| 2 | XB00003796 | Шток | 1 |
| 3 | XB00003797 | Головка гидроцилиндра | 1 |
| 4 | XB00003798 | Пылезащитное уплотнение | 1 |
| 5 | XB00003799 | Стопорное кольцо | 1 |
| 6 | XB00003800 | Уплотнение | 1 |
| 7 | XB00003801 | Опорное кольцо | 1 |
| 8 | XB00003802 | Кольцо буффер | 1 |
| 9 | XB00003803 | Втулка | 1 |
| 10 | A811065 | Уплотнительное кольцо | 1 |
| 11 | XB00003805 | Опорное кольцо | 1 |
| 12 | A811070 | Уплотнительное кольцо | 1 |
| 13 | XB00003807 | Поршень | 1 |
| 14 | XB00003808 | Кольцо | 1 |
| 15 | XB00003809 | Уплотнение | 1 |
| 16 | XB00003810 | Износостойкое кольцо | 1 |
| 17 | A811025 | Уплотнительное кольцо | 1 |
| 18 | XB00003812 | Стальной шарик | 1 |
| 19 | XB00003813 | Установочный винт | 1 |
| 20 | J900816 | Болт | 2 |
| 21 | XB00003814 | Болт | 2 |
| 22 | XB00003815 | Уплотнительное кольцо | 4 |
| 23 | XB00003816 | Трубка | 1 |
| 24 | XB00003817 | Трубка | 1 |
| 25 | 4332744 | Втулка | 2 |
| 26 | YD00001152 | Пылезащитное уплотнение | 2 |
| 27 | 4146061 | Пресс-маслёнка | 1 |
| 28 | J75481 | Пресс-маслёнка | 1 |
| 100 | YD00005194 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
