Кондиционер (2) — HITACHI ZX40U-5A

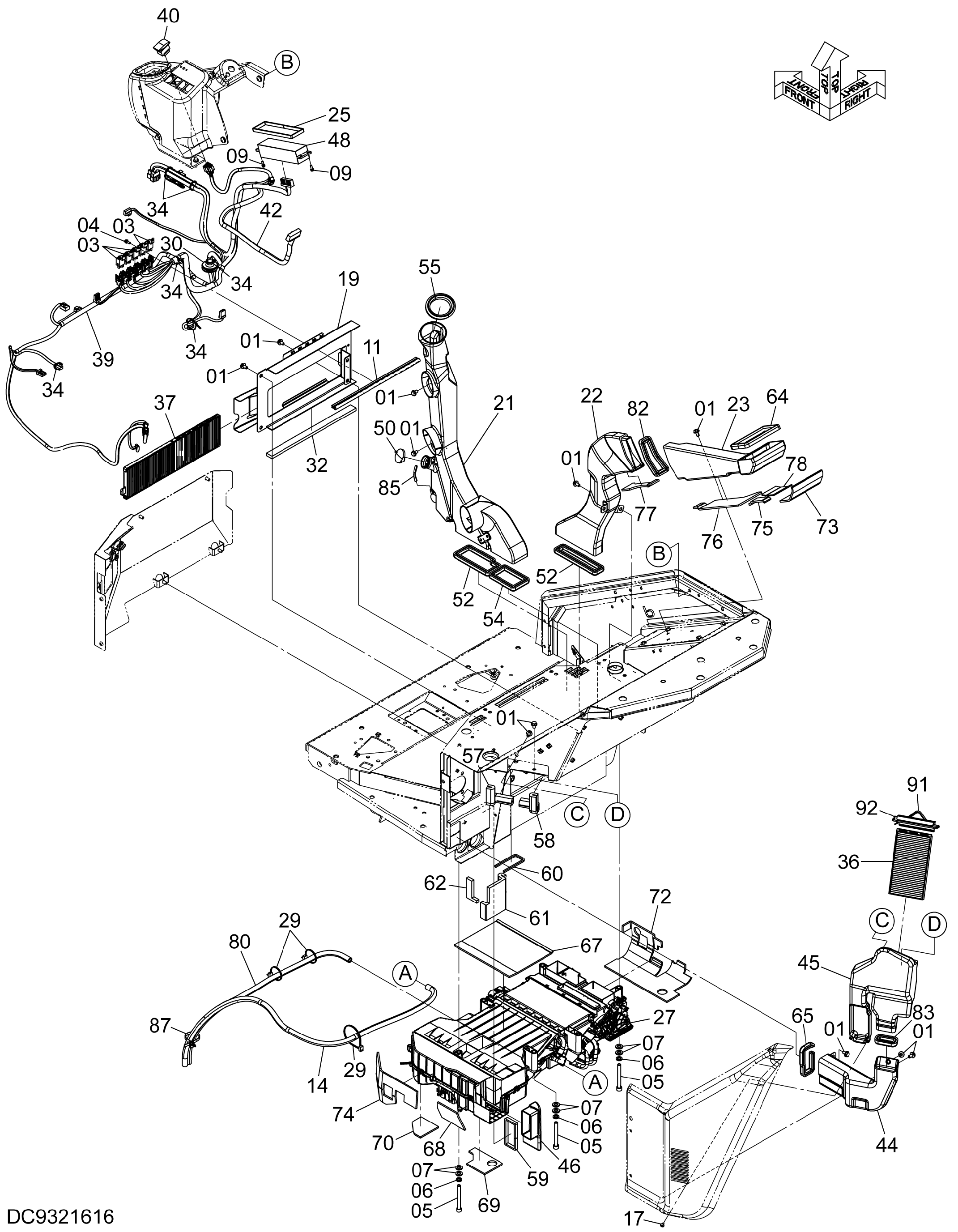

Заводская схема «Кондиционер (2)» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260816 | Болт с шайбой | 15 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4607115 | Реле | 5 |
| 04 | J680616 | Винт с шайбой | 5 |
| 05 | J781090 | Болт с внутренним шестигранником | 6 |
| 06 | A590910 | Пружинная шайба | 6 |
| 07 | J222010 | Шайба | 12 |
| 09 | J680516 | Винт с шайбой | 4 |
| 11 | 4701191 | Уплотнитель | 1 |
| 14 | YD00004736 | Водяной шланг | 1 |
| 17 | J650510 | Винт | 2 |
| 19 | YD40000162 | Кронштейн | 1 |
| 21 | YD00001012 | Воздуховод | 1 |
| 22 | YD00001013 | Воздуховод | 1 |
| 23 | YD00001014 | Воздуховод | 1 |
| 25 | 4627748 | Резиновая прокладка | 1 |
| 27 | YD00000480 | Блок аиркон | 1 |
| 29 | 4055312 | Ленточный зажим | 3 |
| 30 | 4637225 | Резиновая втулка | 1 |
| 32 | YD00000419 | Резиновая прокладка | 1 |
| 34 | 4326365 | Ленточный зажим | 6 |
| 36 | 4673287 | Фильтр | 1 |
| 37 | 4684045 | Фильтр воздушный | 1 |
| 39 | YD00000013 | Жгут проводов | 1 |
| 40 | 4627509 | Выключатель | 1 |
| 42 | YD00000847 | Жгут проводов | 1 |
| 44 | YD00001051 | Воздуховод | 1 |
| 45 | YD00001052 | Воздуховод | 1 |
| 46 | YD00001060 | Воздуховод | 1 |
| 48 | YD00001040 | Контроллер | 1 |
| 50 | 4683668 | Колпачок | 1 |
| 52 | YD00002117 | Резиновое уплотнение | 2 |
| 54 | YD00002119 | Резиновое уплотнение | 1 |
| 55 | YD00002120 | Резиновое уплотнение | 1 |
| 57 | YD00002122 | Резиновое уплотнение | 1 |
| 58 | YD00002123 | Резиновое уплотнение | 1 |
| 59 | YD00002124 | Резиновое уплотнение | 1 |
| 60 | YD00002125 | Резиновое уплотнение | 1 |
| 61 | YD00002126 | Резиновое уплотнение | 1 |
| 62 | YD00002127 | Резиновое уплотнение | 1 |
| 64 | YD00002129 | Резиновое уплотнение | 1 |
| 65 | YD00002131 | Резиновое уплотнение | 1 |
| 67 | YD00002702 | Резиновое уплотнение | 1 |
| 68 | YD00002703 | Изолятор | 1 |
| 69 | YD00002704 | Изолятор | 1 |
| 70 | YD00002705 | Изолятор | 1 |
| 72 | YD00002707 | Изолятор | 1 |
| 73 | YD00002708 | Изолятор | 1 |
| 74 | YD00002709 | Изолятор | 1 |
| 75 | YD00002710 | Изолятор | 1 |
| 76 | YD00002711 | Изолятор | 1 |
| 77 | YD00002712 | Изолятор | 1 |
| 78 | YD00002713 | Резиновое уплотнение | 1 |
| 80 | YD00003631 | Водяной шланг | 1 |
| 82 | YD00003694 | Резиновое уплотнение | 1 |
| 83 | YD00003695 | Резиновое уплотнение | 1 |
| 85 | YD00003697 | Виниловый шланг | 1 |
| 87 | 4259220 | Зажим | 1 |
| 91 | YD40002095 | Кронштейн | 1 |
| 92 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
