Крышка (1) — HITACHI ZX40U-5A

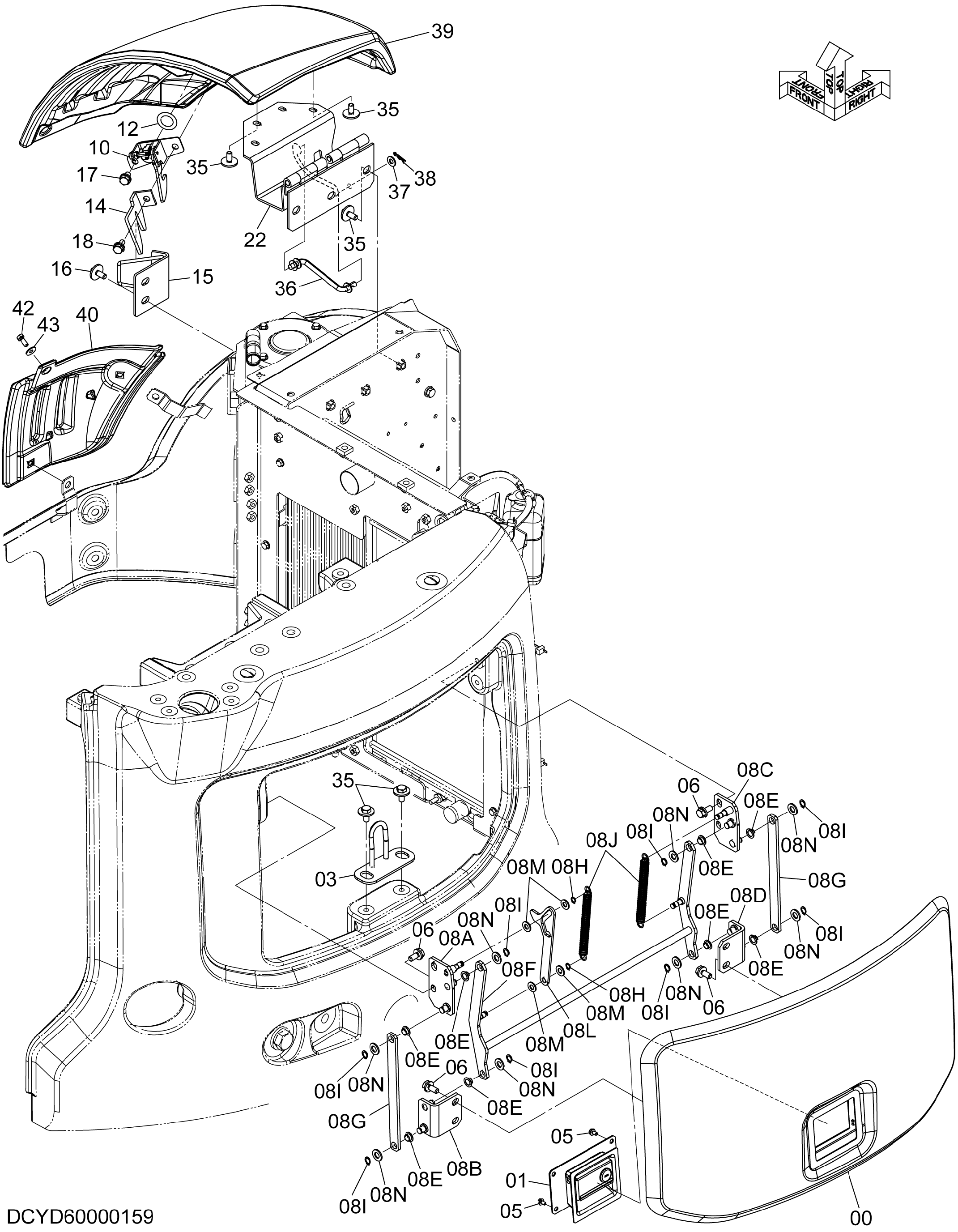

Заводская схема «Крышка (1)» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD40000335 | Крышка двигатель | 1 |
| 01 | 4714131 | Раткх | 1 |
| 03 | 9764777 | Защёлка | 1 |
| 05 | J260612 | Болт с шайбой | 4 |
| 05A | J900612 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 06 | J271025 | Болт с шайбой | 8 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | YD60001266 | Тяга | 1 |
| 08A | YD40000251 | Кронштейн | 1 |
| 08B | YD40000221 | Кронштейн | 1 |
| 08C | YD40000252 | Кронштейн | 1 |
| 08D | YD40000222 | Кронштейн | 1 |
| 08E | 4436408 | Втулка | 8 |
| 08F | YD40000224 | Тяга | 1 |
| 08G | YD00000424 | Тяга | 2 |
| 08H | 991334 | Стопорное кольцо | 2 |
| 08I | 991336 | Стопорное кольцо | 8 |
| 08J | 4627388 | Пружина | 2 |
| 08L | YD00000422 | Ограничитель | 1 |
| 08M | A590110 | Плоская шайба | 4 |
| 08N | A590112 | Плоская шайба | 8 |
| 10 | YD00003596 | Замок | 1 |
| 12 | YD00003599 | Уплотнение | 1 |
| 14 | YD40001533 | Направляющая | 1 |
| 15 | YD40001534 | Кронштейн | 1 |
| 16 | J281025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 17 | J271020 | Болт с шайбой | 1 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 22 | YD40001532 | Петля | 1 |
| 35 | J281025 | Болт с шайбой | 9 |
| 35A | J901025 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 36 | YD40000613 | Стойка | 1 |
| 37 | A590110 | Плоская шайба | 1 |
| 38 | 4022698 | Стопорный палец | 1 |
| 39 | YD00001056 | Крышка | 1 |
| 40 | YD00001057 | Крышка | 1 |
| 42 | J900820 | Болт | 1 |
| 43 | 4295657 | Шайба плаин | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
