Гидроцилиндр рукояти (ML кран) — HITACHI ZX40U-5A

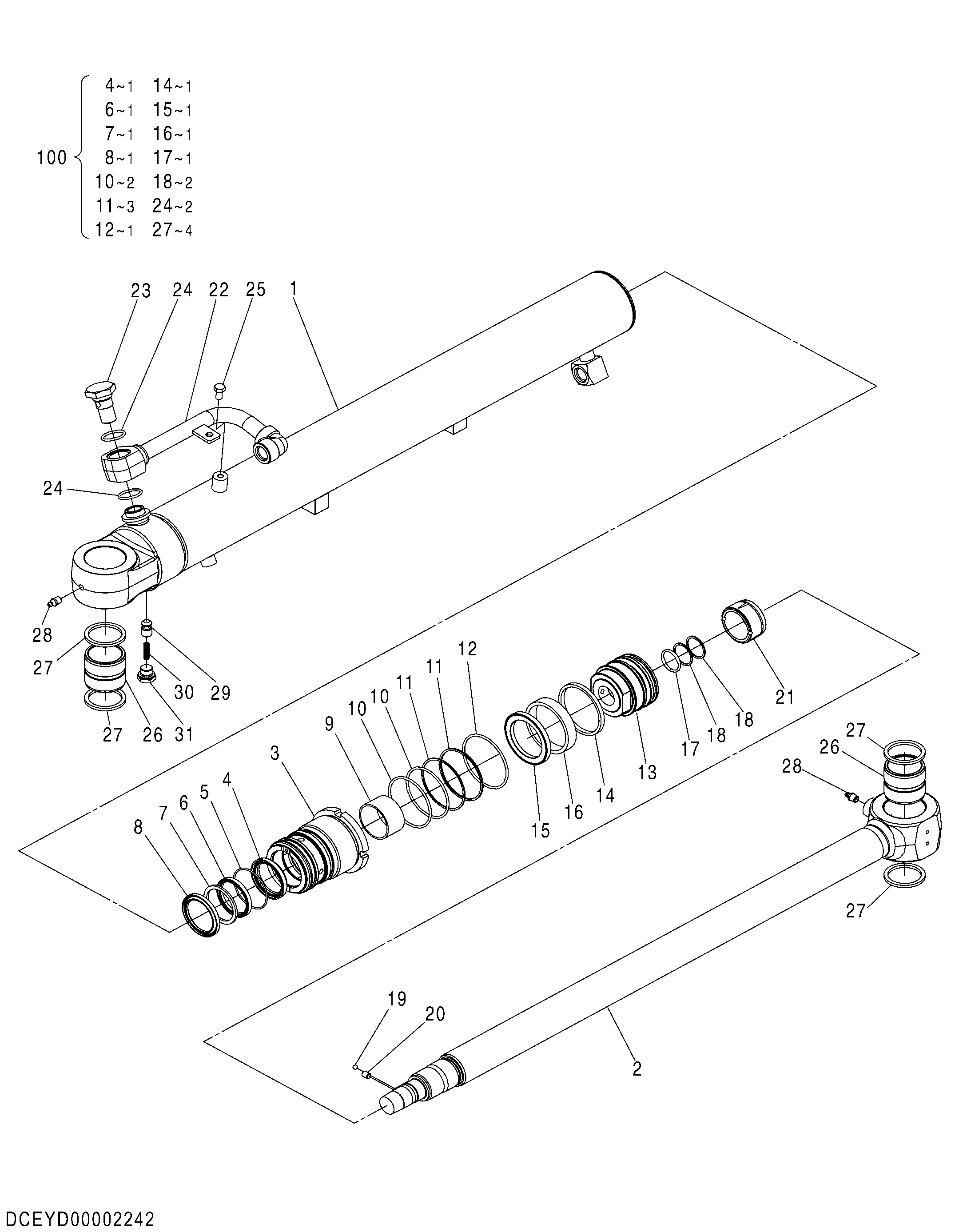

Заводская схема «Гидроцилиндр рукояти (ML кран)» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00002242 | Гидроцилиндр рукояти | 1 | |
| 1 | XB00003832 | Трубка | 1 |
| 2 | XB00003833 | Шток | 1 |
| 3 | XB00003774 | Головка гидроцилиндра | 1 |
| 4 | XB00003775 | Пылезащитное уплотнение | 1 |
| 5 | YD00000052 | Кольцо ретаин | 1 |
| 6 | XB00003777 | Уплотнение | 1 |
| 7 | YD00001145 | Опорное кольцо | 1 |
| 8 | YD00001146 | Кольцо буффер | 1 |
| 9 | YD00000053 | Втулка DU | 1 |
| 10 | A811075 | Уплотнительное кольцо | 2 |
| 11 | XB00003782 | Опорное кольцо | 3 |
| 12 | A811080 | Уплотнительное кольцо | 1 |
| 13 | XB00003784 | Поршень | 1 |
| 14 | YD00001148 | Грязесъёмное кольцо | 1 |
| 15 | XB00003786 | Уплотнение | 1 |
| 16 | XB00003787 | Износостойкое кольцо | 1 |
| 17 | A811030 | Уплотнительное кольцо | 1 |
| 18 | XB00003760 | Опорное кольцо | 2 |
| 19 | YD00000023 | Стальной шарик | 1 |
| 20 | YD00000024 | Установочный винт | 1 |
| 21 | XB00003788 | Кольцо амортизатор | 1 |
| 22 | XB00003789 | Трубка | 1 |
| 23 | XB00003762 | Болт | 1 |
| 24 | XB00003763 | Уплотнительное кольцо | 2 |
| 25 | J900816 | Болт | 1 |
| 26 | 4332744 | Втулка | 2 |
| 27 | YD00001152 | Пылезащитное уплотнение | 4 |
| 28 | J75481 | Пресс-маслёнка | 2 |
| 29 | XB00003791 | Обратный клапан | 1 |
| 30 | YD00000044 | Пружина | 1 |
| 31 | YD00000045 | Пробка | 1 |
| 100 | YD00005193 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
