Гидроцилиндр отвала (удлинённый) — HITACHI ZX40U-5A

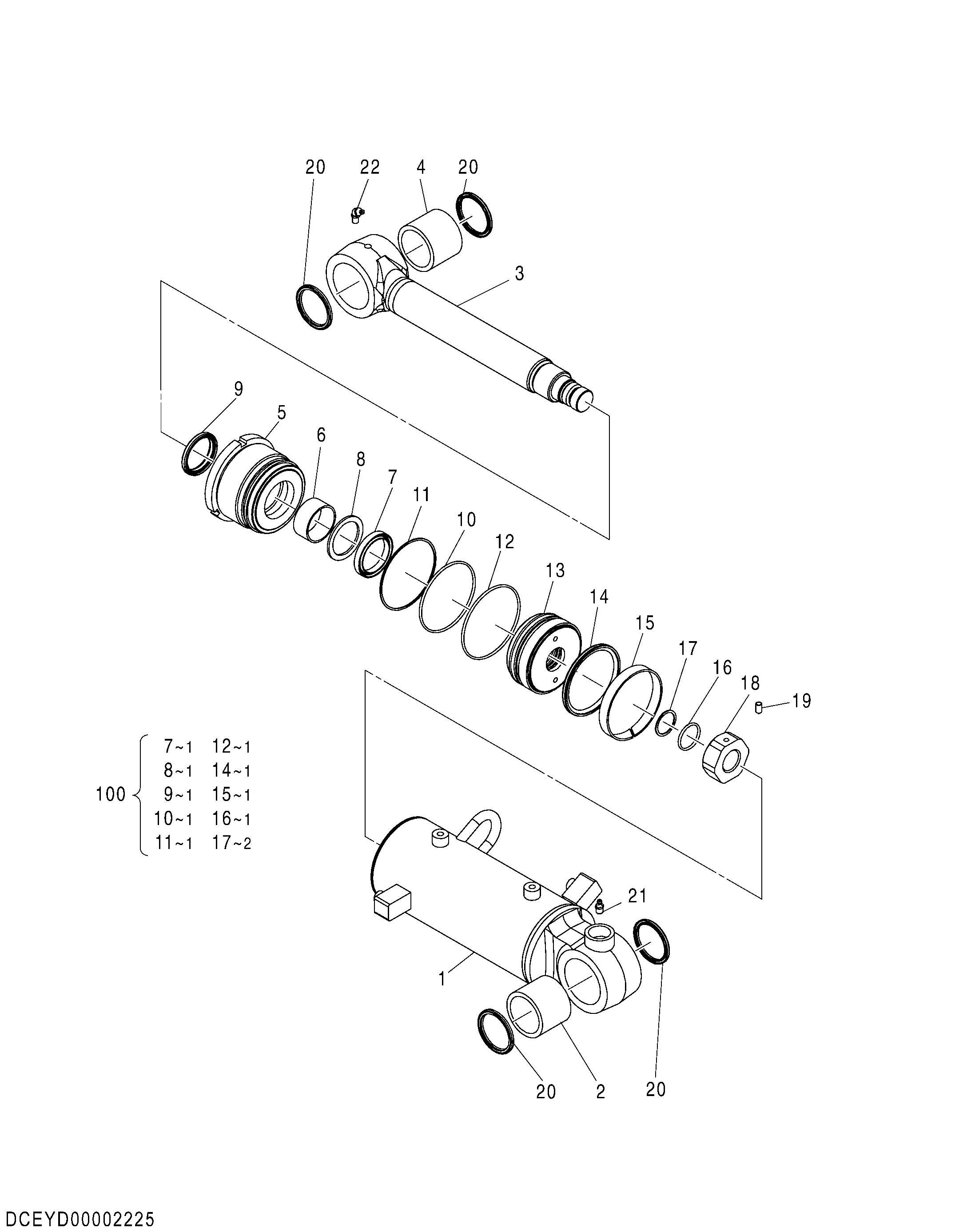

Заводская схема «Гидроцилиндр отвала (удлинённый)» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00002225 | Гидроцилиндр отвала | 1 | |
| 1 | XB00004002 | Труба гидроцилиндра | 1 |
| 2 | 4334427 | Втулка | 1 |
| 3 | XB00004003 | Шток поршня | 1 |
| 4 | 4334427 | Втулка | 1 |
| 5 | XB00004004 | Головка гидроцилиндра | 1 |
| 6 | XB00001022 | Втулка | 1 |
| 7 | XB00000345 | Манжета U | 1 |
| 8 | XB00003984 | Опорное кольцо | 1 |
| 9 | XB00000346 | Стеклоочиститель пыль | 1 |
| 10 | A811105 | Уплотнительное кольцо | 1 |
| 11 | XB00003985 | Опорное кольцо | 1 |
| 12 | A811110 | Уплотнительное кольцо | 1 |
| 13 | XB00004005 | Поршень | 1 |
| 14 | XB00003987 | Уплотнение | 1 |
| 15 | XB00003988 | Износостойкое кольцо | 1 |
| 16 | A811045 | Уплотнительное кольцо | 1 |
| 17 | XB00000838 | Опорное кольцо | 2 |
| 18 | XB00000839 | Гайка | 1 |
| 19 | XB00000632 | Установочный винт | 1 |
| 20 | XB00000703 | Пылезащитное уплотнение | 4 |
| 21 | J75481 | Пресс-маслёнка | 1 |
| 22 | J75581 | Пресс-маслёнка | 1 |
| 100 | YD00005457 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
