Топливный бак — HITACHI ZX40U-5A

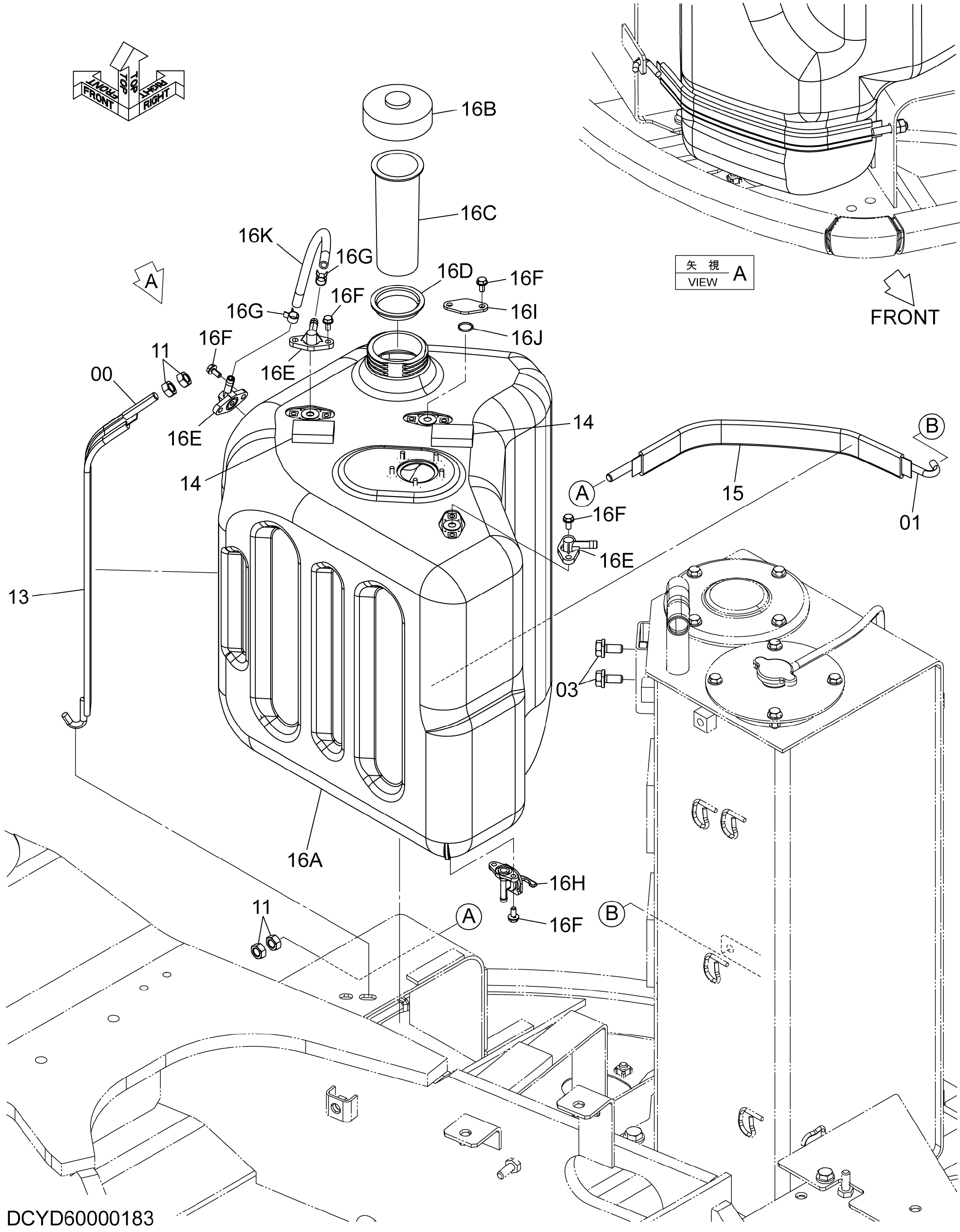

Заводская схема «Топливный бак» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD40000246 | Ремень | 1 |
| 01 | YD40000247 | Ремень | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 11 | J950010 | Гайка | 4 |
| 13 | YD00000360 | Резиновая прокладка | 1 |
| 14 | 4324780 | Резиновая прокладка | 2 |
| 15 | YD00000447 | Резиновая подушка | 1 |
| 16 | YD00000451 | Топливный бак | 1 |
| 16A | YD00000446 | Топливный бак | 1 |
| 16B | 4442447 | Колпачок | 1 |
| 16C | 4442449 | Фильтр | 1 |
| 16D | 4630447 | Манжета | 1 |
| 16E | 4608249 | Соединение | 3 |
| 16F | J260614 | Болт с шайбой | 10 |
| 16F1 | J900614 | Болт | 1 |
| 16F2 | A590106 | Плоская шайба | 1 |
| 16G | 4351486 | Хомут шланга | 2 |
| 16H | 4358947 | Кран | 1 |
| 16I | YD00000448 | Крышка | 1 |
| 16J | 4697253 | Уплотнительное кольцо | 1 |
| 16K | 4612439 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
