Отопитель детали (навес) — HITACHI ZX40U-5A

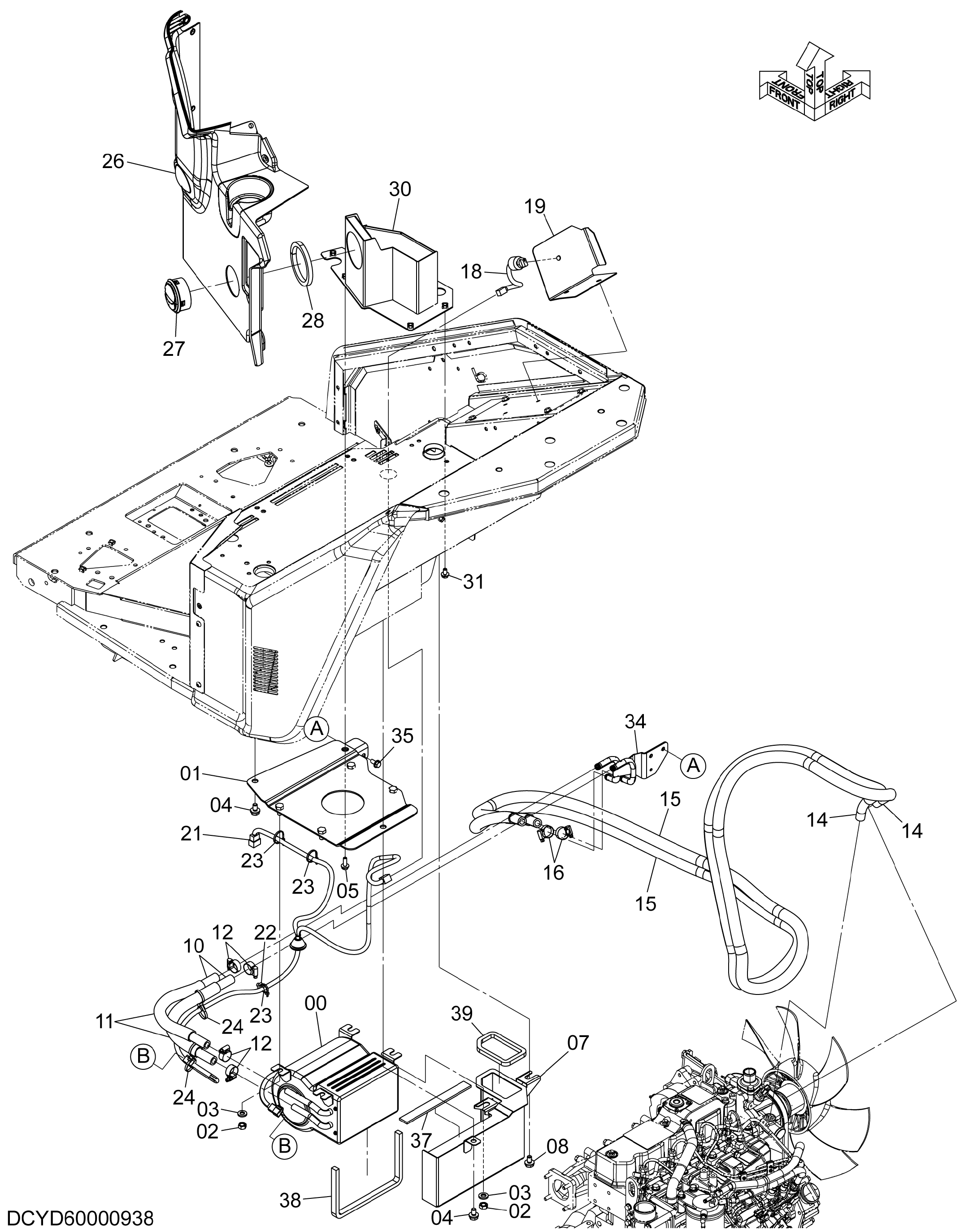

Заводская схема «Отопитель детали (навес)» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4464959 | Отопитель | 1 |
| 01 | YD40002290 | Кронштейн | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | J222010 | Шайба | 4 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J260825 | Болт с шайбой | 1 |
| 05A | J900825 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | YD40002292 | Воздуховод отопитель | 1 |
| 08 | J271020 | Болт с шайбой | 1 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4489363 | Водяной шланг | 2 |
| 11 | 4329451 | Трубка | 2 |
| 12 | 4514699 | Хомут шланга | 4 |
| 14 | 4673347 | Водяной шланг | 2 |
| 15 | 4479876 | Трубка | 2 |
| 16 | 4514699 | Хомут шланга | 2 |
| 18 | 4294504 | Выключатель отопитель | 1 |
| 19 | YD00000126 | Кронштейн | 1 |
| 21 | YD00000065 | Жгут проводов | 1 |
| 22 | 4665161 | Базовый | 1 |
| 23 | 4326365 | Ленточный зажим | 3 |
| 24 | 4371049 | Ленточный зажим | 2 |
| 26 | YD00000108 | Крышка | 1 |
| 27 | YA00003014 | Лоувер | 1 |
| 28 | YD00002130 | Резиновое уплотнение | 1 |
| 30 | YD40002293 | Воздуховод отопитель | 1 |
| 31 | J260816 | Болт с шайбой | 4 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 34 | YD40002294 | Кронштейн | 1 |
| 35 | J260820 | Болт с шайбой | 2 |
| 35A | J900820 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 37 | YD00000059 | Резиновое уплотнение | 1 |
| 38 | YD00000060 | Резиновое уплотнение | 1 |
| 39 | YD00003773 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
