Гидравлические трубопроводы — HITACHI ZX40U-5A

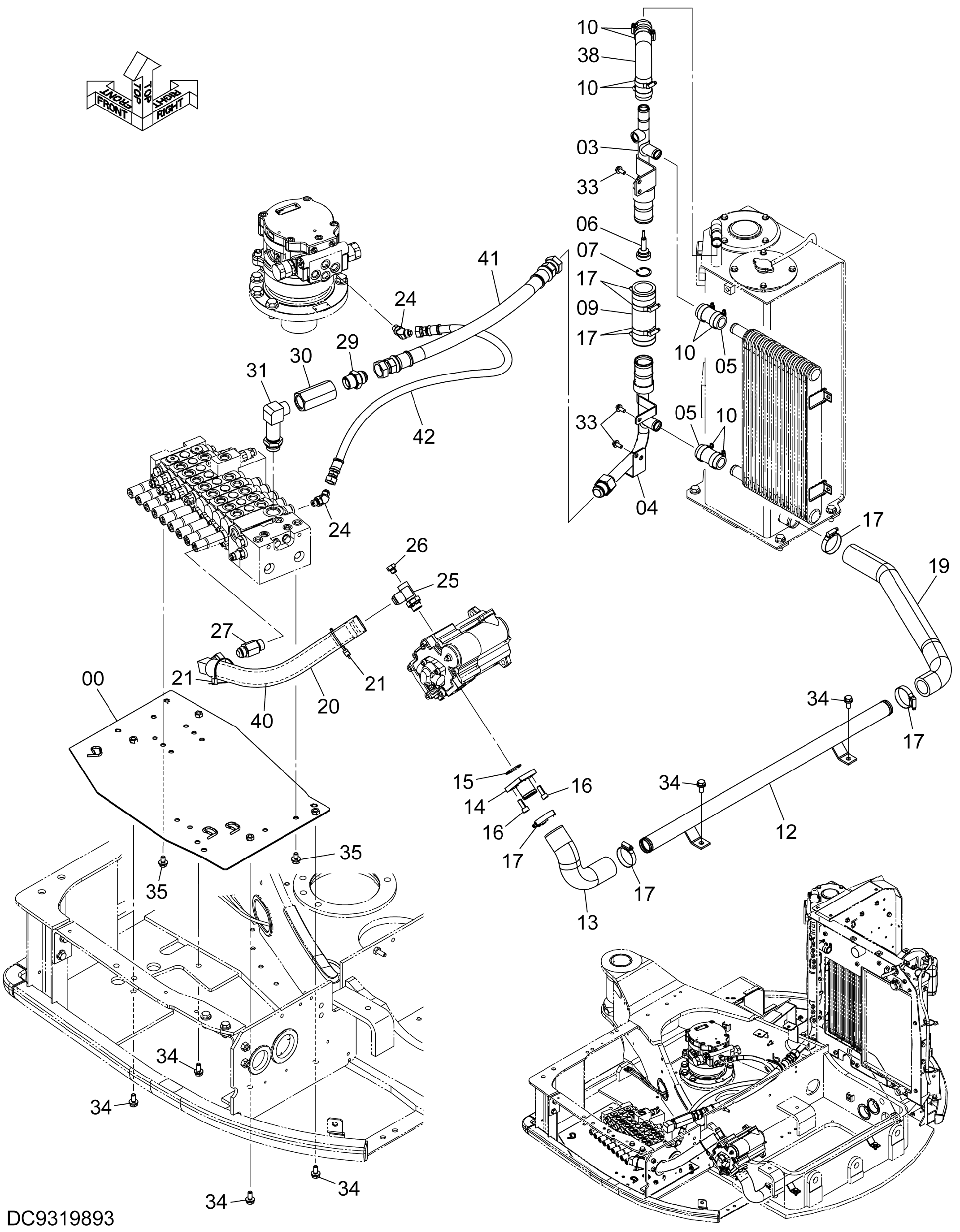

Заводская схема «Гидравлические трубопроводы» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122145 | Пластина | 1 |
| 03 | YD40000205 | Обратная трубка | 1 |
| 04 | YD40000206 | Обратная трубка | 1 |
| 05 | YD00000429 | Резиновый шланг | 2 |
| 06 | 4255212 | Клапан | 1 |
| 07 | 446751 | Стопорное кольцо | 1 |
| 09 | YD00000874 | Резиновый шланг | 1 |
| 10 | 4505243 | Хомут шланга | 8 |
| 12 | 8122622 | Всасывающая трубка | 1 |
| 13 | 4717392 | Резиновый шланг | 1 |
| 14 | 9752265 | Всасывающая трубка | 1 |
| 15 | A810040 | Уплотнительное кольцо | 1 |
| 16 | J781025 | Болт с внутренним шестигранником | 4 |
| 17 | 4505385 | Хомут шланга | 8 |
| 19 | 3107304 | Резиновый шланг | 1 |
| 20 | 4475439 | Защитный кожух | 1 |
| 21 | 4323613 | Ленточный зажим | 2 |
| 24 | A852234 | Угловой штуцер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4614917 | Тройник | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | A885002 | Пробка | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4617519 | Адаптер | 1 |
| 29 | 4638048 | Адаптер | 1 |
| 30 | 4607537 | Обратный клапан | 1 |
| 31 | 4623406 | Угловой штуцер | 1 |
| 33 | J260820 | Болт с шайбой | 5 |
| 33A | J900820 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 34 | J271025 | Болт с шайбой | 6 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J271020 | Болт с шайбой | 4 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 38 | YD00000433 | Резиновый шланг | 1 |
| 40 | YD00004282 | Шланг | 1 |
| 41 | 4695647 | Шланг | 1 |
| 42 | YD00005249 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
