Пилотные гидролинии (2)(отвал рычаг)(без ход скорость селектор выключатель) — HITACHI ZX40U-5A

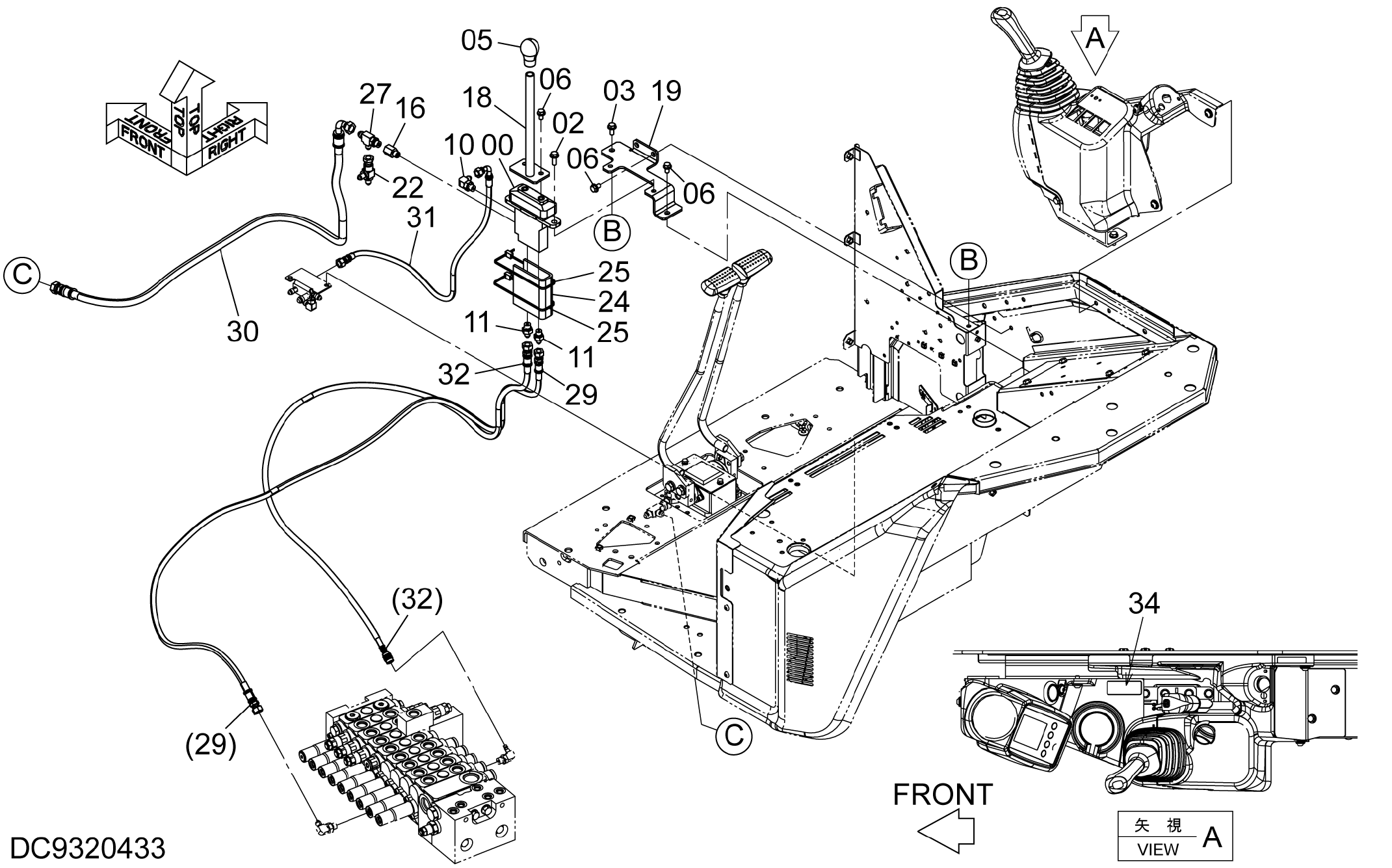

Заводская схема «Пилотные гидролинии (2)(отвал рычаг)(без ход скорость селектор выключатель)» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 02 | J260825 | Болт с шайбой | 2 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J260820 | Болт с шайбой | 1 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 4399121 | Рукоятка | 1 |
| 06 | J260816 | Болт с шайбой | 5 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4653765 | Фильтр | 1 |
| 18 | 8124221 | Рычаг | 1 |
| 19 | 8124219 | Кронштейн | 1 |
| 22 | 4667624 | Унион S | 1 |
| 24 | YD00002062 | Стекловата | 1 |
| 25 | 4323613 | Ленточный зажим | 2 |
| 27 | 4208908 | Тройник | 1 |
| 29 | YD00004594 | Шланг | 1 |
| 30 | YD00004596 | Шланг | 1 |
| 31 | YD00004597 | Пластиковый шланг | 1 |
| 32 | YD00004603 | Шланг | 1 |
| 34 | 4392295 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
