Инструмент короб — HITACHI ZX40U-5A

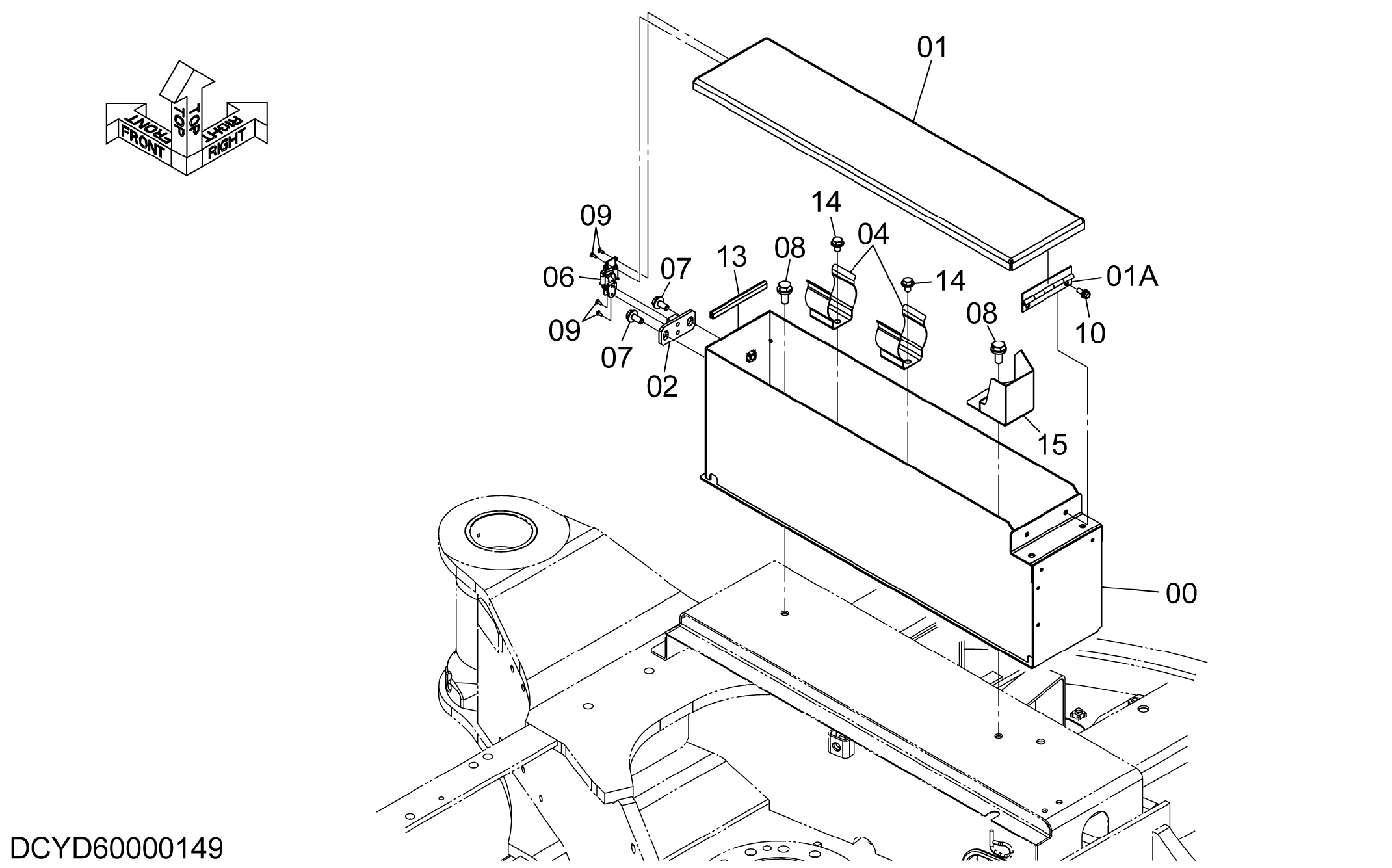

Заводская схема «Инструмент короб» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD40000217 | Ящик для инструментов | 1 |
| 01 | YD40000218 | Крышка | 1 |
| 01A | 4683022 | Петля | 1 |
| 02 | YD40001465 | Кронштейн | 1 |
| 04 | 4307285 | Зажим | 2 |
| 06 | 4415409 | Защёлка | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J650308 | Винт | 4 |
| 10 | J460616 | Винт с шайбой | 2 |
| 13 | 4431011 | Амортизатор | 1 |
| 14 | J260814 | Болт с шайбой | 4 |
| 14A | J900814 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | YD40001467 | Чашка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
