Охлаждение водяной система — HITACHI ZX40U-3U

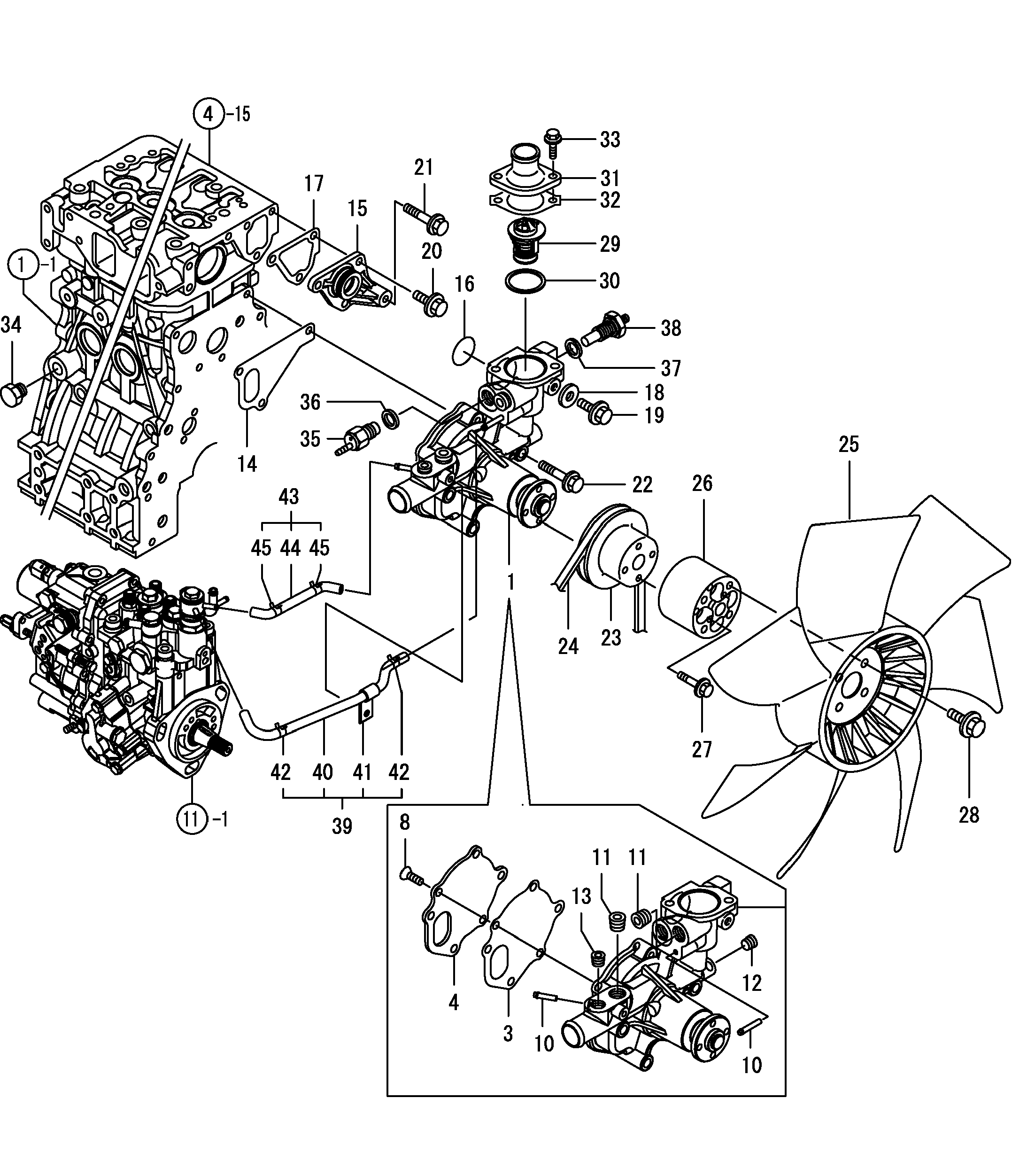

Заводская схема «Охлаждение водяной система» для HITACHI ZX40U-3U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM129004-42001 | Насос в сборе, водяной | 1 |
| 3 | YNM129100-42051 | Прокладка, насос | 1 |
| 4 | YNM129100-42121 | Пластина | 1 |
| 8 | YNM121850-42410 | Винт | 3 |
| 10 | YNM119802-49113 | Соединение | 2 |
| 11 | YNM129916-49740 | Пробка, дренажный R03 | 2 |
| 12 | YNM23876-010000 | Пробка PT1/8, винт | 1 |
| 13 | YNM23876-020000 | Пробка PT1/4, винт | 1 |
| 14 | YNM129486-42021 | Прокладка | 1 |
| 15 | YNM129004-42040 | Соединение | 1 |
| 16 | YNM129486-42140 | Уплотнительное кольцо, кв-п | 1 |
| 17 | YNM124395-49840 | Прокладка, корпус | 1 |
| 18 | YNM23414-080000 | Прокладка 8, роунд | 1 |
| 19 | YNM26106-080122 | Болт M 8X 12 с покрытием | 1 |
| 20 | YNM26106-080162 | Болт M 8X 16 с покрытием | 3 |
| 21 | YNM26106-080452 | Болт M 8X 45 с покрытием | 1 |
| 22 | YNM26106-080602 | Болт M 8X 60 с покрытием | 3 |
| 23 | YNM129550-42350 | В-пуллей(D=120) | 1 |
| 24 | YNM129612-42380 | В-белт A38.5 | 1 |
| 24 | YNM129612-42350 | В-белт | 1 |
| 25 | YNM129907-44740 | Вентилятор, охлаждение 430X7 | 1 |
| 26 | YNM129642-44770 | Проставка | 1 |
| 27 | YNM26106-060452 | Болт M 6X 45 с покрытием | 4 |
| 28 | YNM26106-080162 | Болт M 8X 16 с покрытием | 4 |
| 29 | YNM129155-49801 | Термостат, 71 | 1 |
| 30 | YNM129150-49811 | Прокладка, (нон-асб.) | 1 |
| 31 | YNM129350-49530 | Крышка, термостат | 1 |
| 32 | YNM129795-49551 | Прокладка, крышка | 1 |
| 33 | YNM26106-080222 | Болт M 8X 22 с покрытием | 2 |
| 34 | YNM171056-49120 | Пробка, дренажный | 1 |
| 35 | YNM121250-44901 | Выключатель, термостатический(110 | 1 |
| 36 | YNM124465-44950 | Прокладка 16 | 1 |
| 37 | YNM129150-49360 | Прокладка 10 | 1 |
| 38 | YNM129242-49450 | Датчик, C.W. | 1 |
| 39 | YNM129004-49610 | Трубка в сборе, A MP2 | 1 |
| 40 | YNM129004-49711 | Трубка в сборе, A MP2 | 1 |
| 41 | YNM119802-49730 | Хомут, кв-т | 1 |
| 42 | YNM124722-59050 | CLAMP 9 | 2 |
| 43 | YNM129004-49620 | Трубка в сборе, B MP2 | 1 |
| 44 | YNM129004-49721 | Трубка, водяной B MP2 | 1 |
| 45 | YNM124722-59050 | CLAMP 9 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-3U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
