Генератор — HITACHI ZX40U-3U

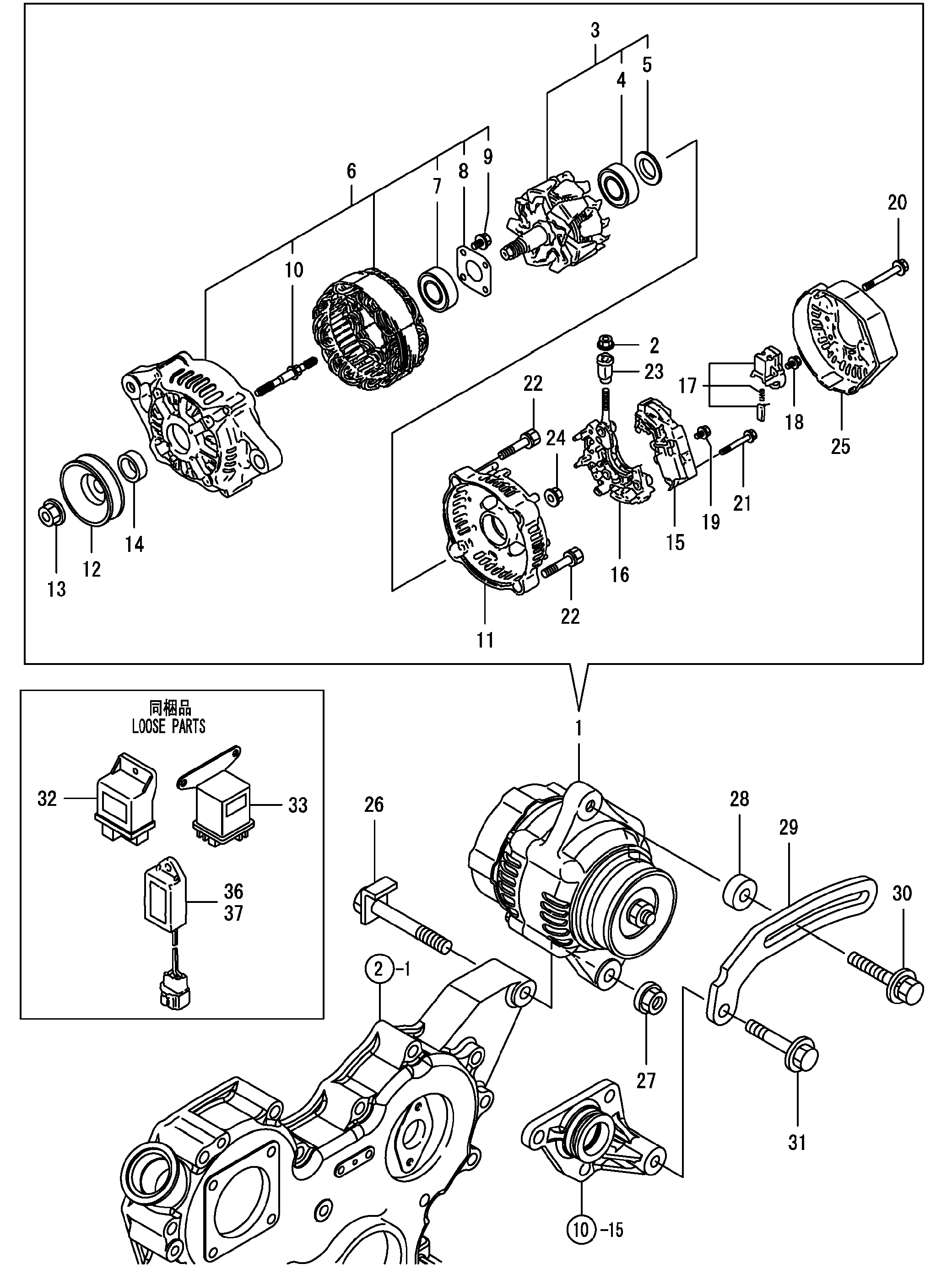

Заводская схема «Генератор» для HITACHI ZX40U-3U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM119626-77210 | Генератор в сборе | 1 |
| 2 | YNMX9490561001 | Гайка | 1 |
| 3 | YNM129052-77380 | Ротатор в сборе | 1 |
| 4 | YNM123501-79240 | Подшипник, шарик | 1 |
| 5 | YNM119620-79250 | Крышка, подшипник | 1 |
| 6 | YNM129052-77422 | Рама в сборе | 1 |
| 7 | YNM119620-79200 | Шарик подшипник | 1 |
| 8 | YNM119620-79210 | Пластина | 1 |
| 9 | YNM119620-79220 | Винт | 4 |
| 10 | YNM119620-79230 | Болт, шпилька | 2 |
| 11 | YNM128401-77440 | Фламе | 1 |
| 12 | YNM119620-77461 | Шкив | 1 |
| 13 | YNM119620-77471 | Гайка | 1 |
| 14 | YNM119620-77490 | Втулка | 1 |
| 15 | YNM119626-77710 | Регулятор в сборе | 1 |
| 16 | YNM129052-79260 | Держатель, дополнительный, ректифиер | 1 |
| 17 | YNM129052-79270 | Держатель, щётка | 1 |
| 18 | YNM119620-79290 | Винт | 6 |
| 19 | YNM119620-79300 | Винт | 1 |
| 20 | YNM119620-79310 | Болт | 3 |
| 21 | YNM119620-79320 | Винт W/шайба | 2 |
| 22 | YNM119620-79330 | Болт | 2 |
| 23 | YNM119620-79340 | Инсулатион втулка | 1 |
| 24 | YNM119620-79350 | Гайка | 2 |
| 25 | YNM119626-77450 | Крышка, концевой, RR | 1 |
| 26 | YNM119740-77250 | Болт, M10X76 | 1 |
| 27 | YNM26306-100002 | Гайка | 1 |
| 28 | YNM119940-77270 | Механизм натяжения, ремень | 1 |
| 29 | YNM119940-77330 | Механизм натяжения, ремень | 1 |
| 30 | YNM129972-77341 | Болт, регулировочный | 1 |
| 31 | YNM26106-080452 | Болт M 8X 45 с покрытием | 1 |
| 32 | YNM119802-77200 | Реле, защитный | 1 |
| 33 | YNM119650-77910 | Реле, гров | 2 |
| 36 | YNM128300-77920 | Таймер | 1 |
| 37 | YNM129211-77920 | Таймер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-3U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
