Дополнительный трубопроводы (рукоять 1.38m)[EU] — HITACHI ZX40U-3U
Заводская схема «Дополнительный трубопроводы (рукоять 1.38m)[EU]» для HITACHI ZX40U-3U. Каталожные номера деталей, позиции, применяемость и запрос цены.

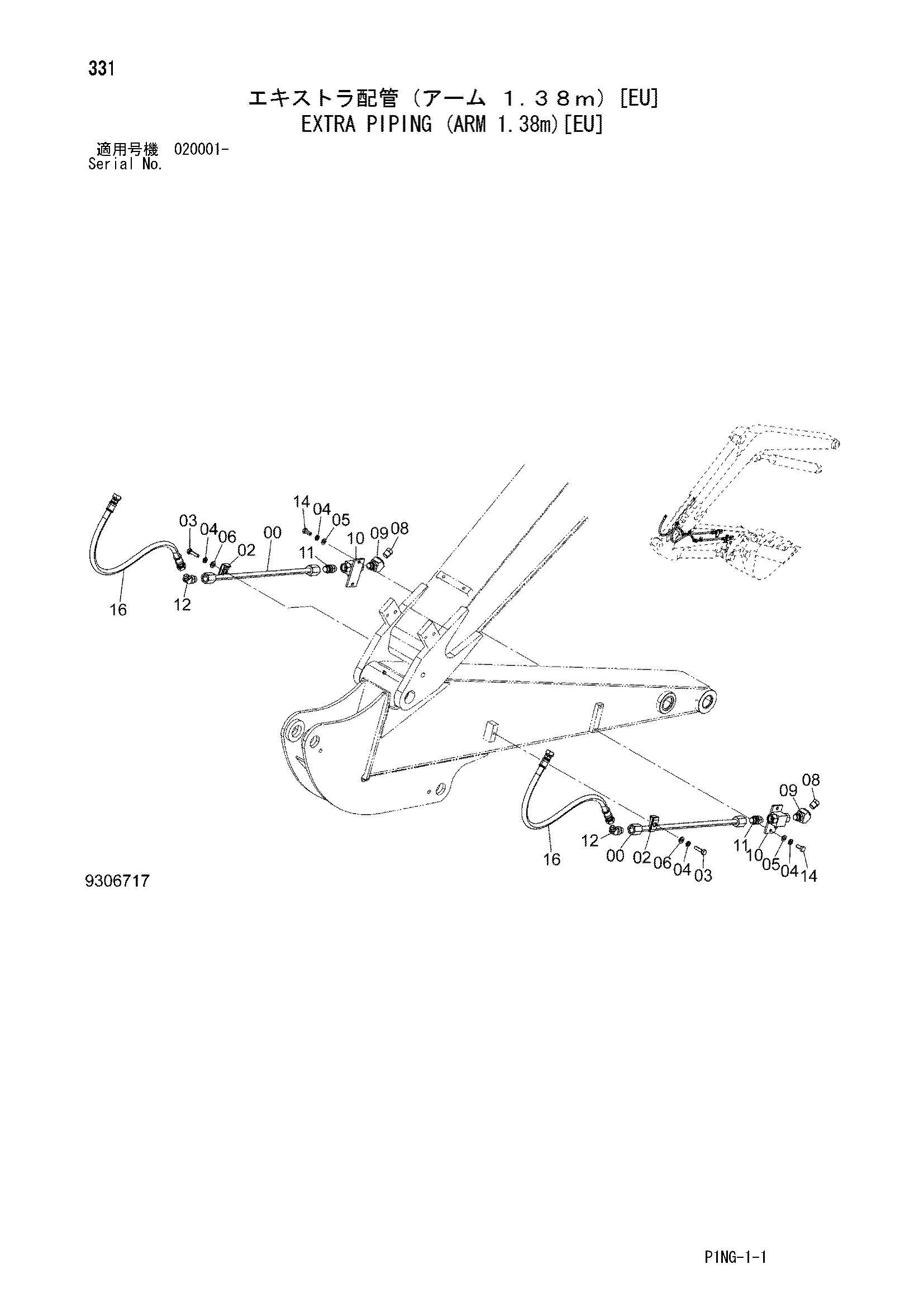

![Схема Дополнительный трубопроводы (рукоять 1.38m)[EU] HITACHI ZX40U-3U](/catalog-drawings/ba/bae4d7d3-1525-45b3-9b34-a8cda1de7358.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A885004 | Пробка | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852244 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4658086 | Шланг | 1 |
| 11 | 4276850 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 2 |
| 12 | 9763010 | Трубка | 1 |
| 15 | A590110 | Плоская шайба | 2 |
| 16 | A590910 | Пружинная шайба | 5 |
| 17 | J901040 | Болт | 1 |
| 18 | 4690261 | Запорный клапан | 1 |
| 20 | J901060 | Болт | 2 |
| 21 | A885006 | Пробка | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | A853266 | Угловой штуцер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 2 |
| 25 | 4690445 | Шланг | 1 |
| 26 | A853166 | Адаптер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4697442 | Запорный клапан | 1 |
| 29 | J921025 | Болт | 2 |
| 31 | 4190124 | Хомут трубки | 1 |
| 32 | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-3U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
