Кондиционер (2-2) — HITACHI ZX40U-3

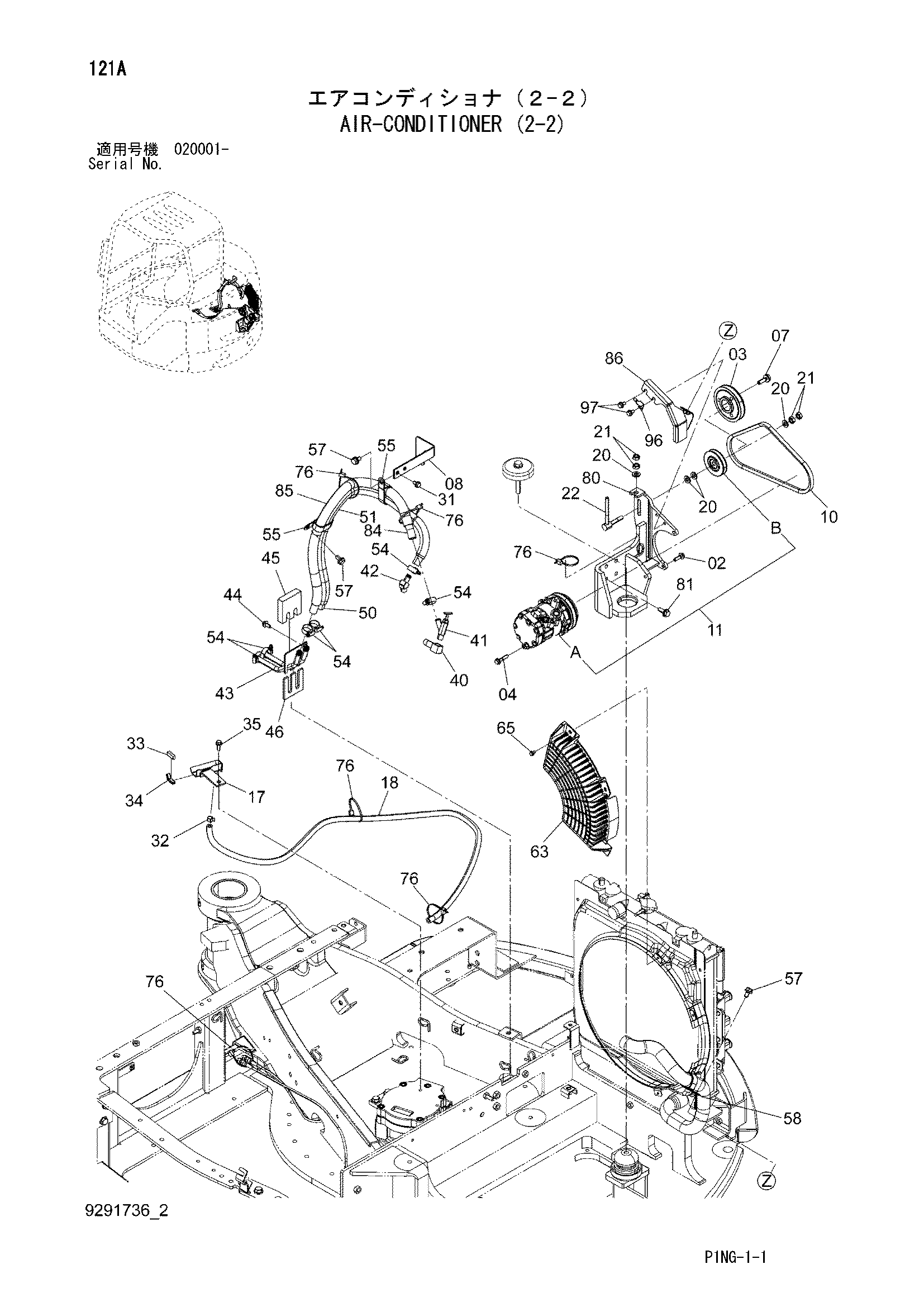

Заводская схема «Кондиционер (2-2)» для HITACHI ZX40U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J260830 | Болт с шайбой | 2 |
| 02A | J900830 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 3107854 | Шкив | 1 |
| 04 | J260840 | Болт с шайбой | 1 |
| 04A | J900840 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 07 | J271035 | Болт с шайбой | 3 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 9763893 | Кронштейн | 1 |
| 10 | 4615852 | Ремень V | 1 |
| 11 | 9252081 | Кондиционер (2-1) | 1 |
| 11A | 4615804 | Компрессор | 1 |
| 11B | 4615808 | Шкив | 1 |
| 17 | 8101073 | Трай | 1 |
| 18 | 4358211 | Топливный шланг | 1 |
| 20 | J222010 | Шайба | 4 |
| 21 | J950010 | Гайка | 4 |
| 22 | 9761980 | Болт | 1 |
| 31 | J260816 | Болт с шайбой | 2 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | 4339258 | Хомут шланга | 1 |
| 33 | 4639291 | Резиновая прокладка | 1 |
| 34 | 4639292 | Амортизатор | 1 |
| 35 | J260825 | Болт с шайбой | 1 |
| 35A | J900825 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 40 | 4615854 | Адаптер | 1 |
| 41 | 4508050 | Кран | 1 |
| 42 | 4628446 | Угловой штуцер | 1 |
| 43 | 8113173 | Кронштейн | 1 |
| 44 | J260820 | Болт с шайбой | 2 |
| 44A | J900820 | Болт | 1 |
| 44B | A590108 | Плоская шайба | 1 |
| 45 | 4683131 | Резиновая прокладка | 1 |
| 46 | 4683132 | Резиновая прокладка | 1 |
| 50 | 4399545 | Водяной шланг | 1 |
| 51 | 4353927 | Трубка | 1 |
| 54 | 4514699 | Хомут шланга | 6 |
| 55 | 4295017 | Зажим | 2 |
| 57 | J271020 | Болт с шайбой | 3 |
| 57A | J901020 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 4190291 | Зажим | 1 |
| 63 | 2057901 | Защита вентилятор | 1 |
| 65 | J260612 | Болт с шайбой | 3 |
| 65A | J900612 | Болт | 1 |
| 65B | A590106 | Плоская шайба | 1 |
| 76 | 4055312 | Ленточный зажим | 6 |
| 80 | 7047390 | Кронштейн | 1 |
| 81 | J271030 | Болт с шайбой | 4 |
| 81A | J901030 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 84 | 4412685 | Водяной шланг | 1 |
| 85 | 4628448 | Трубка корругатед | 1 |
| 86 | 8118212 | Крышка | 1 |
| 96 | 4257159 | Кронштейн | 1 |
| 97 | J260816 | Болт с шайбой | 2 |
| 97A | J900816 | Болт | 1 |
| 97B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
