PAT отвал трубопроводы (3)<30> — HITACHI ZX40U-3

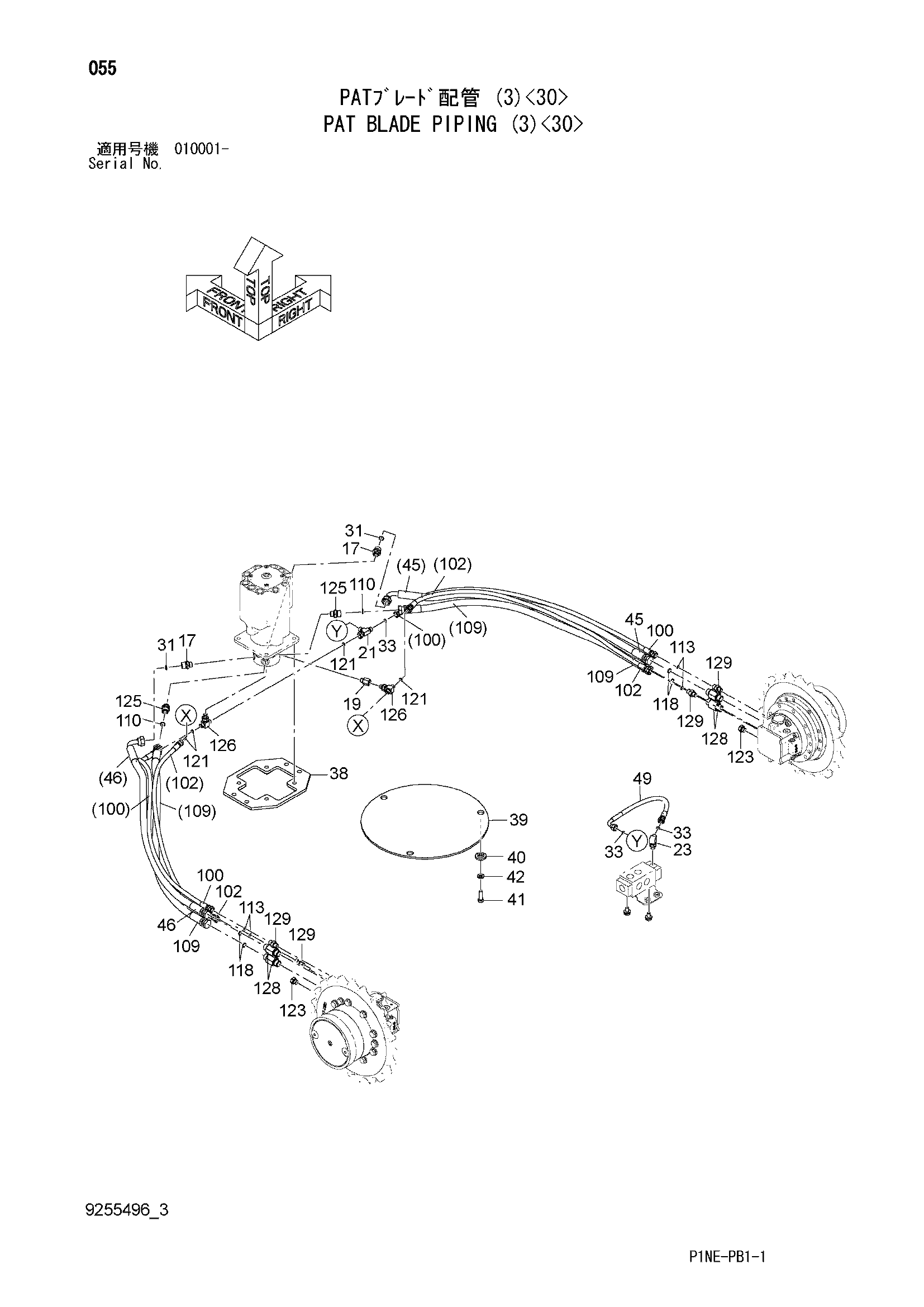

Заводская схема «PAT отвал трубопроводы (3)<30>» для HITACHI ZX40U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | 4616943 | Адаптер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4435445 | Разъём | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4644103 | Унион S | 1 |
| 23 | 4637126 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4138938 | Уплотнительное кольцо | 2 |
| 33 | 4154235 | Уплотнительное кольцо | 3 |
| 38 | 8104863 | Кронштейн | 1 |
| 39 | 4644720 | Крышка | 1 |
| 40 | 4644721 | Втулка | 3 |
| 41 | J921035 | Болт | 3 |
| 42 | J222010 | Шайба | 3 |
| 45 | 4650655 | Шланг | 1 |
| 46 | 4650656 | Шланг | 1 |
| 49 | 4650659 | Шланг | 1 |
| 100 | 3101888 | Шланг (DR) | 2 |
| 102 | 3101940 | Шланг | 2 |
| 105 | 3101939 замена: 4657452 | Шланг | 2 |
| 105 | 4657452 | Шланг | 2 |
| 110 | 4138938 | Уплотнительное кольцо | 2 |
| 113 | 4154235 | Уплотнительное кольцо | 4 |
| 118 | 4138938 | Уплотнительное кольцо | 4 |
| 121 | 4154235 | Уплотнительное кольцо | 4 |
| 123 | A885002 | Пробка | 2 |
| 123A | 957366 | Уплотнительное кольцо | 1 |
| 125 | 4616943 | Адаптер | 2 |
| 125A | 4509180 | Уплотнительное кольцо | 1 |
| 126 | 4617461 | Тройник | 2 |
| 126A | 957366 | Уплотнительное кольцо | 1 |
| 128 | 4620271 | Адаптер | 4 |
| 128A | 4506418 | Уплотнительное кольцо | 1 |
| 129 | 4620352 | Адаптер | 4 |
| 129A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
