Кондиционер (1-1) — HITACHI ZX40U-3

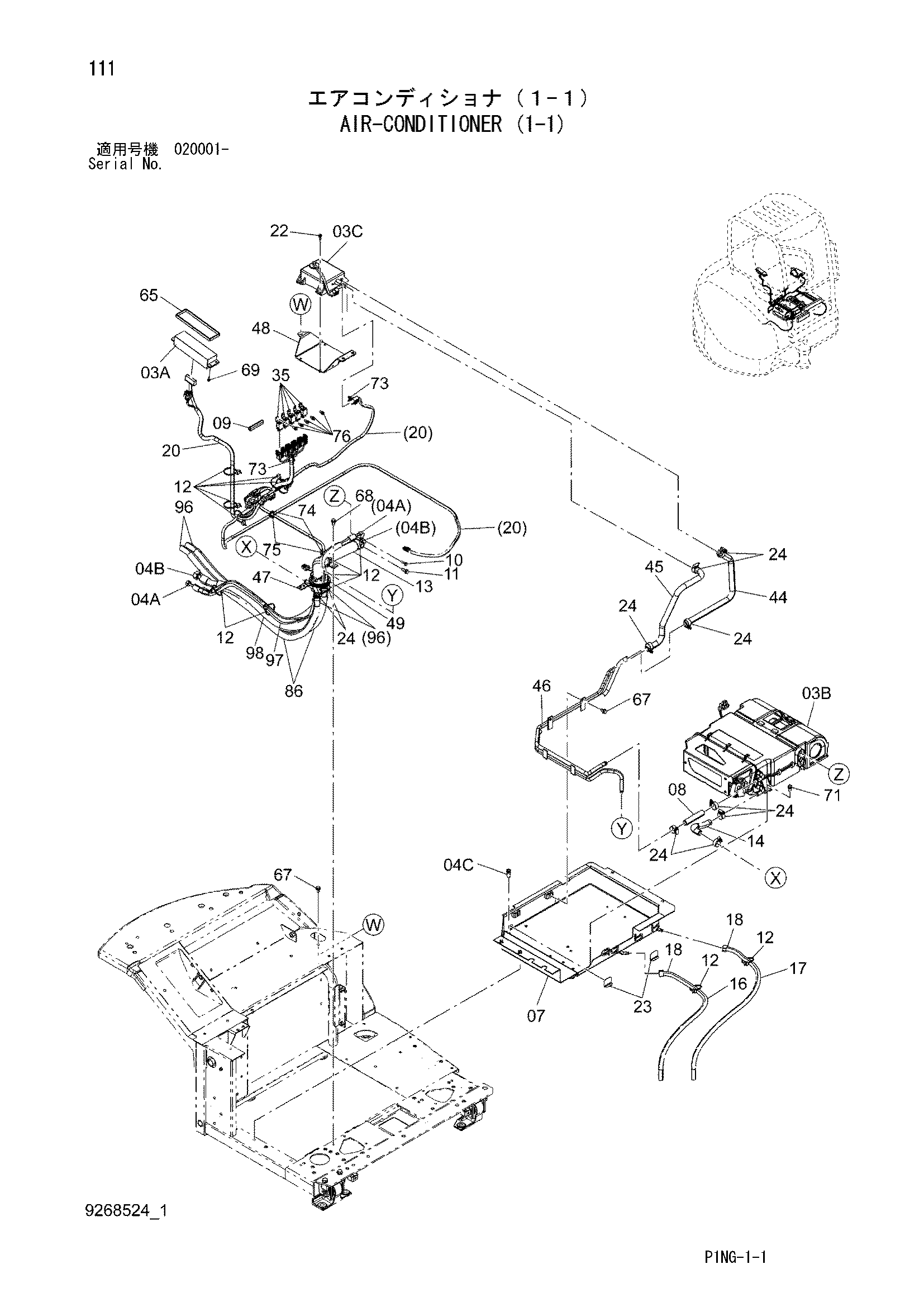

Заводская схема «Кондиционер (1-1)» для HITACHI ZX40U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03A-C | 9252080 | Кондиционер | 1 |
| 03A | 4681349 | Контроллер | 1 |
| 03B | 4690162 | Блок аиркон | 1 |
| 03B1 | 4617113 | Блок аиркон | 1 |
| 03B2 | 4687894 | Воздуховод | 1 |
| 03B3 | 4627656 | Самонарезающий винт | 6 |
| 03C | 4690163 | Клапан | 1 |
| 09 | 4414024 | Амортизатор | 1 |
| 12 | 4055312 | Ленточный зажим | 5 |
| 20 | 2054425 | Жгут проводов | 1 |
| 22 | J460620 | Винт с шайбой | 4 |
| 25 | 4637461 | Резиновая прокладка | 1 |
| 35 | 4607115 | Реле | 5 |
| 39 | 4645739 | Резиновое уплотнение | 1 |
| 48 | 8097485 | Кронштейн | 1 |
| 53 | 4627380 | Резиновая прокладка | 1 |
| 54 | 4627381 | Резиновая прокладка | 1 |
| 55 | 4627382 | Резиновая прокладка | 1 |
| 57 | 4627384 | Резиновая прокладка | 1 |
| 60 | 4627387 | Резиновая прокладка | 2 |
| 65 | 4627748 | Резиновая прокладка | 1 |
| 67 | J260816 | Болт с шайбой | 3 |
| 67A | J900816 | Болт | 1 |
| 67B | A590108 | Плоская шайба | 1 |
| 69 | J680516 | Винт с шайбой | 4 |
| 73 | 4254600 | Зажим | 2 |
| 74 | 4326365 | Ленточный зажим | 2 |
| 75 | 4289709 | Опора | 2 |
| 76 | J680616 | Винт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
