PAT отвал рычаг (1)<30, 35> — HITACHI ZX40U-3

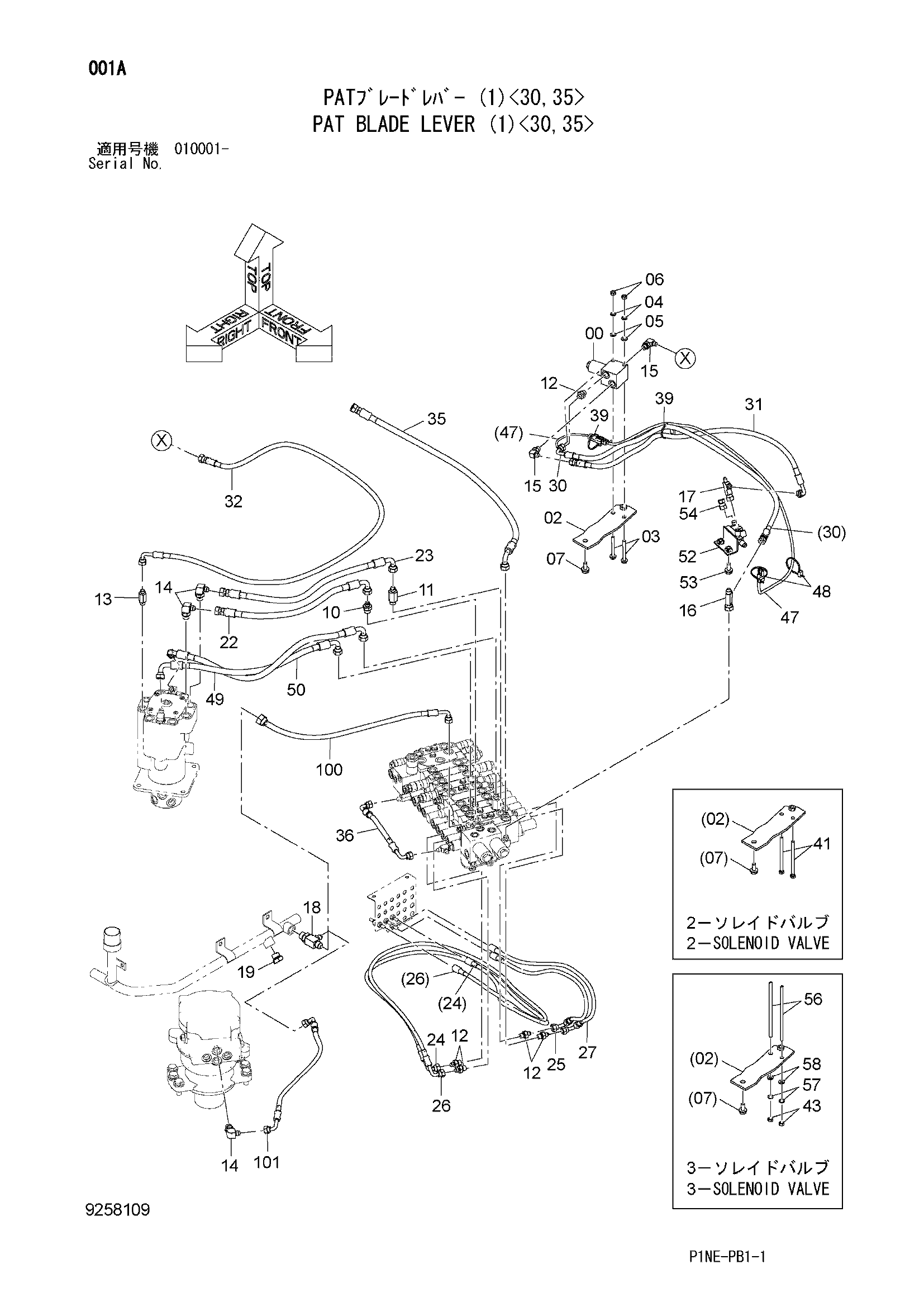

Заводская схема «PAT отвал рычаг (1)<30, 35>» для HITACHI ZX40U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614657 | Электромагнитный клапан | 1 |
| 02 | 9761874 | Кронштейн | 1 |
| 03 | J260870 | Болт с шайбой | 2 |
| 03A | J900870 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | A590108 | Плоская шайба | 2 |
| 06 | M500807 | Гайка | 2 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4276965 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852122 | Адаптер | 5 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4270517 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852333 | Угловой штуцер | 3 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852322 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4425484 | Соединительный штуцер | 1 |
| 17 | 4252786 | Тройник | 2 |
| 18 | 4303003 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4174541 | Пробка | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4647050 | Шланг | 1 |
| 23 | 4647051 | Шланг | 1 |
| 24 | 4627080 | Шланг | 1 |
| 25 | 4627081 | Шланг | 1 |
| 26 | 4647052 | Шланг | 1 |
| 27 | 4647053 | Шланг | 1 |
| 30 | 4647054 | Шланг | 1 |
| 31 | 4647055 | Шланг | 1 |
| 32 | 4647056 | Шланг | 1 |
| 35 | 4643094 | Шланг | 1 |
| 36 | 4643095 | Шланг | 1 |
| 39 | 4055312 | Ленточный зажим | 2 |
| 41 | J900804 | Болт | 2 |
| 43 | M500807 | Гайка | 2 |
| 47 | 4638426 | Жгут проводов | 1 |
| 48 | 4055312 | Ленточный зажим | 2 |
| 49 | 4653328 | Шланг | 1 |
| 50 | 4653329 | Шланг | 1 |
| 52 | 4712712 | Коллектор | 1 |
| 53 | J271025 | Болт с шайбой | 2 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | 4650482 | Пробка унион | 1 |
| 56 | 4678118 | Болт шпилька | 2 |
| 57 | A590908 | Пружинная шайба | 2 |
| 58 | A590108 | Плоская шайба | 2 |
| 100 | 4653467 | Шланг | 1 |
| 101 | 4653446 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
