Радиатор — HITACHI ZX40U-3

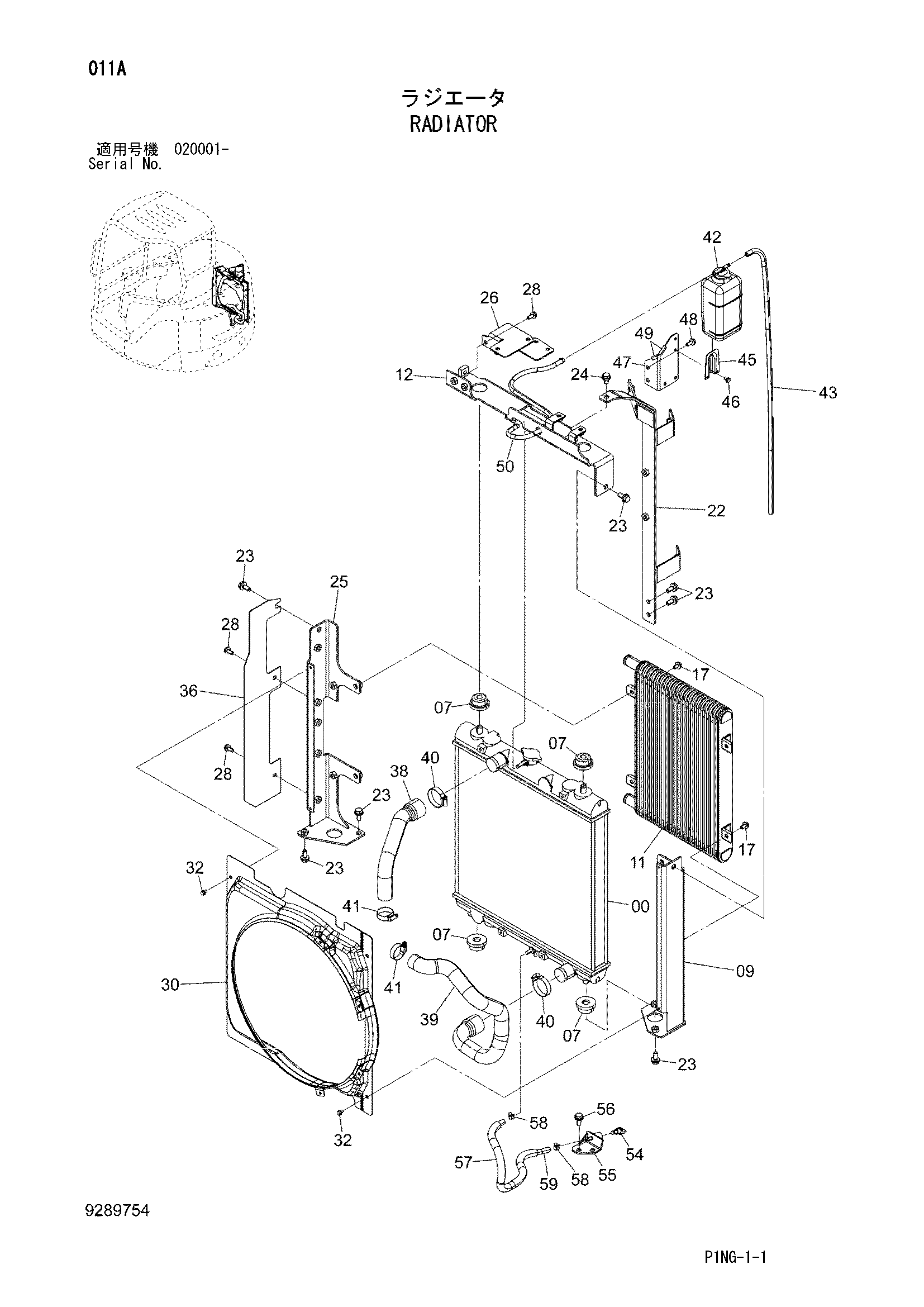

Заводская схема «Радиатор» для HITACHI ZX40U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4681353 | Радиатор | 1 |
| 07 | 4695944 | Резиновая подушка | 4 |
| 09 | 7056501 | Правый кронштейн | 1 |
| 11 | 4681354 | Масляный радиатор | 1 |
| 12 | 7056500 | Кронштейн | 1 |
| 17 | J260816 | Болт с шайбой | 4 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 22 | 7056710 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 8 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J271020 | Болт с шайбой | 1 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 7055663 | Кронштейн (левый) | 1 |
| 26 | 8117474 | Кронштейн | 1 |
| 28 | J260820 | Болт с шайбой | 4 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 30 | 6027351 | Кожух | 1 |
| 32 | J260612 | Болт с шайбой | 4 |
| 32A | J900612 | Болт | 1 |
| 32B | A590106 | Плоская шайба | 1 |
| 36 | 3115955 | Пластина | 1 |
| 38 | 3113079 | Водяной шланг | 1 |
| 39 | 3113080 | Водяной шланг | 1 |
| 40 | 4011675 | Хомут шланга | 2 |
| 41 | 4505243 | Хомут шланга | 2 |
| 42 | 4680433 | Бак воды | 1 |
| 42B | 4688252 | Колпачок | 1 |
| 42C | 4398054 | Манжета | 1 |
| 43 | 4690118 | Водяной шланг | 1 |
| 45 | 4367147 | Пластина | 1 |
| 46 | J260612 | Болт с шайбой | 2 |
| 46A | J900612 | Болт | 1 |
| 46B | A590106 | Плоская шайба | 1 |
| 47 | 9763337 | Кронштейн | 1 |
| 48 | J260820 | Болт с шайбой | 2 |
| 48A | J900820 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | 4431045 | Амортизатор | 2 |
| 50 | 4421674 | Водяной шланг | 1 |
| 50A | 4397686 | Хомут | 2 |
| 54 | 4401687 | Кран | 1 |
| 55 | 4401686 | Кран | 1 |
| 56 | J271025 | Болт с шайбой | 2 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | 4428756 | Трубка | 1 |
| 58 | 4351486 | Хомут шланга | 2 |
| 59 | 4429253 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
