Инструмент короб — HITACHI ZX40U-3

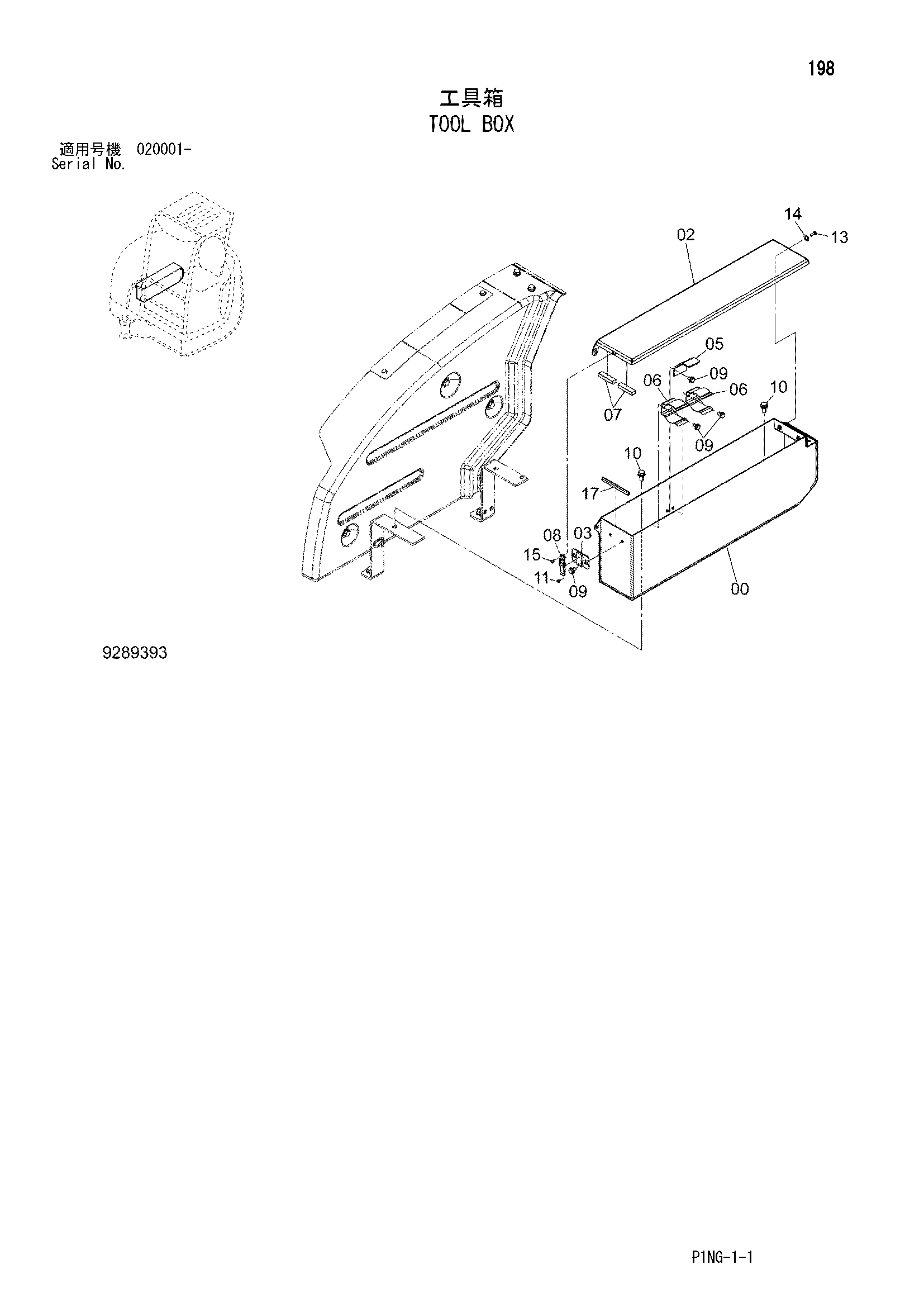

Заводская схема «Инструмент короб» для HITACHI ZX40U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026309 | Ящик для инструментов | 1 |
| 02 | 8113134 | Крышка | 1 |
| 03 | 9771231 | Кронштейн | 1 |
| 05 | 4683032 | Направляющая | 1 |
| 06 | 4307285 | Зажим | 2 |
| 07 | 4702365 | Резиновая прокладка | 2 |
| 08 | 4702366 | Защёлка | 1 |
| 09 | J260816 | Болт с шайбой | 8 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J650408 | Винт | 2 |
| 13 | M430616 | Винт | 2 |
| 14 | A590106 | Плоская шайба | 2 |
| 15 | J650408 | Винт | 2 |
| 17 | 4431011 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
