Крышка (1) — HITACHI ZX40U-3

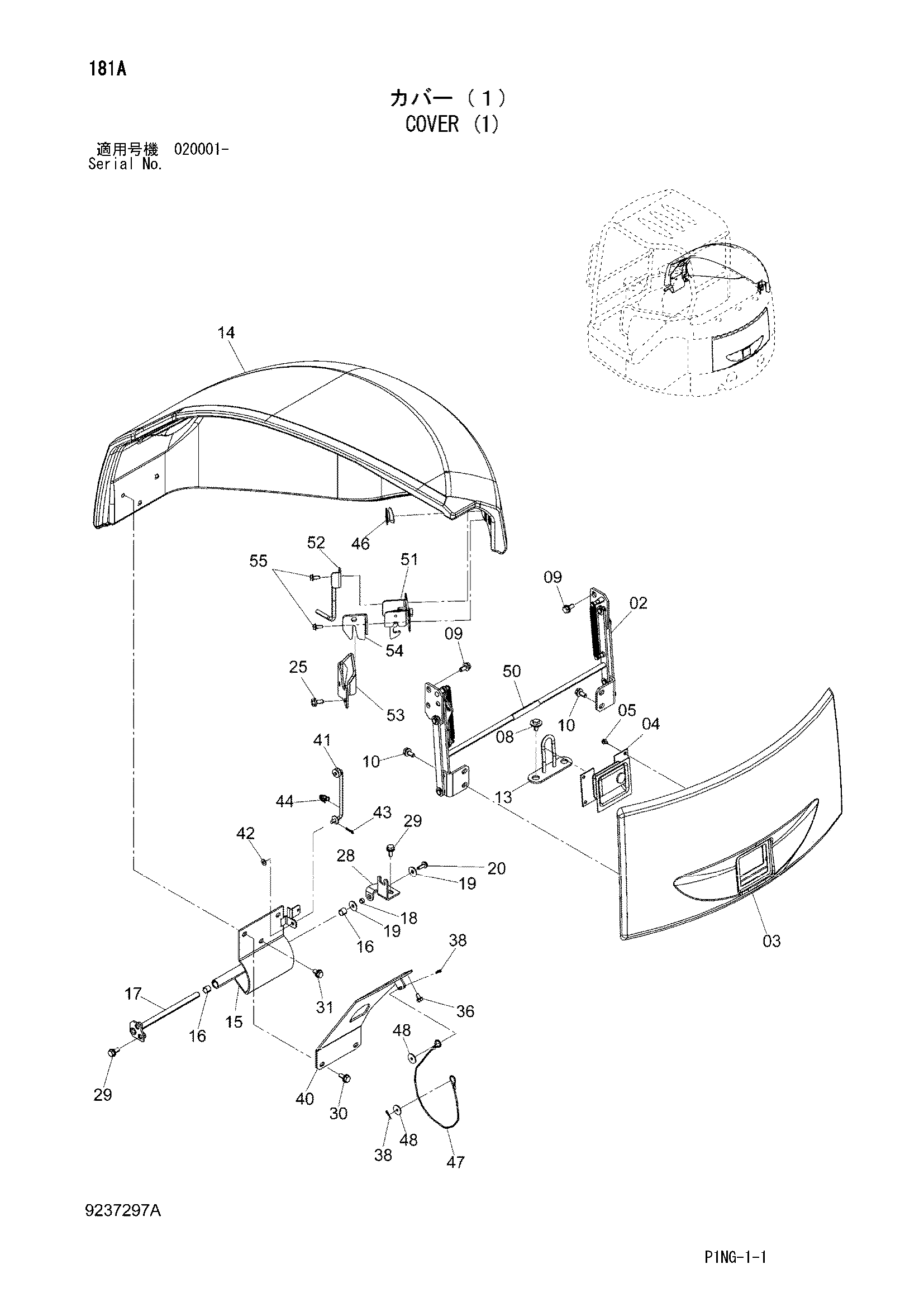

Заводская схема «Крышка (1)» для HITACHI ZX40U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9243010 | Петля крышка | 1 |
| 02A | 9761487 | Кронштейн | 1 |
| 02B | 9761489 | Кронштейн | 1 |
| 02C | 9761488 | Кронштейн | 1 |
| 02D | 9761490 | Кронштейн | 1 |
| 02E | 4610275 | Тяга | 2 |
| 02F | 8097767 | Тяга | 1 |
| 02G | 991334 | Стопорное кольцо | 2 |
| 02H | 991336 | Стопорное кольцо | 8 |
| 02I | 4436408 | Втулка | 8 |
| 02J | A590112 | Плоская шайба | 8 |
| 02K | A590110 | Плоская шайба | 4 |
| 02L | 4627388 | Пружина | 2 |
| 02M | 4632392 | Ограничитель | 1 |
| 03 | 7047413 | Крышка | 1 |
| 04 | 4618583 | Раткх | 1 |
| 05 | J260612 | Болт с шайбой | 4 |
| 05A | J900612 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 08 | J281025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | J271025 | Болт с шайбой | 4 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271025 | Болт с шайбой | 4 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 9762301 | Защёлка | 1 |
| 14 | 2051954 | Крышка | 1 |
| 15 | 8095292 | Тяга | 1 |
| 16 | 4280301 | Втулка | 2 |
| 17 | 9762105 | Палец | 1 |
| 18 | 4338217 | Проставка | 1 |
| 19 | 4338215 | Шайба | 2 |
| 20 | J260825 | Болт с шайбой | 1 |
| 20A | J900825 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 25 | J271025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 4616981 | Кронштейн | 1 |
| 29 | J271025 | Болт с шайбой | 3 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271020 | Болт с шайбой | 1 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 36 | J260816 | Болт с шайбой | 2 |
| 36A | J900816 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 38 | 4022695 | Стопорный палец | 2 |
| 40 | 8100078 | Кронштейн | 1 |
| 41 | 9763908 | Стойка | 1 |
| 42 | A590108 | Плоская шайба | 1 |
| 43 | 4022697 | Стопорный палец | 1 |
| 44 | 4399244 | Держатель | 1 |
| 46 | 4636223 | Резиновая втулка | 1 |
| 47 | 4639710 | Провод | 1 |
| 48 | 4340301 | Шайба | 2 |
| 50 | 4641021 | Виниловый шланг | 1 |
| 51 | 4695896 | Замок | 1 |
| 52 | 9770694 | Штанга блокировка | 1 |
| 53 | 8116711 | Защёлка | 1 |
| 54 | 9770917 | Направляющая | 1 |
| 55 | J260820 | Болт с шайбой | 2 |
| 55A | J900820 | Болт | 1 |
| 55B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
