Электрооборудование (1-1) — HITACHI ZX40U-2

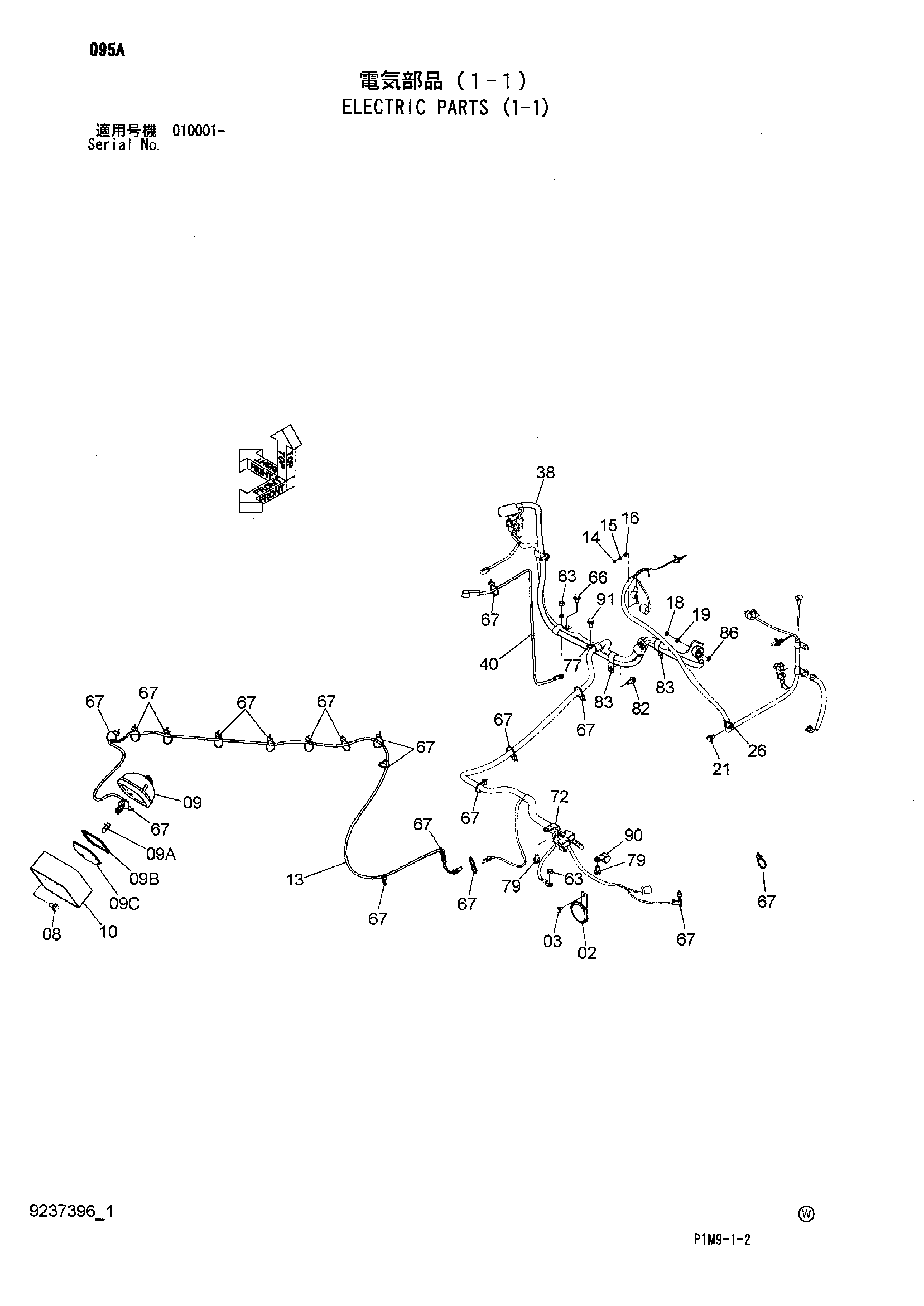

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4608386 | Звуковой сигнал | 1 |
| 03 | J260816 | Болт с шайбой | 1 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Шайба | 1 |
| 08 | J271225 | Болт с шайбой | 1 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4608379 | Фара | 1 |
| 09A | 4375215 | Лампа | 1 |
| 09B | 4428123 | Прокладка | 1 |
| 09C | 4634053 | Рассеиватель | 1 |
| 10 | 4457415 | Защитный кожух | 1 |
| 13 | 4632350 | Жгут проводов | 1 |
| 14 | M500605 | Гайка | 1 |
| 15 | A590906 | Пружинная шайба | 1 |
| 16 | A590106 | Плоская шайба | 1 |
| 18 | M500807 | Гайка | 1 |
| 19 | A590908 | Пружинная шайба | 1 |
| 21 | J271020 | Болт с шайбой | 1 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 26 | 4190275 | Зажим | 1 |
| 38 | 4617300 | Трос | 1 |
| 40 | 4617301 | Трос | 1 |
| 63 | J950010 | Гайка | 2 |
| 66 | J271020 | Болт с шайбой | 1 |
| 66A | J901020 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 67 | 4055311 | Ленточный зажим | 19 |
| 72 | 4192035 | Зажим | 1 |
| 77 | 4190274 | Зажим | 1 |
| 79 | J271025 | Болт с шайбой | 2 |
| 79A | J901025 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
| 82 | J271025 | Болт с шайбой | 1 |
| 82A | J901025 | Болт | 1 |
| 82B | J222010 | Шайба | 1 |
| 83 | 4190282 | Зажим | 2 |
| 86 | A590108 | Плоская шайба | 1 |
| 90 | 4190277 | Зажим | 1 |
| 91 | J271025 | Болт с шайбой | 1 |
| 91A | J901025 | Болт | 1 |
| 91B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
