PAT отвал трубопроводы (2)<35> — HITACHI ZX40U-2

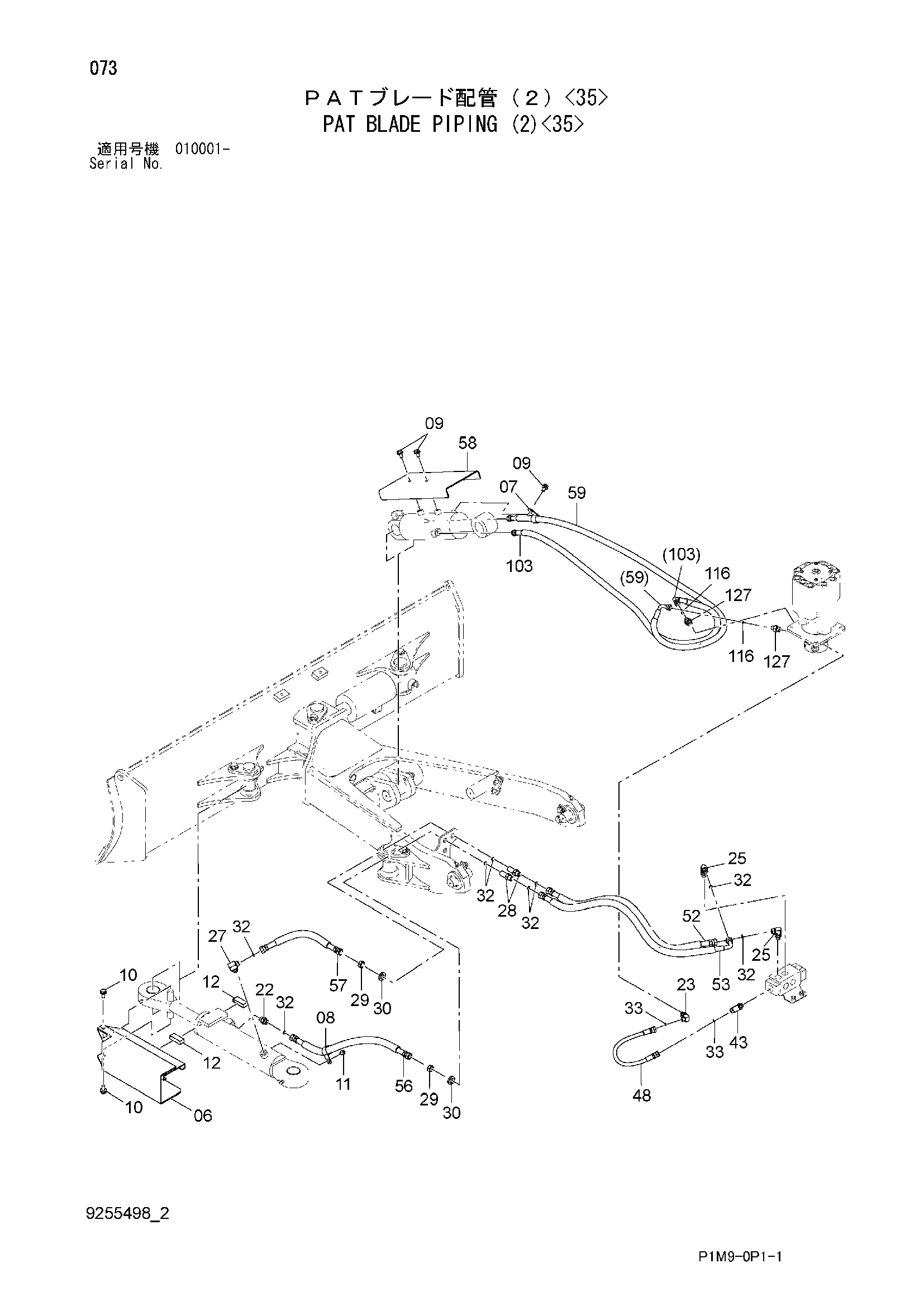

Заводская схема «PAT отвал трубопроводы (2)<35>» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 8102421 | Крышка гидроцилиндр. | 1 |
| 07 | 4190277 | Зажим | 1 |
| 08 | 4190263 | Зажим | 1 |
| 09 | J271020 | Болт с шайбой | 3 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J260816 | Болт с шайбой | 1 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 4352044 | Резиновая прокладка | 2 |
| 22 | 4619554 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4637126 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4637125 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4198795 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4644104 | Адаптер | 2 |
| 29 | 4644105 | Гайка | 2 |
| 30 | J257218 | Пружинная шайба | 2 |
| 32 | 4138928 | Уплотнительное кольцо | 8 |
| 33 | 4154235 | Уплотнительное кольцо | 2 |
| 43 | 4637127 | Угловой штуцер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4650658 | Шланг | 1 |
| 52 | 4650662 | Шланг | 1 |
| 53 | 4650663 | Шланг | 1 |
| 56 | 4650671 | Шланг | 1 |
| 57 | 4650672 | Шланг | 1 |
| 58 | 3106865 | Крышка | 1 |
| 59 | 4653535 | Шланг | 1 |
| 103 | 3103733 | Шланг | 1 |
| 116 | 4154235 | Уплотнительное кольцо | 2 |
| 127 | 4629027 | Адаптер | 2 |
| 127A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
