PAT отвал <35> — HITACHI ZX40U-2

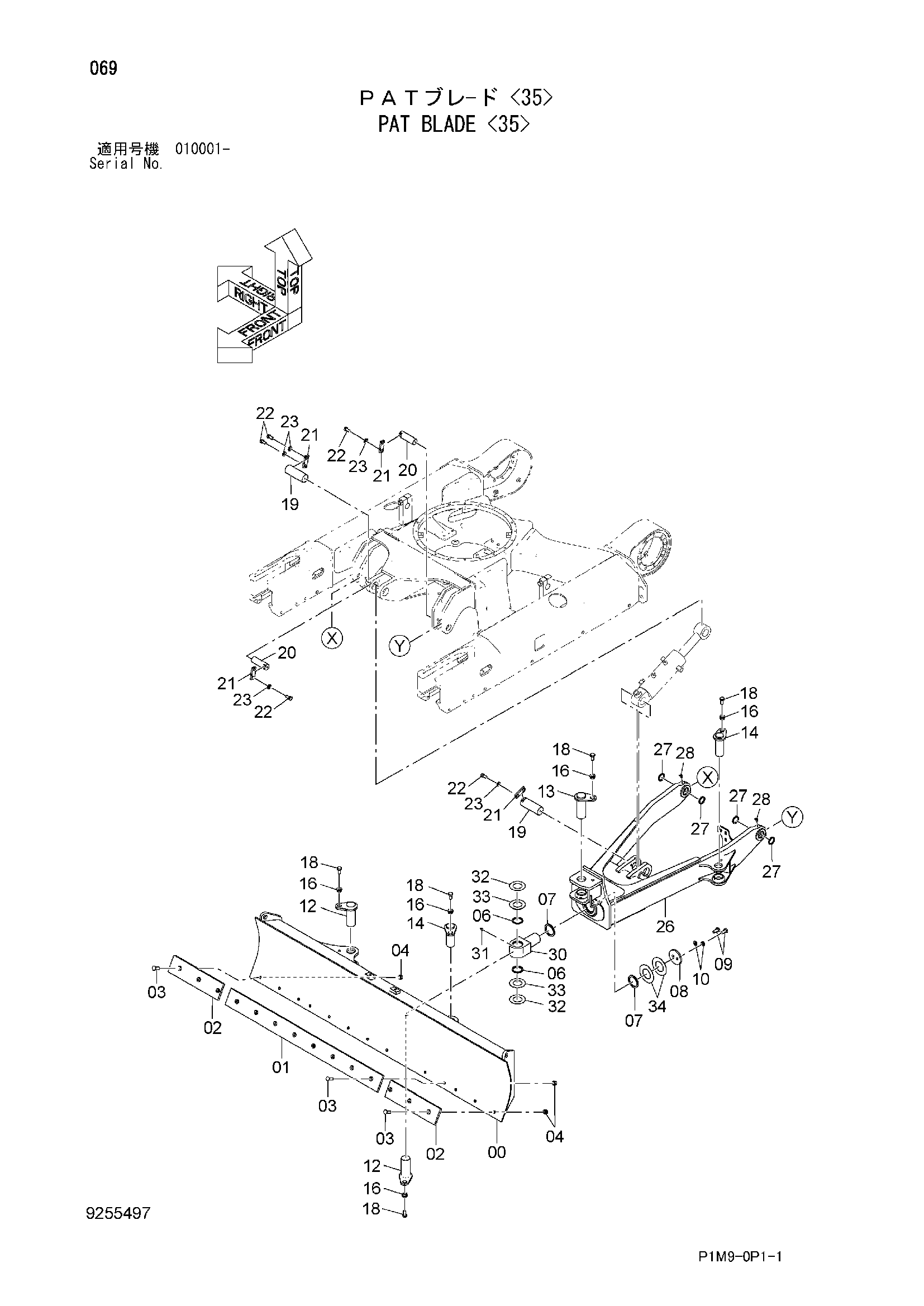

Заводская схема «PAT отвал <35>» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024098 | Отвал | 1 |
| 01 | 3102626 | Куттинг-едге | 1 |
| 02 | 3102269 | Куттинг-едге | 2 |
| 03 | 4620861 | Болт плуг | 14 |
| 04 | 4434851 | Гайка | 14 |
| 06 | 4632381 | Пылезащитное уплотнение | 2 |
| 07 | 4094086 | Пылезащитное уплотнение | 2 |
| 08 | 4359186 | Пластина | 1 |
| 09 | J901430 | Болт | 2 |
| 10 | A590914 | Пружинная шайба | 2 |
| 12 | 9765087 | Палец | 2 |
| 13 | 9764872 | Палец | 1 |
| 14 | 9765088 | Палец | 2 |
| 16 | 4339355 | Втулка | 5 |
| 18 | J901430 | Болт | 5 |
| 19 | 3101916 | Палец | 2 |
| 20 | 3101915 | Палец | 2 |
| 21 | 4618465 | Замок | 4 |
| 22 | J921230 | Болт | 8 |
| 23 | J222012 | Шайба | 8 |
| 26 | 8102341 | Рама | 1 |
| 27 | 4275478 | Пылезащитное уплотнение | 4 |
| 28 | J75581 | Пресс-маслёнка | 2 |
| 30 | 9765872 | Палец | 1 |
| 31 | J75481 | Пресс-маслёнка | 1 |
| 32 | 4355653 | Регулировочная шайба 0.5mm | 2 |
| 33 | 4376366 | Регулировочная шайба 1.0mm | 2 |
| 34 | 4365641 | Регулировочная шайба 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
