Рукоять 1.17m опора — HITACHI ZX40U-2

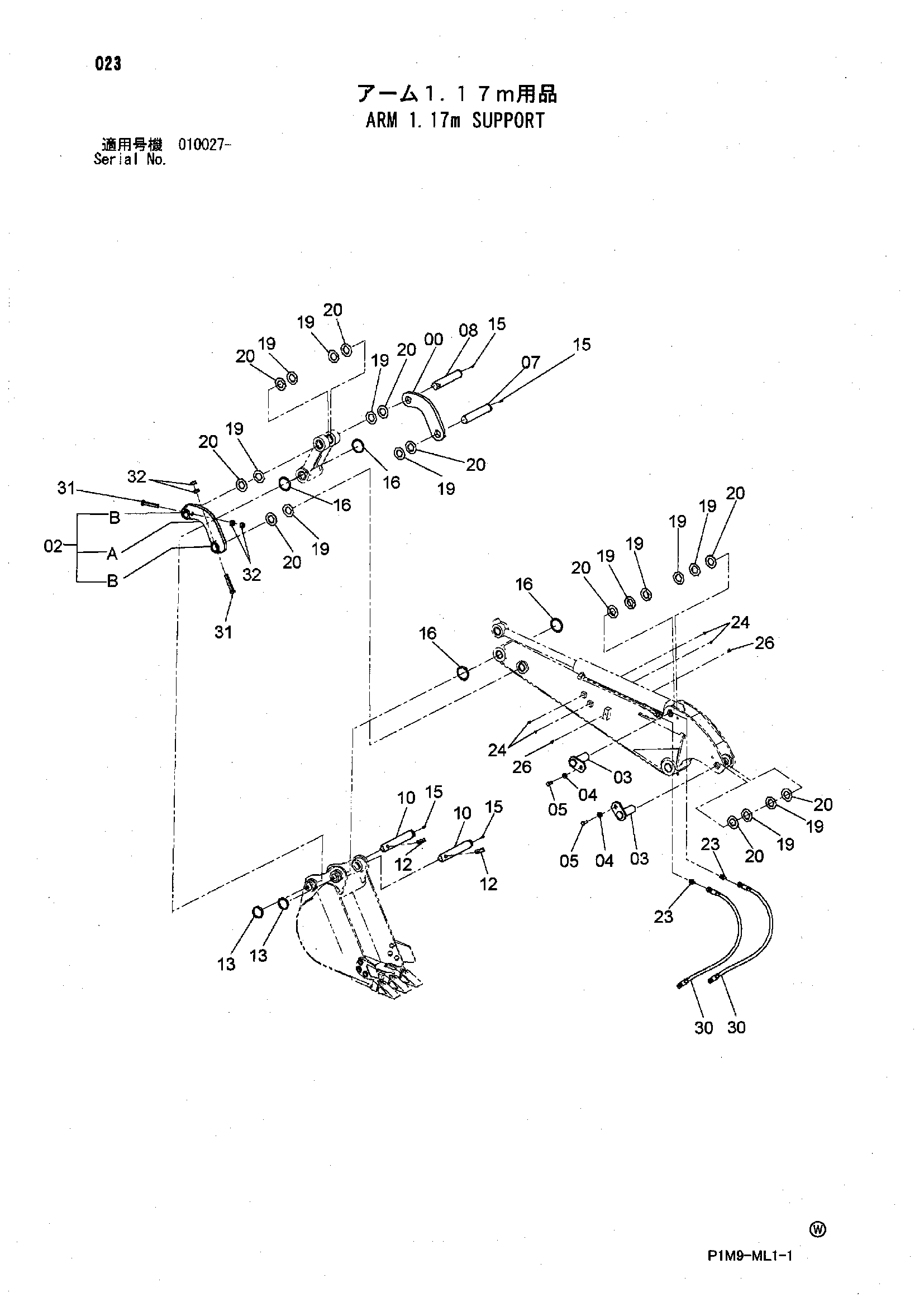

Заводская схема «Рукоять 1.17m опора» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4416335 | Тяга | 1 |
| 02 | 8099735 | Тяга | 1 |
| 02A | 4416335 | Тяга | 1 |
| 02B | 4632985 | Ограничитель | 2 |
| 03 | 9758090 | Палец | 2 |
| 04 | 4339354 | Втулка | 2 |
| 05 | J901230 | Болт | 2 |
| 07 | 4340409 | Палец | 1 |
| 08 | 4340410 | Палец | 1 |
| 10 | 4487457 | Палец | 2 |
| 12 | 4244708 | Палец | 2 |
| 13 | 4351621 | Кольцо | 2 |
| 15 | J75481 | Пресс-маслёнка | 4 |
| 16 | 4275533 | Уплотнительное кольцо | 4 |
| 19 | 4367635 | Регулировочная шайба 0.5mm | 12 |
| 20 | 4367637 | Регулировочная шайба 1.0mm | 10 |
| 23 | A852133 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4484294 | Пробка | 4 |
| 26 | 4288579 | Пробка | 2 |
| 30 | 4628593 | Шланг | 2 |
| 31 | 4633023 | Стопорный палец | 2 |
| 32 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
