Пилотные гидролинии (1-1) — HITACHI ZX40U-2

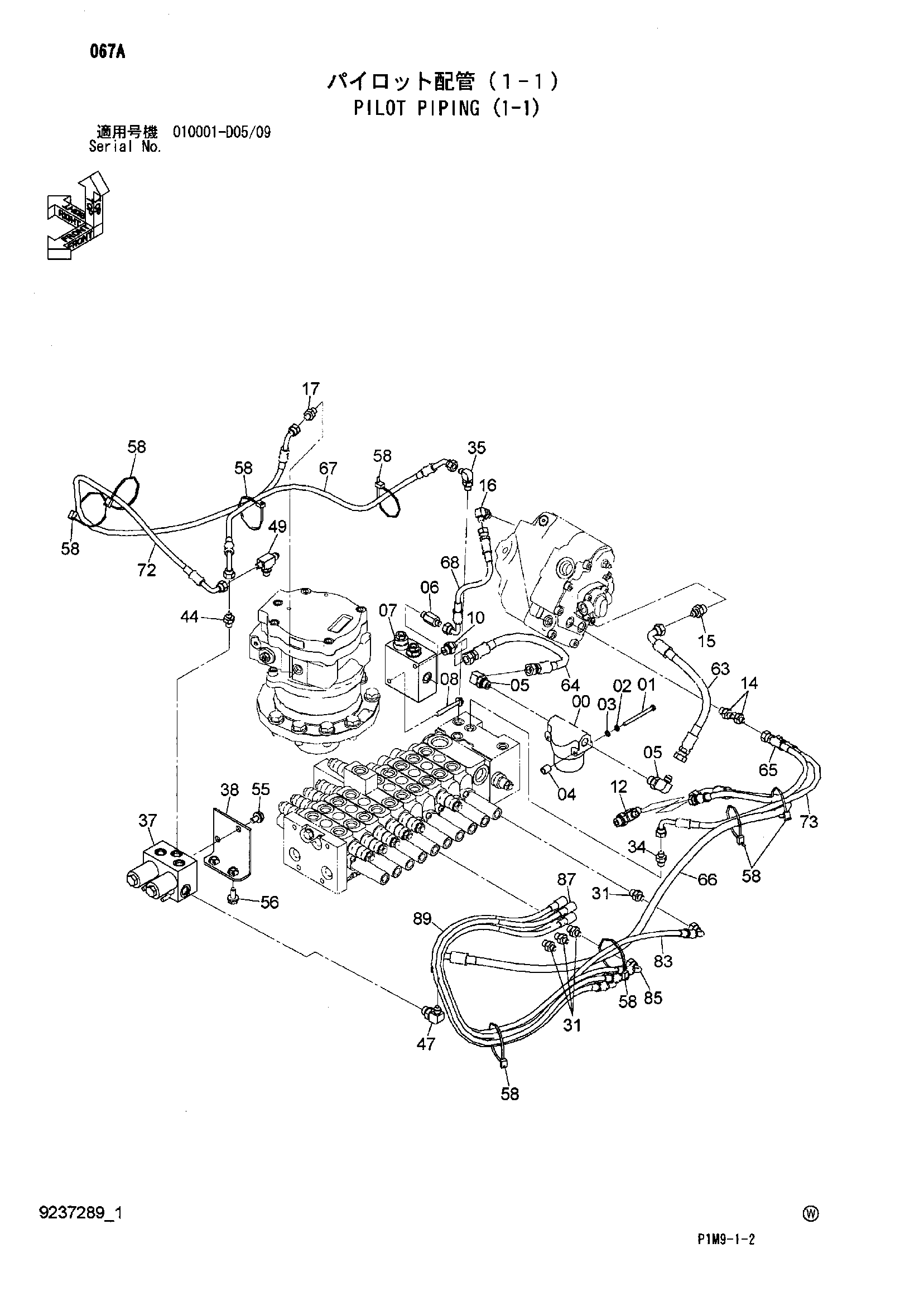

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 01 | J900680 | Болт | 2 |
| 02 | A590906 | Пружинная шайба | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | 4277425 | Проставка | 2 |
| 05 | A852333 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4270517 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4613450 | Клапан | 1 |
| 08 | J260865 | Болт с шайбой | 2 |
| 08A | J900865 | Болт | 1 |
| 08B | A590108 | Шайба | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4246385 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852122 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852122 | Адаптер | 4 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852122 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852322 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4607613 | Электромагнитный клапан | 1 |
| 38 | 9760775 | Кронштейн | 1 |
| 44 | A852122 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852333 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4226388 | Тройник | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 55 | J271020 | Болт с шайбой | 2 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | J271025 | Болт с шайбой | 2 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 58 | 4055312 | Ленточный зажим | 8 |
| 63 | 4628389 | Шланг | 1 |
| 64 | 4628390 | Шланг | 1 |
| 65 | 4628391 | Шланг | 1 |
| 66 | 4628392 | Шланг | 1 |
| 67 | 4628393 | Шланг | 1 |
| 68 | 4628394 | Шланг | 1 |
| 72 | 4628398 | Шланг | 1 |
| 73 | 4628399 | Шланг | 1 |
| 83 | 4628413 | Шланг | 1 |
| 85 | 4628415 | Шланг | 1 |
| 87 | 4628417 | Шланг | 1 |
| 89 | 4628419 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
