Дополнительные гидролинии (верхняя платформа) — HITACHI ZX40U-2

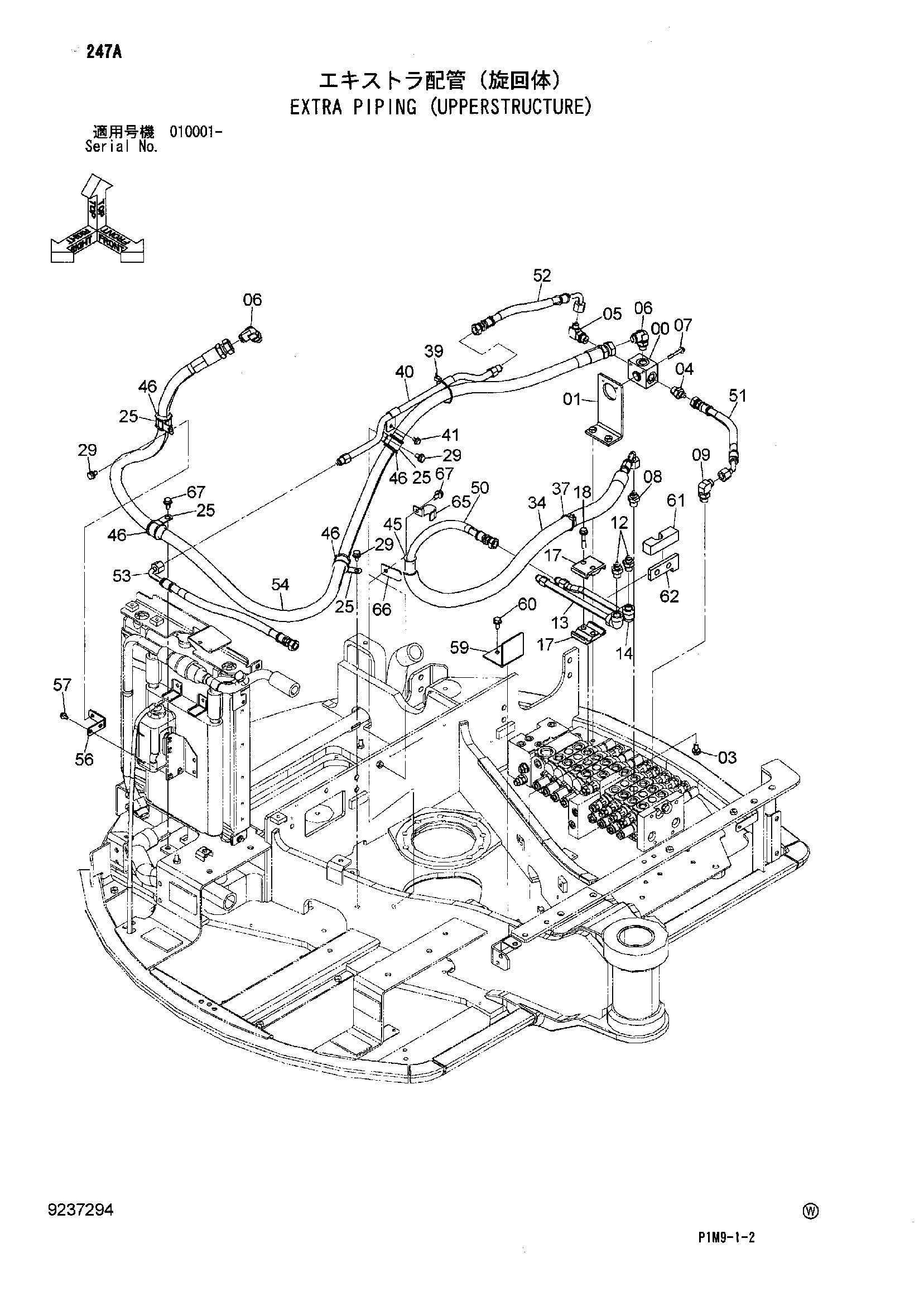

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | 9762263 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Плоская шайба | 1 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4190246 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | J260855 | Болт с шайбой | 2 |
| 07A | J900855 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | A852144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852144 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 9762264 | Трубка | 1 |
| 14 | 9762265 | Трубка | 1 |
| 17 | 4618155 | Хомут трубки | 2 |
| 18 | J271055 | Болт с шайбой | 2 |
| 18A | J901055 | Болт | 1 |
| 18B | J222010 | Плоская шайба | 1 |
| 25 | 4190264 | Зажим | 4 |
| 29 | J271020 | Болт с шайбой | 3 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Плоская шайба | 1 |
| 34 | 4432868 | Трубка | 2 |
| 37 | 4055312 | Ленточный зажим | 1 |
| 39 | 4323613 | Ленточный зажим | 1 |
| 40 | 8097730 | Трубка | 1 |
| 41 | J260816 | Болт с шайбой | 2 |
| 41A | J900816 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 45 | 4463996 | Резиновая втулка | 1 |
| 46 | 4625450 | Резиновая втулка | 4 |
| 50 | 4628430 | Шланг | 1 |
| 51 | 4628431 | Шланг | 1 |
| 52 | 4628432 | Шланг | 1 |
| 53 | 4628433 | Шланг | 1 |
| 54 | 4628434 | Шланг | 1 |
| 56 | 9763890 | Кронштейн | 1 |
| 57 | J260820 | Болт с шайбой | 2 |
| 57A | J900820 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 59 | 4615710 | Крышка | 1 |
| 60 | J271025 | Болт с шайбой | 2 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Плоская шайба | 1 |
| 61 | 4632465 | Резиновая прокладка | 1 |
| 62 | 4632466 | Резиновая прокладка | 1 |
| 65 | 4635170 | Зажим | 1 |
| 66 | 4635175 | Пластина | 1 |
| 67 | J271025 | Болт с шайбой | 2 |
| 67A | J901025 | Болт | 1 |
| 67B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
