Стрела поворот пилотные гидролинии (2) — HITACHI ZX40U-2

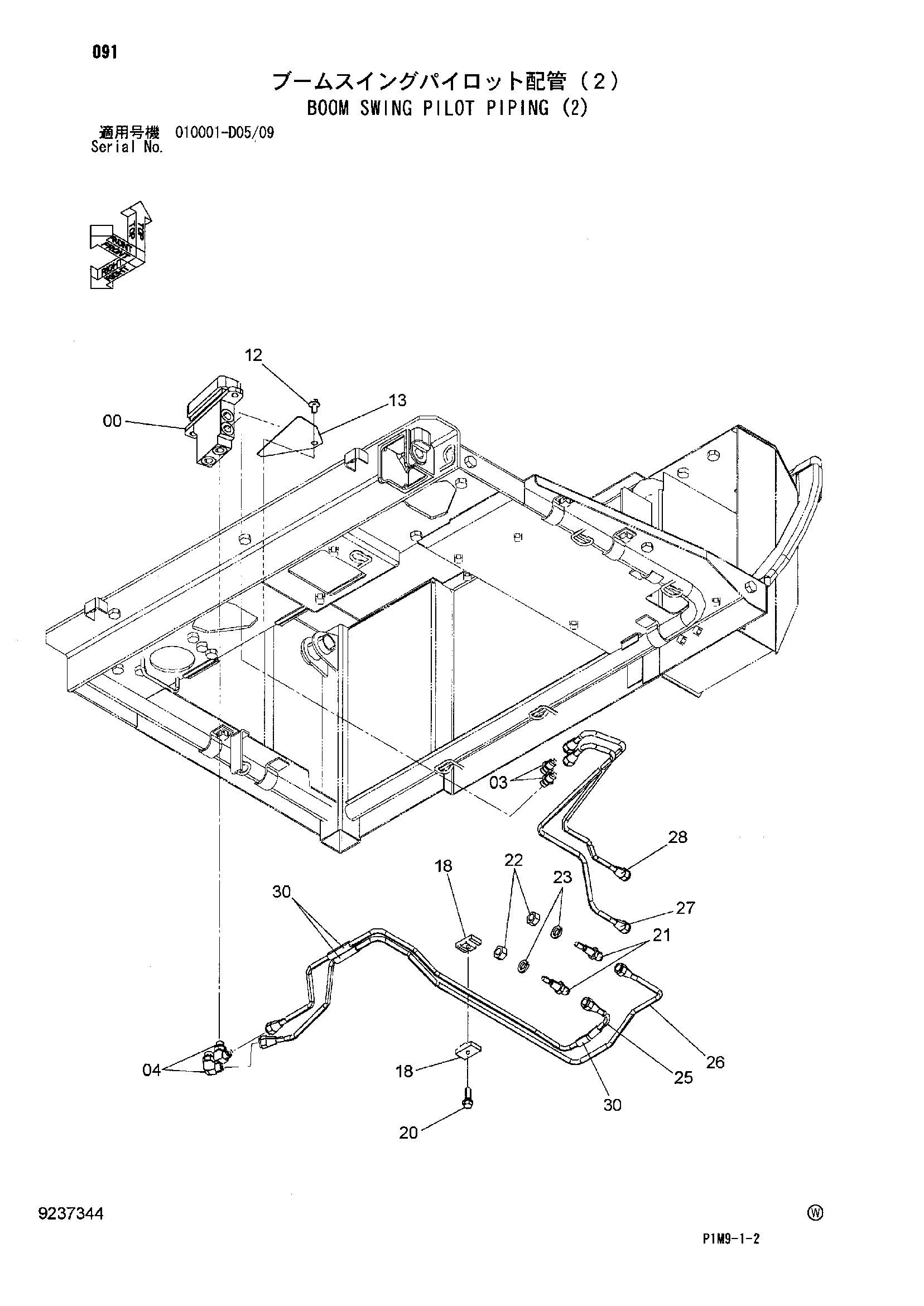

Заводская схема «Стрела поворот пилотные гидролинии (2)» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 03 | 4255304 | Штуцер трубки | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4293950 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 12 | J260820 | Болт с шайбой | 1 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Шайба | 1 |
| 13 | 4609338 | Пластина | 1 |
| 18 | 9735306 | Хомут | 2 |
| 20 | J260830 | Болт с шайбой | 1 |
| 20A | J900830 | Болт | 1 |
| 20B | A590108 | Шайба | 1 |
| 21 | 4610482 | Адаптер | 2 |
| 22 | J950012 | Гайка | 2 |
| 23 | A590912 | Пружинная шайба | 2 |
| 25 | 3101951 | Трубка | 1 |
| 26 | 3101952 | Трубка | 1 |
| 27 | 4618268 | Трубка | 1 |
| 28 | 4618269 | Трубка | 1 |
| 30 | 4634139 | Резиновая прокладка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
