Пилотные гидролинии (2) — HITACHI ZX40U-2

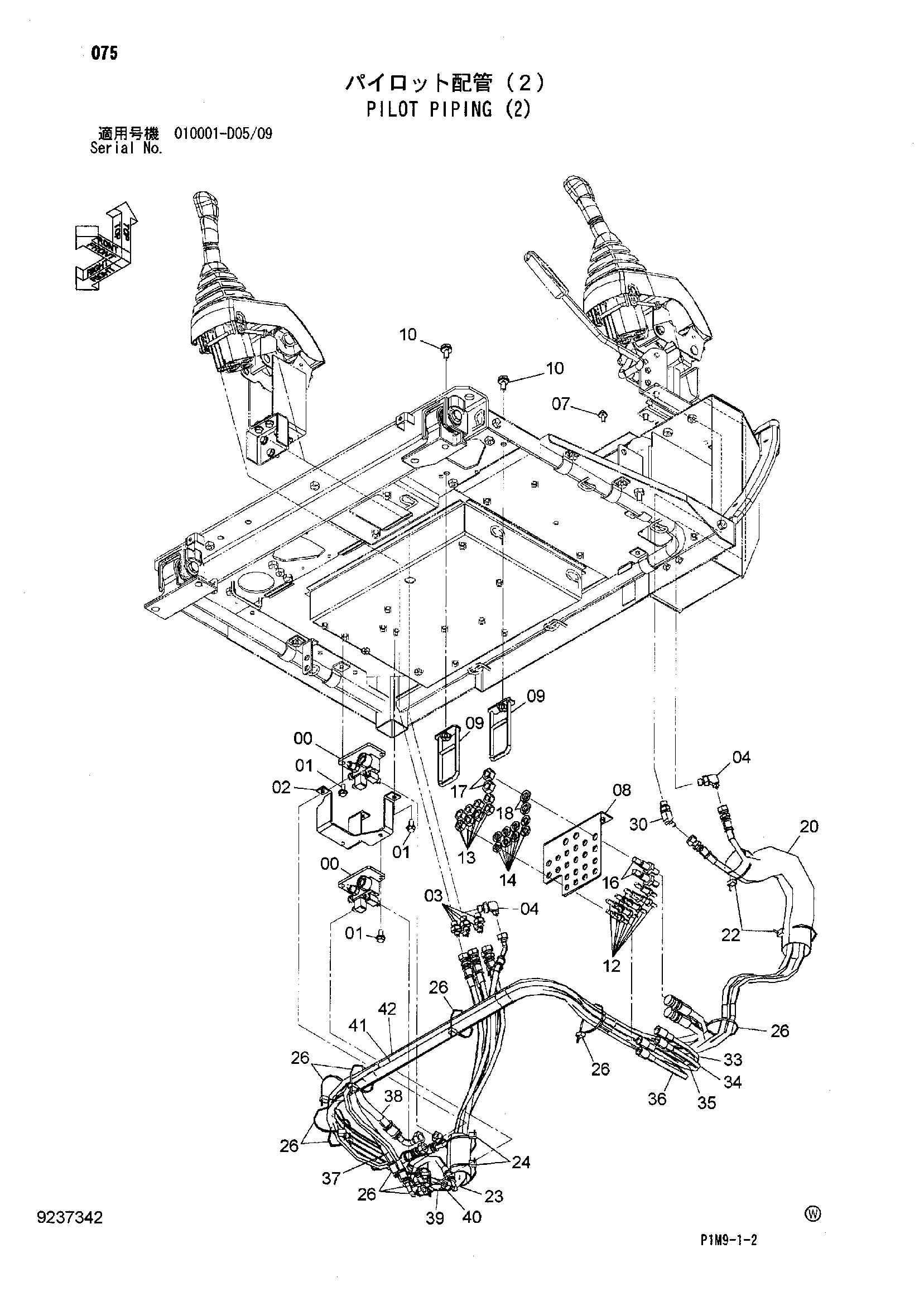

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609457 | Коллектор | 2 |
| 01 | J260820 | Болт с шайбой | 7 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 8095605 | Кронштейн | 1 |
| 03 | A852122 | Адаптер | 5 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 8097815 | Кронштейн | 1 |
| 09 | 8093629 | Направляющая шланг | 2 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Плоская шайба | 1 |
| 12 | 4409739 | Адаптер | 8 |
| 13 | J950012 | Гайка | 8 |
| 14 | A590912 | Пружинная шайба | 8 |
| 16 | 4409740 | Адаптер | 2 |
| 17 | J950014 | Гайка | 2 |
| 18 | A590914 | Пружинная шайба | 2 |
| 20 | 4475439 | Защитный кожух | 1 |
| 22 | 4055312 | Ленточный зажим | 2 |
| 23 | 4484505 | Сиденье резиновый | 1 |
| 24 | 4055312 | Ленточный зажим | 2 |
| 26 | 4055312 | Ленточный зажим | 10 |
| 30 | 4636326 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4627123 | Шланг | 1 |
| 34 | 4627124 | Шланг | 1 |
| 35 | 4627125 | Шланг | 1 |
| 36 | 4627126 | Шланг | 1 |
| 37 | 4628972 | Шланг | 1 |
| 38 | 4628971 | Шланг | 1 |
| 39 | 4628973 | Шланг | 1 |
| 40 | 4628917 | Шланг | 1 |
| 41 | 4628975 | Шланг | 1 |
| 42 | 4628976 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
