4Ходовой многофункциональный трубопроводы — HITACHI ZX40U-2

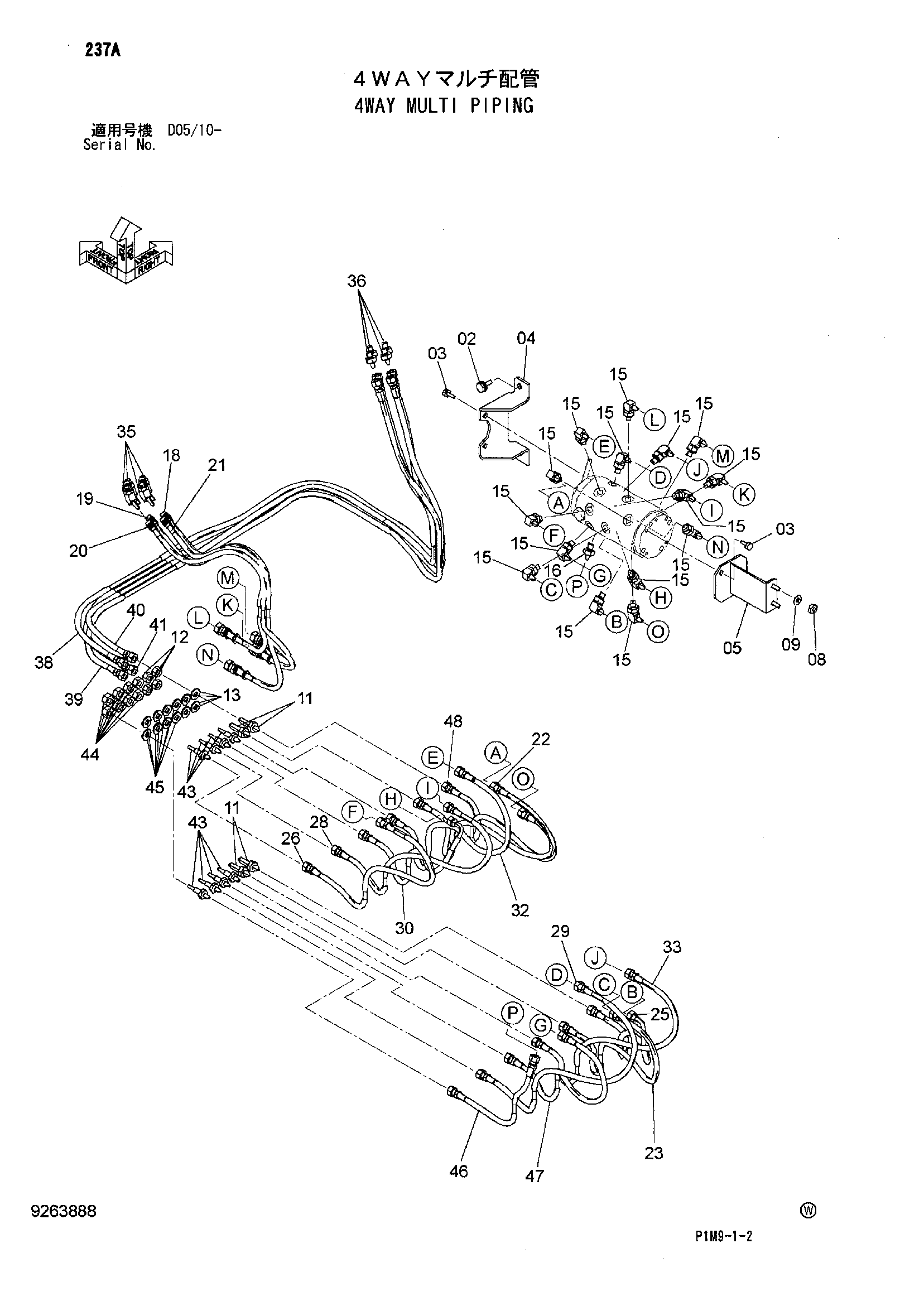

Заводская схема «4Ходовой многофункциональный трубопроводы» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J260820 | Болт с шайбой | 4 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 3102851 | Кронштейн | 1 |
| 05 | 8094608 | Кронштейн | 1 |
| 08 | J950010 | Гайка | 2 |
| 09 | A590110 | Плоская шайба | 2 |
| 11 | 4248117 | Адаптер | 4 |
| 12 | 4209198 | Гайка | 4 |
| 13 | A590112 | Плоская шайба | 4 |
| 15 | A852322 | Угловой штуцер | 15 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852122 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4655486 | Шланг | 1 |
| 19 | 4655487 | Шланг | 1 |
| 20 | 4655488 | Шланг | 1 |
| 21 | 4655489 | Шланг | 1 |
| 22 | 4654160 | Пластиковый шланг | 1 |
| 23 | 4654161 | Пластиковый шланг | 1 |
| 25 | 4654163 | Пластиковый шланг | 1 |
| 26 | 4654164 | Пластиковый шланг | 1 |
| 28 | 4654166 | Пластиковый шланг | 1 |
| 29 | 4654167 | Пластиковый шланг | 1 |
| 30 | 4654168 | Пластиковый шланг | 1 |
| 32 | 4654170 | Пластиковый шланг | 1 |
| 33 | 4654171 | Пластиковый шланг | 1 |
| 35 | 4474556 | Угловой штуцер | 4 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852122 | Адаптер | 4 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4654172 | Пластиковый шланг | 1 |
| 39 | 4654173 | Пластиковый шланг | 1 |
| 40 | 4654174 | Пластиковый шланг | 1 |
| 41 | 4654175 | Пластиковый шланг | 1 |
| 43 | 4653496 | Адаптер | 8 |
| 44 | J950012 | Гайка | 8 |
| 45 | A590112 | Плоская шайба | 8 |
| 46 | 4656694 | Пластиковый шланг | 1 |
| 47 | 4656695 | Пластиковый шланг | 1 |
| 48 | 4656696 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
