Гидролинии рабочего оборудования — HITACHI ZX40U-2

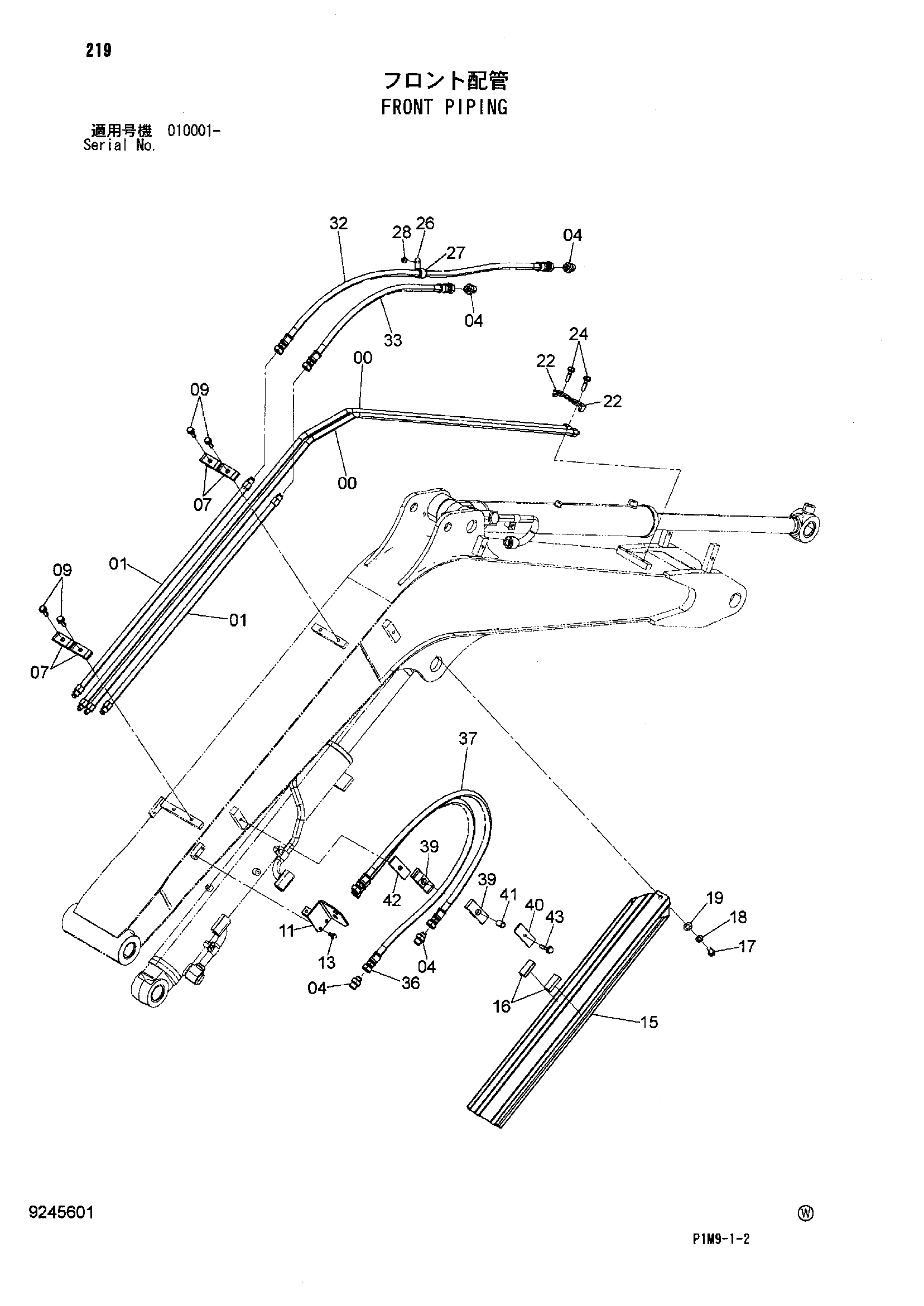

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8095371 | Трубка | 2 |
| 01 | 9763447 | Трубка | 2 |
| 04 | A852144 | Адаптер | 4 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4189858 | Хомут трубки | 4 |
| 09 | J271035 | Болт с шайбой | 4 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Плоская шайба | 1 |
| 11 | 9763574 | Кронштейн | 1 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 3103655 | Крышка гидроцилиндр. | 1 |
| 16 | 4352044 | Резиновая прокладка | 2 |
| 17 | J901220 | Болт | 1 |
| 18 | A590912 | Пружинная шайба | 1 |
| 19 | J222012 | Шайба | 1 |
| 22 | 4138227 | Хомут трубки | 2 |
| 24 | J271040 | Болт с шайбой | 2 |
| 24A | J901040 | Болт | 1 |
| 24B | J222010 | Плоская шайба | 1 |
| 26 | 4190277 | Зажим | 1 |
| 27 | 4374995 | Резиновая втулка | 1 |
| 28 | J260812 | Болт с шайбой | 1 |
| 28A | J900812 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 32 | 4629846 | Шланг | 1 |
| 33 | 4629818 | Шланг | 1 |
| 36 | 4634727 | Шланг | 1 |
| 37 | 4634728 | Шланг | 1 |
| 39 | 4435266 | Хомут | 2 |
| 40 | 4435265 | Пластина | 1 |
| 41 | 4435267 | Проставка | 1 |
| 42 | 9764236 | Пластина | 1 |
| 43 | J271050 | Болт с шайбой | 1 |
| 43A | J901050 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
