Поворотная колонна — HITACHI ZX40U-2

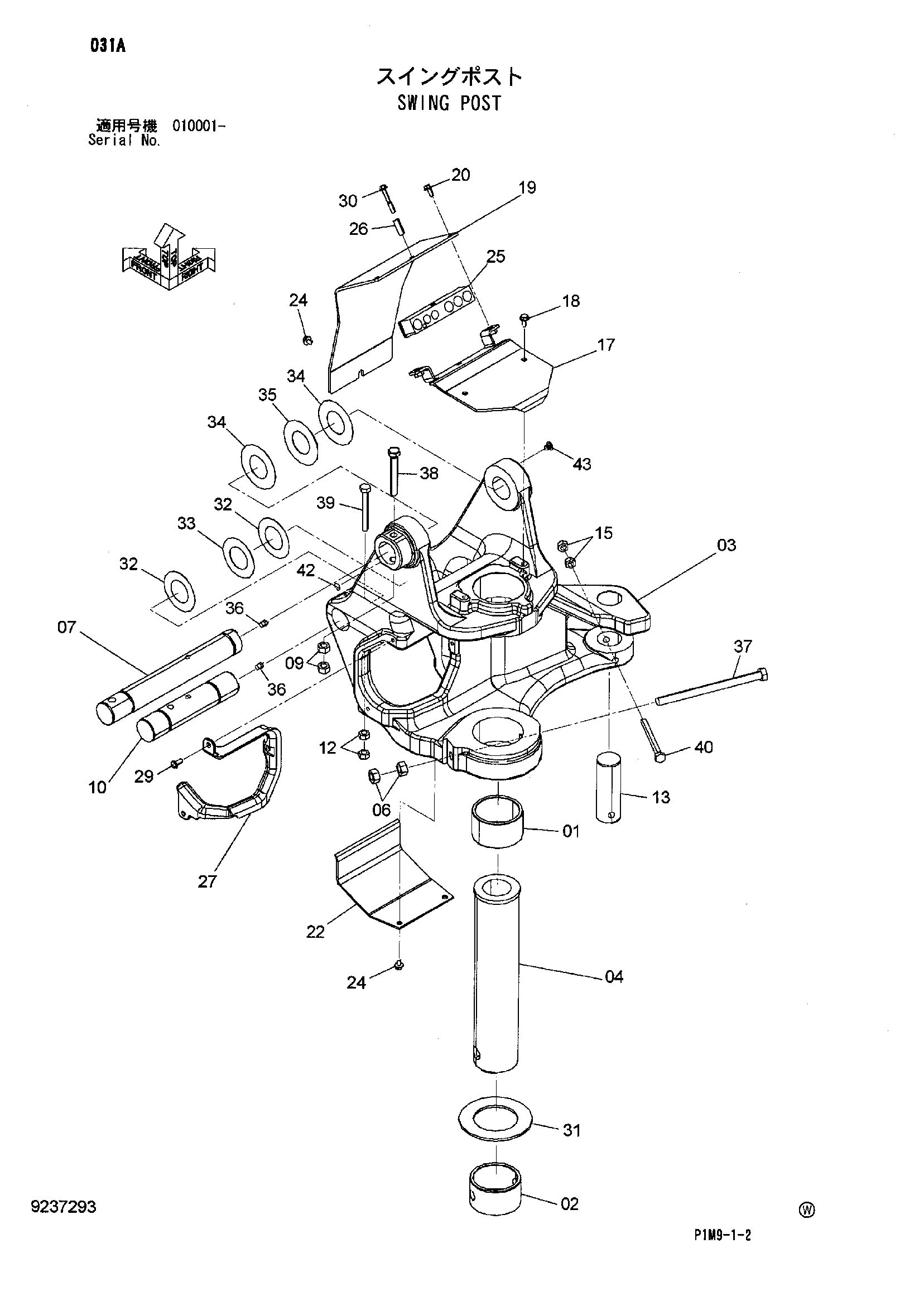

Заводская схема «Поворотная колонна» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4617094 | Втулка | 1 |
| 02 | 4617095 | Втулка | 1 |
| 03 | 0005130 | Свингпост | 1 |
| 04 | 4617092 | Палец | 1 |
| 06 | J950016 | Гайка | 2 |
| 07 | 4617063 | Палец | 1 |
| 09 | J950014 | Гайка | 2 |
| 10 | 4617076 | Палец | 1 |
| 12 | J950012 | Гайка | 2 |
| 13 | 4617080 | Палец | 1 |
| 15 | J950012 | Гайка | 2 |
| 17 | 8095322 | Крышка | 1 |
| 18 | J260820 | Болт с шайбой | 2 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Шайба | 1 |
| 19 | 3101743 | Крышка | 1 |
| 20 | J260820 | Болт с шайбой | 2 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Шайба | 1 |
| 22 | 9762145 | Крышка | 1 |
| 24 | J260816 | Болт с шайбой | 3 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Шайба | 1 |
| 25 | 4617108 | Резиновая прокладка | 1 |
| 26 | 4617093 | Втулка | 1 |
| 27 | 2050477 | Направляющая шланг | 1 |
| 29 | J650820 | Винт | 3 |
| 30 | J260855 | Болт с шайбой | 1 |
| 30A | J900855 | Болт | 1 |
| 30B | A590108 | Шайба | 1 |
| 31 | 4349880 | Упорная пластина | 1 |
| 32 | 4355653 | Регулировочная шайба 0.5mm | 2 |
| 33 | 4355659 | Регулировочная шайба 0.8mm | 1 |
| 34 | 4353803 | Регулировочная шайба 0.5mm | 2 |
| 35 | 4355599 | Регулировочная шайба 0.8mm | 1 |
| 36 | J75481 | Пресс-маслёнка | 2 |
| 37 | J901618 | Болт | 1 |
| 38 | J901400 | Болт | 1 |
| 39 | J901200 | Болт | 1 |
| 40 | J901206 | Болт | 1 |
| 42 | 4484294 | Пробка | 2 |
| 43 | 4288579 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
