Гидролинии хода — HITACHI ZX40U-2

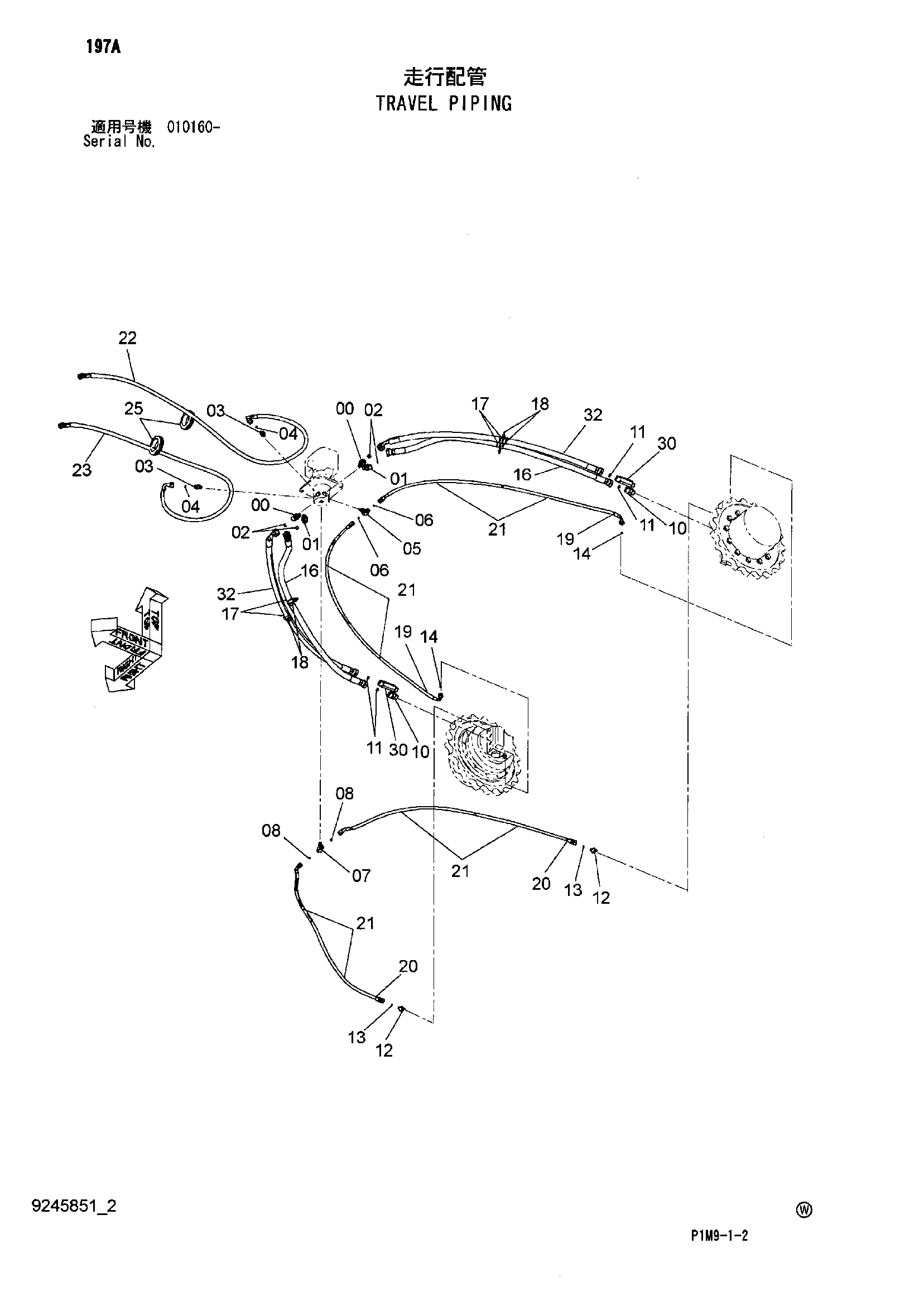

Заводская схема «Гидролинии хода» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4616942	Угловой штуцер	2
00	4640544	Адаптер	2
00	4640537	Угловой штуцер	2
00	4640544	Адаптер	2
00A	4509180	Уплотнительное кольцо	1
01	4616943	Адаптер	2
01	4640544	Адаптер	2
01	4640544	Адаптер	2
01A	4509180	Уплотнительное кольцо	1
02	4138938	Уплотнительное кольцо	4
02	4640533	Уплотнительное кольцо	4
02	4640533	Уплотнительное кольцо	4
03	4619554	Адаптер	2
03A	4509180	Уплотнительное кольцо	1
04	4138928	Уплотнительное кольцо	2
05	4617461	Тройник	1
05A	957366	Уплотнительное кольцо	1
06	4154235	Уплотнительное кольцо	2
07	4621136	Тройник	1
07A	4622072	Уплотнительное кольцо	1
08	4622073	Уплотнительное кольцо	2
10	4620399	Адаптер	2
10	4640545	Адаптер	2
10	4640545	Адаптер	2
10A	4506418	Уплотнительное кольцо	1
11	4138938	Уплотнительное кольцо	4
11	4640533	Уплотнительное кольцо	4
11	4640533	Уплотнительное кольцо	4
12	4621543	Адаптер	2
12A	4622346	Уплотнительное кольцо	1
13	4622073	Уплотнительное кольцо	2
14	4154235	Уплотнительное кольцо	2
16	3103894 замена: 3104832	Шланг	2
16	3104832	Шланг	2
16	3104832	Шланг	2
17	4621902	Амортизатор	4
18	4055311	Ленточный зажим	4
19	3103895	Шланг	2
20	3103896	Шланг	2
21	4327293	Защитный кожух	8
22	3102562	Шланг	1
23	3102563	Шланг	1
25	4618055	Резиновая втулка	2
30	4620399	Адаптер	2
30	4640546	Адаптер	2
30	4640545	Адаптер	2
30	4640546	Адаптер	2
32	3103894 замена: 3106032	Шланг	2
32	3106032	Шланг	2
32	3104832	Шланг	2
32	3106032	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
