Радиатор — HITACHI ZX40U-2

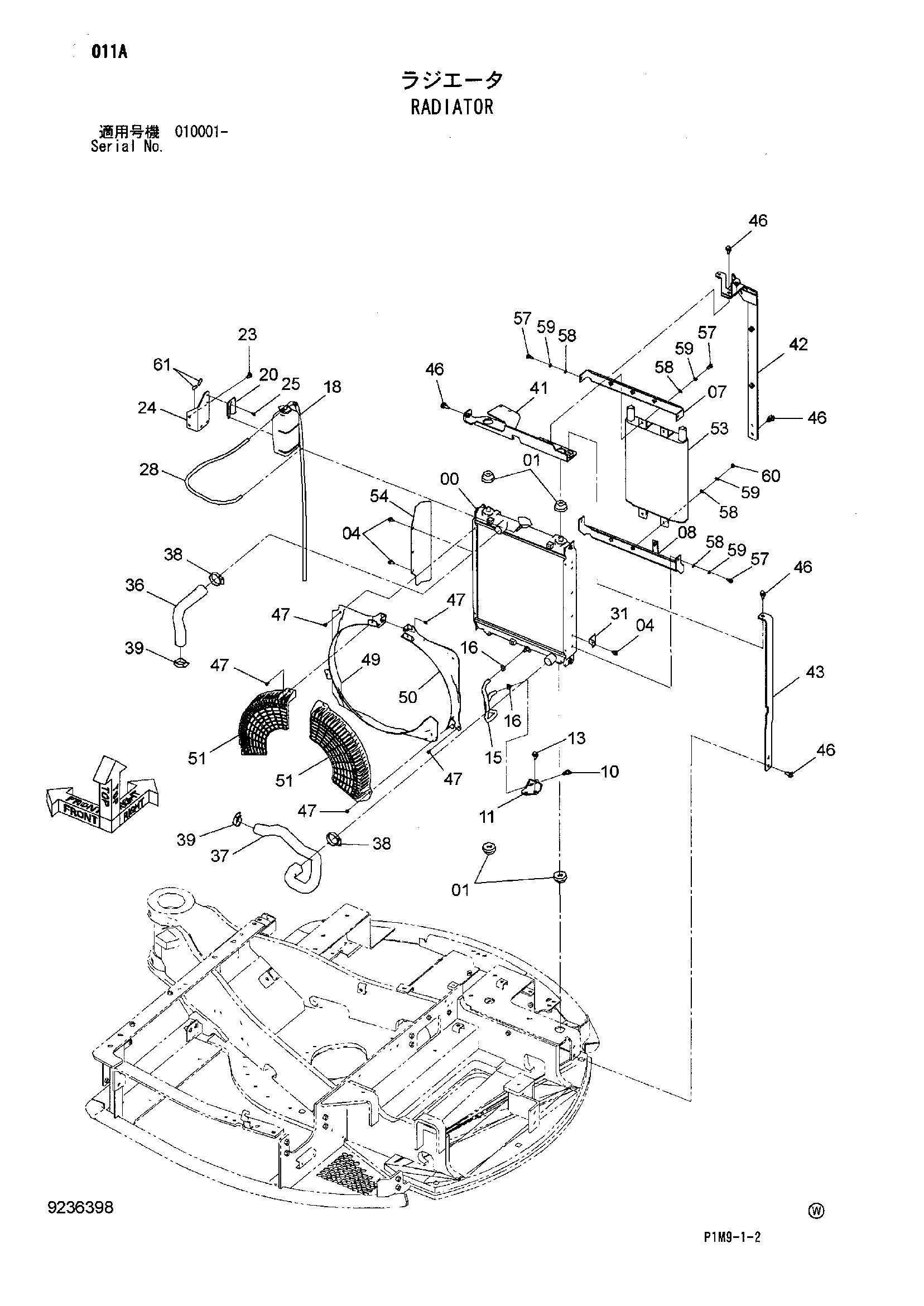

Заводская схема «Радиатор» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4616078 | Радиатор | 1 |
| 00A | 4419861 | Колпачок | 1 |
| 00B | 4434315 | Коре радиатор | 1 |
| 00C | 4638741 | Кронштейн | 2 |
| 00D | 4434318 | Втулка | 1 |
| 00E | 4434319 | Амортизатор | 1 |
| 00F | 4434323 | Болт с шайбой | 1 |
| 01 | 4402635 | Резиновая подушка | 4 |
| 04 | J260816 | Болт с шайбой | 3 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Шайба | 1 |
| 04 | J260816 | Болт с шайбой | 1 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Шайба | 1 |
| 07 | 8097748 | Кронштейн | 1 |
| 08 | 8099255 | Кронштейн | 1 |
| 10 | 4401687 | Кран | 1 |
| 11 | 4401686 | Кран | 1 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4429253 | Водяной шланг | 1 |
| 16 | 4339258 | Хомут шланга | 2 |
| 18 | 4450854 | Бак воды | 1 |
| 18A | 4397682 | Бак воды | 1 |
| 18B | 4397683 | Колпачок | 1 |
| 18C | 4398054 | Манжета | 1 |
| 18D | 4398055 | Резиновый шланг | 1 |
| 20 | 4367147 | Пластина | 1 |
| 23 | J260820 | Болт с шайбой | 2 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Шайба | 1 |
| 24 | 9763337 | Кронштейн | 1 |
| 25 | J260612 | Болт с шайбой | 2 |
| 25A | J900612 | Болт | 1 |
| 25B | A590106 | Шайба | 1 |
| 28 | 4421674 | Водяной шланг | 1 |
| 31 | 9761991 | Кронштейн | 1 |
| 36 | 3101302 | Водяной шланг | 1 |
| 37 | 3101301 | Водяной шланг | 1 |
| 38 | 4011675 | Хомут шланга | 2 |
| 39 | 4505243 | Хомут шланга | 2 |
| 41 | 7044865 | Кронштейн | 1 |
| 42 | 7045680 | Кронштейн | 1 |
| 43 | 3101307 | Кронштейн | 1 |
| 46 | J271025 | Болт с шайбой | 7 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | J260612 | Болт с шайбой | 10 |
| 47A | J900612 | Болт | 1 |
| 47B | A590106 | Шайба | 1 |
| 49 | 6023255 | Кожух | 1 |
| 50 | 7047439 | Кожух | 1 |
| 51 | 2052000 | Защита вентилятор | 2 |
| 53 | 4631388 | Масляный радиатор | 1 |
| 54 | 4631618 | Крышка | 1 |
| 57 | J900820 | Болт | 6 |
| 58 | A590108 | Плоская шайба | 8 |
| 59 | A590908 | Пружинная шайба | 8 |
| 60 | M500807 | Гайка | 2 |
| 61 | 4431045 | Амортизатор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
