Кондиционер (2-1) — HITACHI ZX40U-2

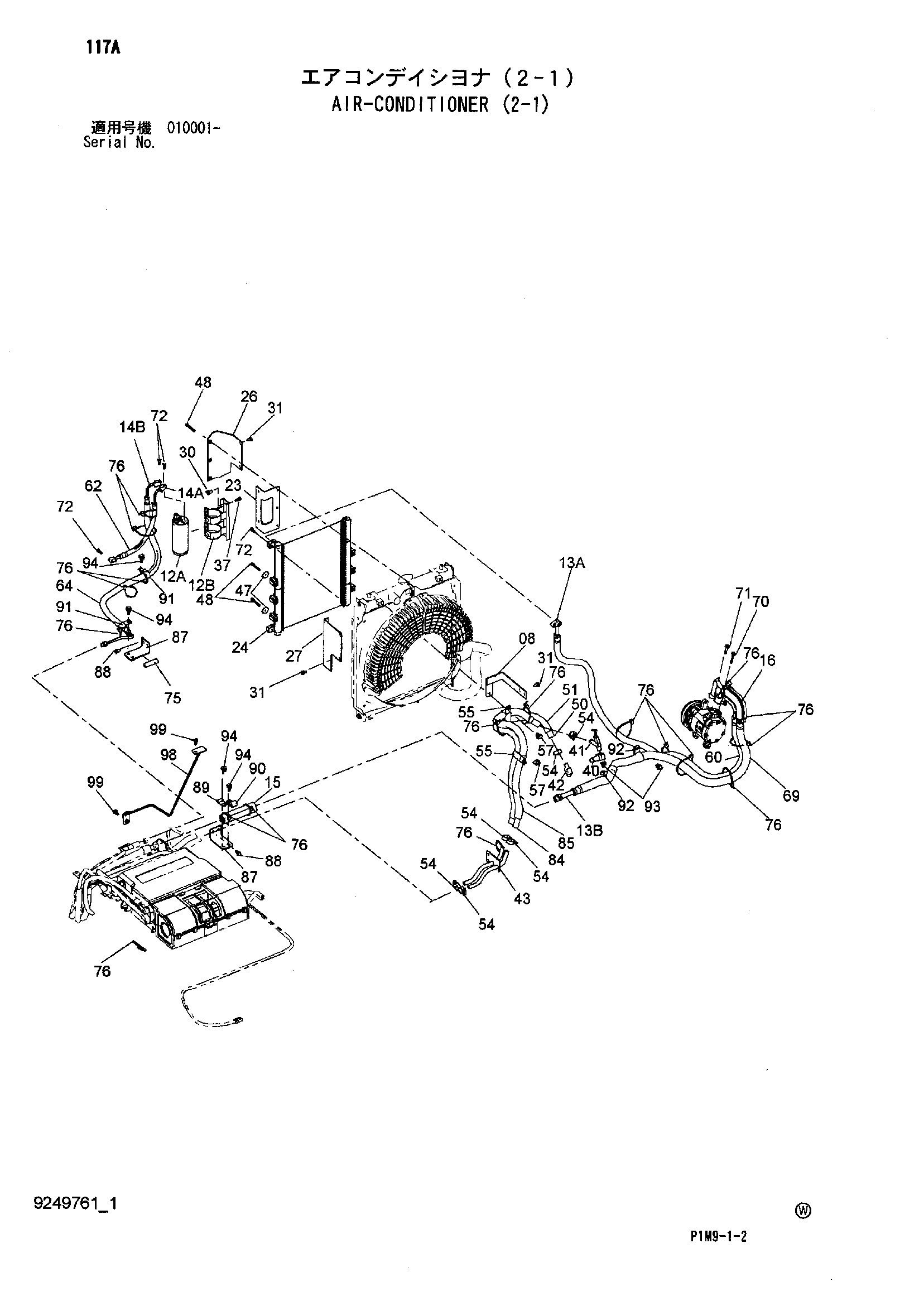

Заводская схема «Кондиционер (2-1)» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 9763893 | Кронштейн | 1 |
| 12 | 9252082 | Кондиционер | 1 |
| 12A | 4615806 | Осушитель | 1 |
| 12B | 4615807 | Кронштейн | 1 |
| 13 | 9252083 | Кондиционер | 1 |
| 13A | 4619715 | Шланг радиатора | 1 |
| 13B | 4619717 | Шланг радиатора | 1 |
| 14 | 9252084 | Кондиционер | 1 |
| 14A | 4615903 | Шланг радиатора | 1 |
| 14B | 4619716 | Шланг радиатора | 1 |
| 15 | 4430923 | Трубка | 1 |
| 16 | 4604536 | Трубка | 1 |
| 23 | 9763562 | Кронштейн | 1 |
| 24 | 4615805 | Конденсатор | 1 |
| 26 | 8096049 | Кронштейн | 1 |
| 27 | 8096050 | Кронштейн | 1 |
| 30 | J260820 | Болт с шайбой | 2 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | J260816 | Болт с шайбой | 5 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 37 | J260620 | Болт с шайбой | 2 |
| 37A | J900620 | Болт | 1 |
| 37B | A590106 | Плоская шайба | 1 |
| 40 | 4615854 | Адаптер | 1 |
| 41 | 4508050 | Кран | 1 |
| 42 | 4628446 | Угловой штуцер | 1 |
| 43 | 8096033 | Кронштейн | 1 |
| 47 | 4340301 | Шайба | 2 |
| 48 | J260650 | Болт с шайбой | 5 |
| 48A | J900650 | Болт | 1 |
| 48B | A590106 | Плоская шайба | 1 |
| 50 | 4399545 | Водяной шланг | 1 |
| 51 | 4353927 | Трубка | 1 |
| 54 | 4514699 | Хомут шланга | 6 |
| 55 | 4295017 | Зажим | 2 |
| 57 | J271020 | Болт с шайбой | 2 |
| 57A | J901020 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 60 | 4619718 | Трубка корругатед | 1 |
| 62 | 4327293 | Защитный кожух | 1 |
| 64 | 4327294 | Защитный кожух | 1 |
| 69 | 4619719 | Трубка корругатед | 1 |
| 70 | J260840 | Болт с шайбой | 1 |
| 70A | J900840 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 71 | J260830 | Болт с шайбой | 1 |
| 71A | J900830 | Болт | 1 |
| 71B | A590108 | Плоская шайба | 1 |
| 72 | J260625 | Болт с шайбой | 4 |
| 72A | J900625 | Болт | 1 |
| 72B | A590106 | Плоская шайба | 1 |
| 75 | 4288797 | Амортизатор | 1 |
| 76 | 4055312 | Ленточный зажим | 20 |
| 84 | 4412685 | Водяной шланг | 1 |
| 85 | 4628448 | Трубка корругатед | 1 |
| 87 | 9763448 | Кронштейн | 2 |
| 88 | J260820 | Болт с шайбой | 4 |
| 88A | J900820 | Болт | 1 |
| 88B | A590108 | Плоская шайба | 1 |
| 89 | 4190271 | Зажим | 1 |
| 90 | 4190253 | Зажим | 1 |
| 91 | 4190274 | Зажим | 2 |
| 92 | 4192035 | Зажим | 2 |
| 93 | J271020 | Болт с шайбой | 2 |
| 93A | J901020 | Болт | 1 |
| 93B | J222010 | Шайба | 1 |
| 94 | J271025 | Болт с шайбой | 4 |
| 94A | J901025 | Болт | 1 |
| 94B | J222010 | Шайба | 1 |
| 98 | 8099080 | Кронштейн | 1 |
| 99 | J260820 | Болт с шайбой | 2 |
| 99A | J900820 | Болт | 1 |
| 99B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
