Основные гидролинии (1-1) — HITACHI ZX40U-2

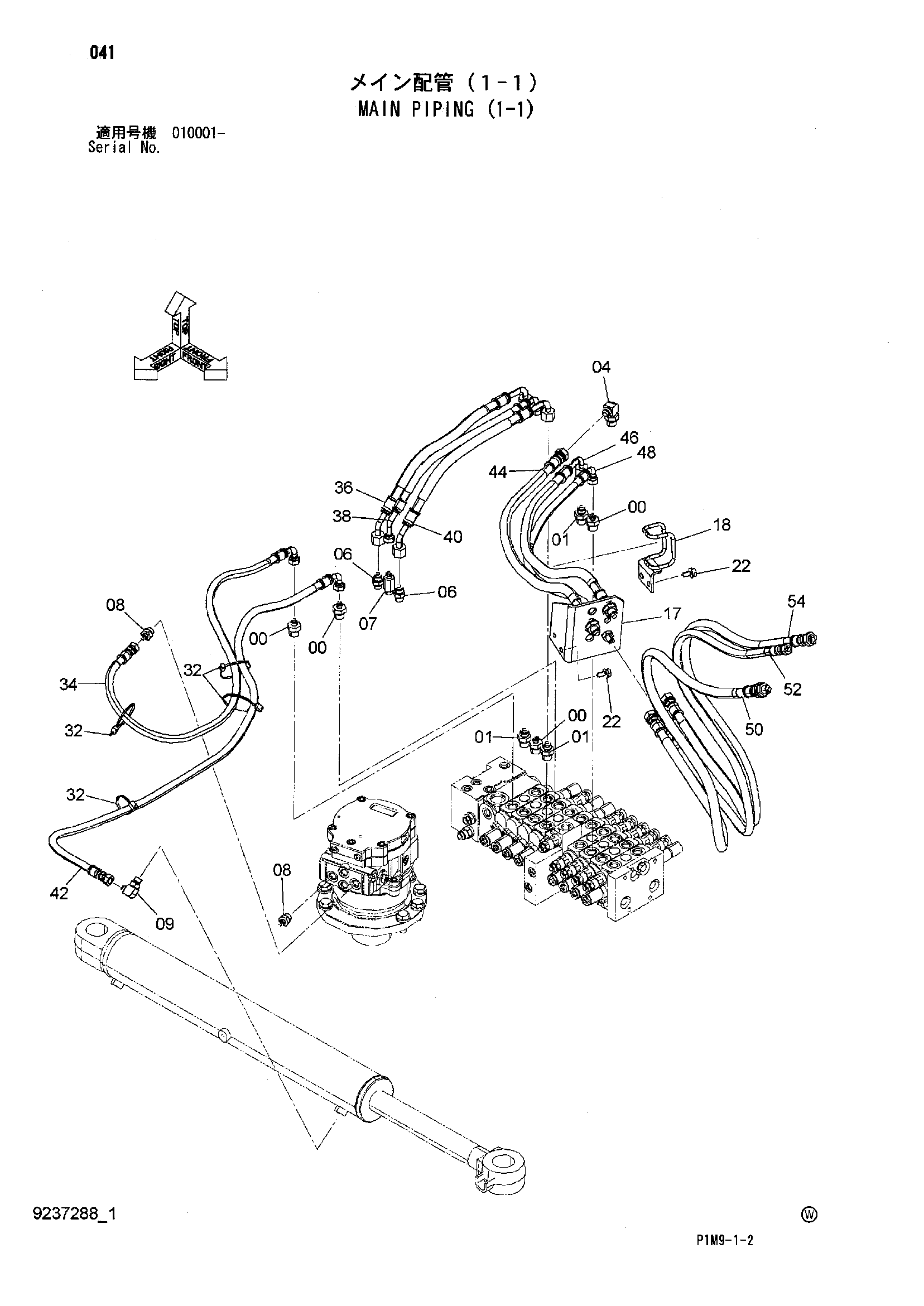

Заводская схема «Основные гидролинии (1-1)» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852143 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852144 | Адаптер | 3 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852134 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4276965 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4617342 | Кронштейн | 1 |
| 18 | 9762195 | Направляющая шланг | 1 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 32 | 4055312 | Ленточный зажим | 4 |
| 34 | 4628349 | Шланг | 1 |
| 36 | 4628351 | Шланг | 1 |
| 38 | 4628353 | Шланг | 1 |
| 40 | 4628364 | Шланг | 1 |
| 42 | 4628366 | Шланг | 1 |
| 44 | 4628368 | Шланг | 1 |
| 46 | 4628370 | Шланг | 1 |
| 48 | 4628372 | Шланг | 1 |
| 50 | 4628383 | Шланг | 1 |
| 52 | 4628385 | Шланг | 1 |
| 54 | 4628387 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
