2Ходовой многофункциональный трубопроводы — HITACHI ZX40U-2

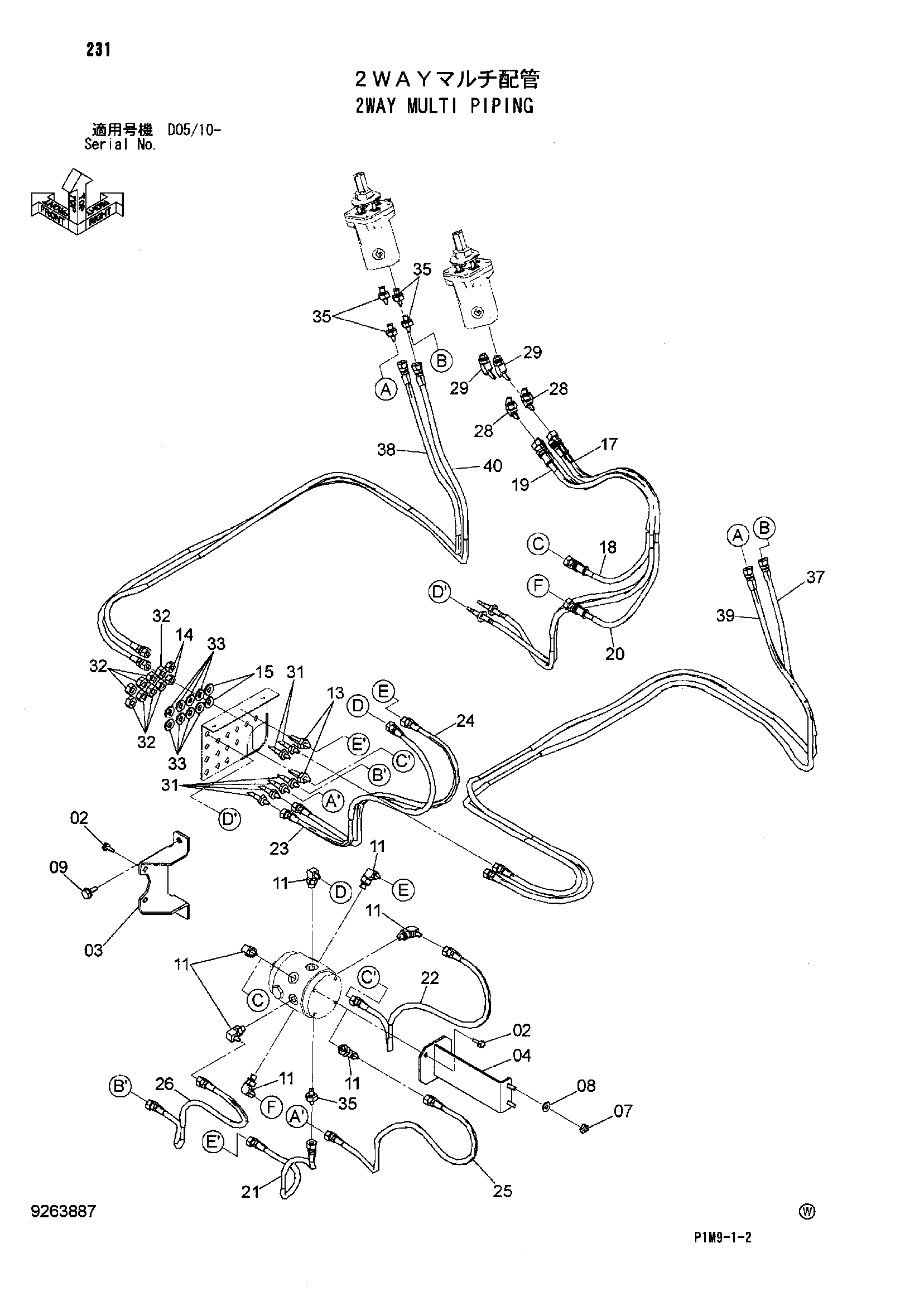

Заводская схема «2Ходовой многофункциональный трубопроводы» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 3102851 | Кронштейн | 1 |
| 04 | 8094646 | Кронштейн | 1 |
| 07 | J950010 | Гайка | 2 |
| 08 | A590110 | Плоская шайба | 2 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | A852322 | Угловой штуцер | 7 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4248117 | Адаптер | 2 |
| 14 | 4209198 | Гайка | 2 |
| 15 | A590112 | Плоская шайба | 2 |
| 17 | 4655455 | Шланг | 1 |
| 18 | 4655490 | Шланг | 1 |
| 19 | 4655457 | Шланг | 1 |
| 20 | 4655491 | Шланг | 1 |
| 21 | 4654178 | Пластиковый шланг | 1 |
| 22 | 4654179 | Пластиковый шланг | 1 |
| 23 | 4654180 | Пластиковый шланг | 1 |
| 24 | 4654181 | Пластиковый шланг | 1 |
| 25 | 4654182 | Пластиковый шланг | 1 |
| 26 | 4654183 | Пластиковый шланг | 1 |
| 28 | A852222 | Угловой штуцер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4474556 | Угловой штуцер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4653496 | Адаптер | 6 |
| 32 | J950012 | Гайка | 8 |
| 33 | A590112 | Плоская шайба | 8 |
| 35 | A852122 | Адаптер | 5 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4653571 | Пластиковый шланг | 1 |
| 38 | 4654173 | Пластиковый шланг | 1 |
| 39 | 4653573 | Пластиковый шланг | 1 |
| 40 | 4654175 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
