Кондиционер (1-1) — HITACHI ZX40U-2

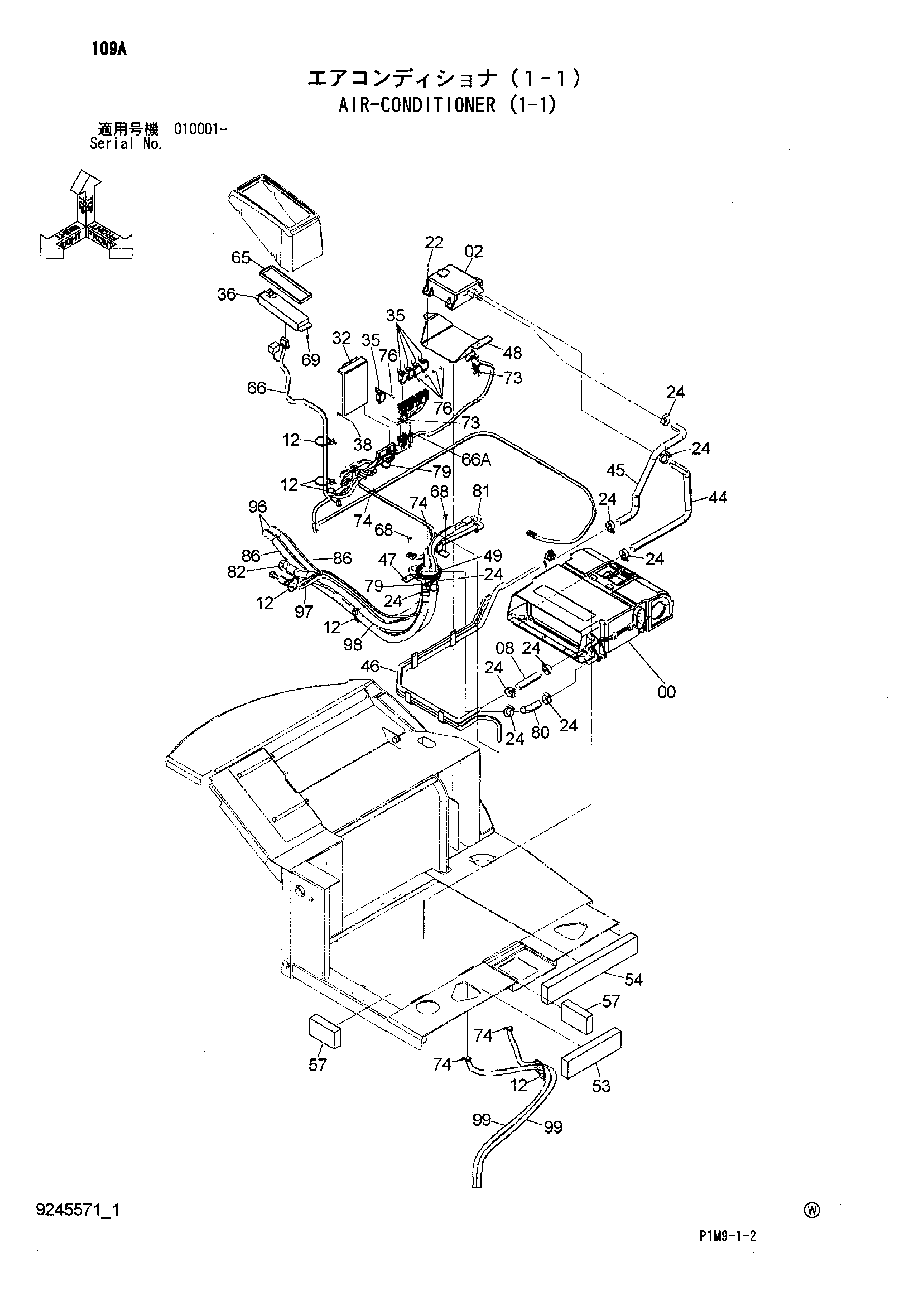

Заводская схема «Кондиционер (1-1)» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4617113 | Блок аиркон | 1 |
| 00A | 4635115 | Фильтр | 2 |
| 00B | 4635114 | Фильтр | 1 |
| 02 | 4615109 | Клапан | 1 |
| 08 | 4617155 | Водяной шланг | 1 |
| 12 | 4055312 | Ленточный зажим | 8 |
| 22 | J460620 | Винт с шайбой | 4 |
| 24 | 4514699 | Хомут шланга | 10 |
| 32 | 4617339 | Контроллер | 1 |
| 35 | 4607115 | Реле | 5 |
| 36 | 4617340 | Панель управление | 1 |
| 38 | J460408 | Винт с шайбой | 4 |
| 44 | 3103235 | Водяной шланг | 1 |
| 45 | 3103236 | Водяной шланг | 1 |
| 46 | 6023171 | Трубка водяной | 1 |
| 47 | 8098346 | Трубка водяной | 1 |
| 48 | 8097485 | Кронштейн | 1 |
| 49 | 4627226 | Резиновая втулка | 1 |
| 53 | 4627380 | Резиновая прокладка | 1 |
| 54 | 4627381 | Резиновая прокладка | 1 |
| 57 | 4627384 | Резиновая прокладка | 2 |
| 65 | 4627748 | Резиновая прокладка | 1 |
| 66 | 1032587 | Жгут проводов | 1 |
| 66A | 4628754 | Диод | 1 |
| 68 | J260820 | Болт с шайбой | 2 |
| 68A | J900820 | Болт | 1 |
| 68B | A590108 | Шайба | 1 |
| 69 | J680516 | Винт с шайбой | 4 |
| 73 | 4254600 | Зажим | 2 |
| 74 | 4326365 | Ленточный зажим | 2 |
| 76 | J680616 | Винт с шайбой | 5 |
| 79 | 4326365 | Ленточный зажим | 2 |
| 80 | 4377065 | Водяной шланг | 1 |
| 81 | 4630311 | Шланг радиатора | 1 |
| 82 | 4630312 | Шланг радиатора | 1 |
| 86 | 4630313 | Трубка корругатед | 2 |
| 96 | 4399545 | Водяной шланг | 2 |
| 97 | 4365869 | Трубка | 1 |
| 98 | 4633547 | Трубка | 1 |
| 99 | 4634653 | Водяной шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
