Ход пилотные гидролинии (2) — HITACHI ZX40U-2

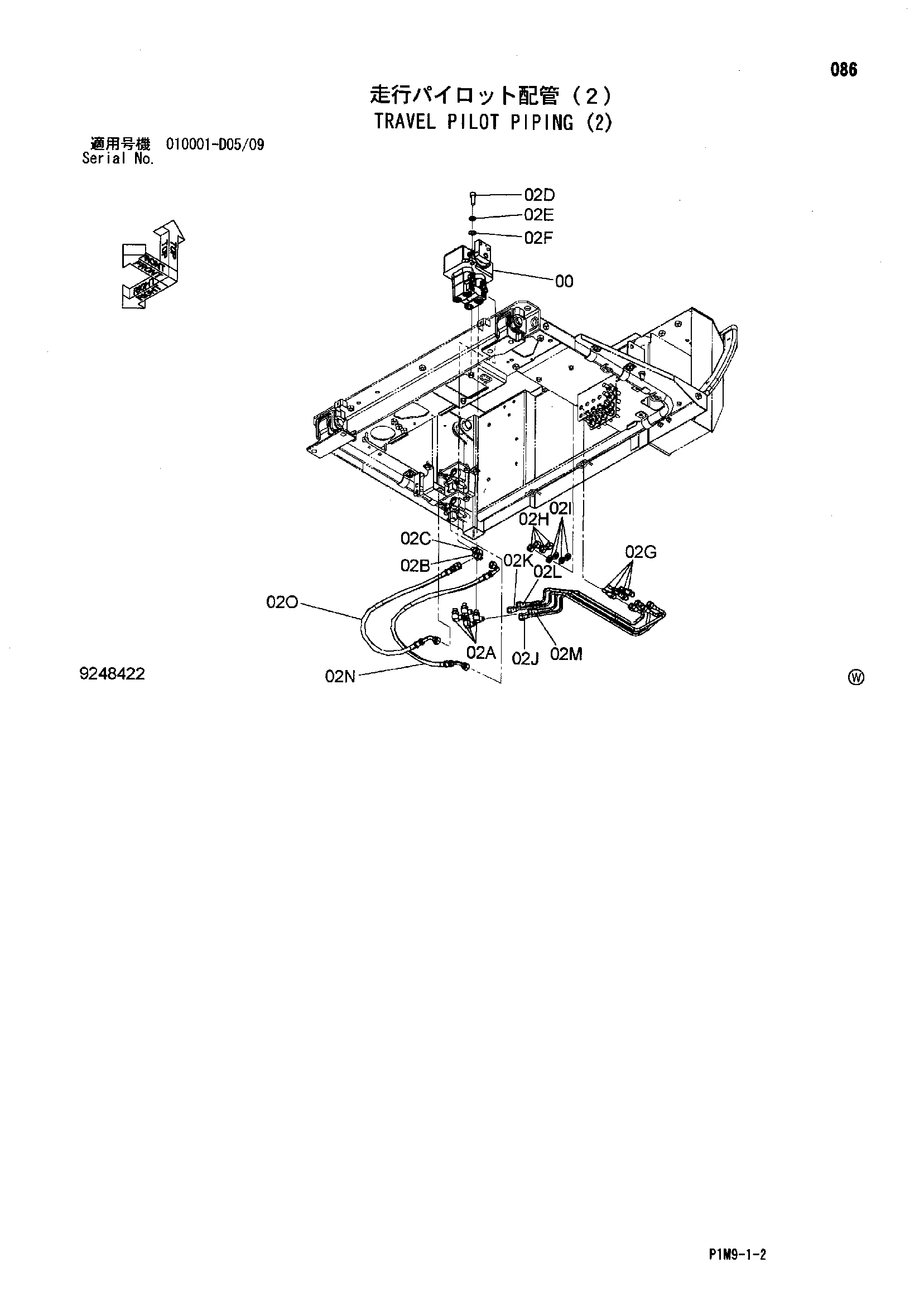

Заводская схема «Ход пилотные гидролинии (2)» для HITACHI ZX40U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609765 | Пилотный клапан | 1 |
| 02 | 9248377 | Гидролинии хода | 1 |
| 02A | 4293950 | Угловой штуцер | 4 |
| 02A1 | 957366 | Уплотнительное кольцо | 1 |
| 02B | A852122 | Адаптер | 1 |
| 02B1 | 957366 | Уплотнительное кольцо | 1 |
| 02C | A852322 | Угловой штуцер | 1 |
| 02C1 | 957366 | Уплотнительное кольцо | 1 |
| 02D | J781030 | Болт с внутренним шестигранником | 2 |
| 02E | A590910 | Пружинная шайба | 2 |
| 02F | A590110 | Плоская шайба | 2 |
| 02G | 4610482 | Адаптер | 4 |
| 02H | J950012 | Гайка | 4 |
| 02I | A590912 | Пружинная шайба | 4 |
| 02J | 3101223 | Трубка | 1 |
| 02K | 3101224 | Трубка | 1 |
| 02L | 3101225 | Трубка | 1 |
| 02M | 3101226 | Трубка | 1 |
| 02N | 4628980 | Шланг | 1 |
| 02O | 4628981 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
