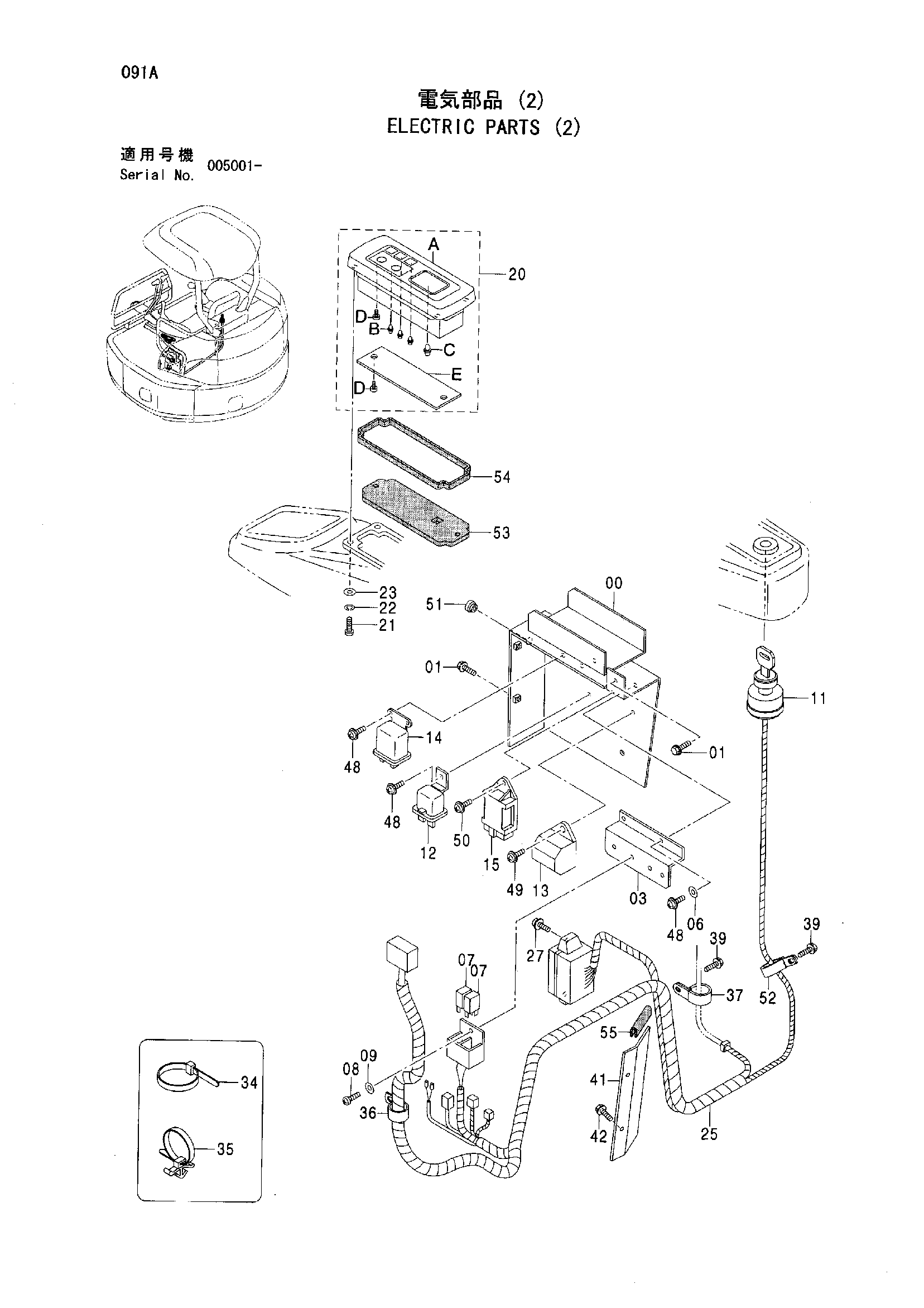

Электрооборудование (2) — HITACHI ZX40U

Заводская схема «Электрооборудование (2)» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8082604	Короб реле	1
01	J090820	Болт с шайбой	3
01	J260820 замена: J900820	Болт с шайбой	3
01	J260820 замена: A590108	Болт с шайбой	3
03	8076843	Кронштейн	1
06	J253106 замена: A590106	Плоская шайба	2
06	A590106	Плоская шайба	2
07	4394590	Реле	2
08	J691512	Винт	1
09	J253105 замена: A590105	Плоская шайба	1
09	A590105	Плоская шайба	1
12	4288451	Реле	1
13	4484741	Реле защитный	1
14	4355584	Реле	1
15	4468774	Таймер	1
20	4403739	Панель указатель	1
20A	4449185	Капот	1
20B	4449186	Лампа	3
20C	4449187	Лампа	1
20D	4449188	Самонарезающий винт	6
20E	4449189	Корпус	1
21	J691612	Винт	4
22	J252106 замена: A590906	Пружинная шайба	4
22	A590906	Пружинная шайба	4
23	J253106 замена: A590106	Плоская шайба	4
23	A590106	Плоская шайба	4
25	1030260	Жгут проводов	1
27	J680620	Винт с шайбой	2
34	4055312	Ленточный зажим	10
34	4055312	Ленточный зажим	11
35	4254600	Зажим	5
36	4190277 замена: 4190264	Зажим	1
36	4190264	Зажим	1
37	4190261	Зажим	1
39	J090820	Болт с шайбой	2
39	J260820 замена: J900820	Болт с шайбой	2
39	J260820 замена: A590108	Болт с шайбой	2
41	4449180	Крышка	1
42	J090820	Болт с шайбой	2
42	J260820 замена: J900820	Болт с шайбой	2
42	J260820 замена: A590108	Болт с шайбой	2
48	J670614	Винт с шайбой	5
49	J680616	Винт с шайбой	1
50	J680620	Винт с шайбой	1
51	4236262	Резиновая втулка	1
52	4190253	Зажим	1
53	4477252	Резиновая прокладка	1
54	4477251	Резиновая прокладка	1
55	4399148	Амортизатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
