Педаль управления поворотом стрелы (2) — HITACHI ZX40U

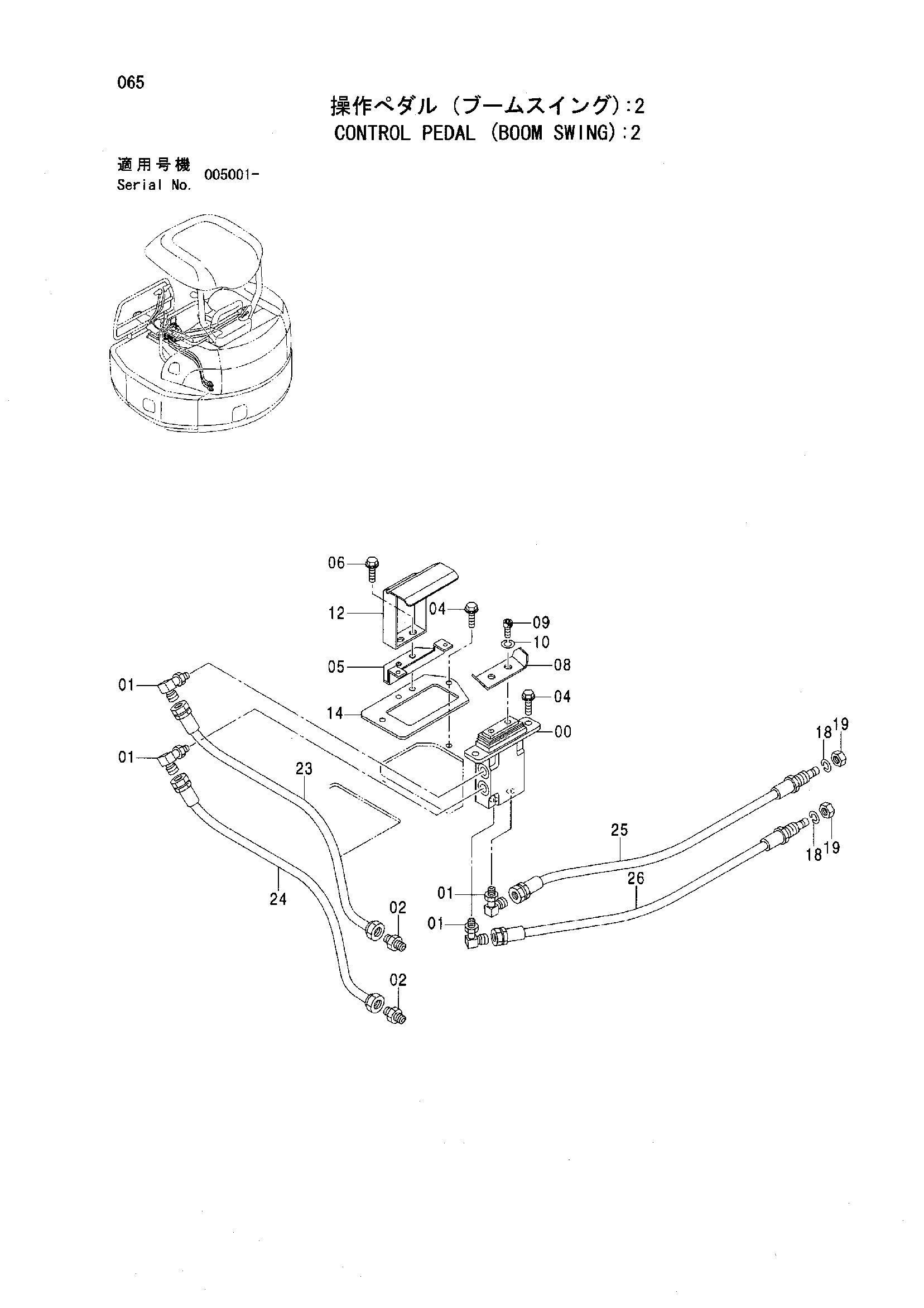

Заводская схема «Педаль управления поворотом стрелы (2)» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467245 | Пилотный клапан | 1 |
| 01 | 4434981 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4042030 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | J090820 | Болт с шайбой | 4 |
| 04 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 04 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 05 | 4468906 | Кронштейн | 1 |
| 06 | J090825 | Болт с шайбой | 2 |
| 06 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 06 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 08 | 9758030 | Педаль | 1 |
| 09 | J770816 замена: J780816 | Болт с внутренним шестигранником | 2 |
| 09 | J780816 | Болт с внутренним шестигранником | 2 |
| 10 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 10 | A590908 | Пружинная шайба | 2 |
| 12 | 8087066 | Крышка | 1 |
| 14 | 9758384 | Пластина | 1 |
| 18 | J252212 замена: A590912 | Пружинная шайба | 2 |
| 18 | A590912 | Пружинная шайба | 2 |
| 19 | J231212 замена: J950012 | Гайка | 2 |
| 19 | J950012 | Гайка | 2 |
| 23 | 4474970 | Шланг | 1 |
| 24 | 4474971 | Шланг | 1 |
| 25 | 4474972 | Шланг | 1 |
| 26 | 4474973 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
