Топливные трубопроводы — HITACHI ZX40U

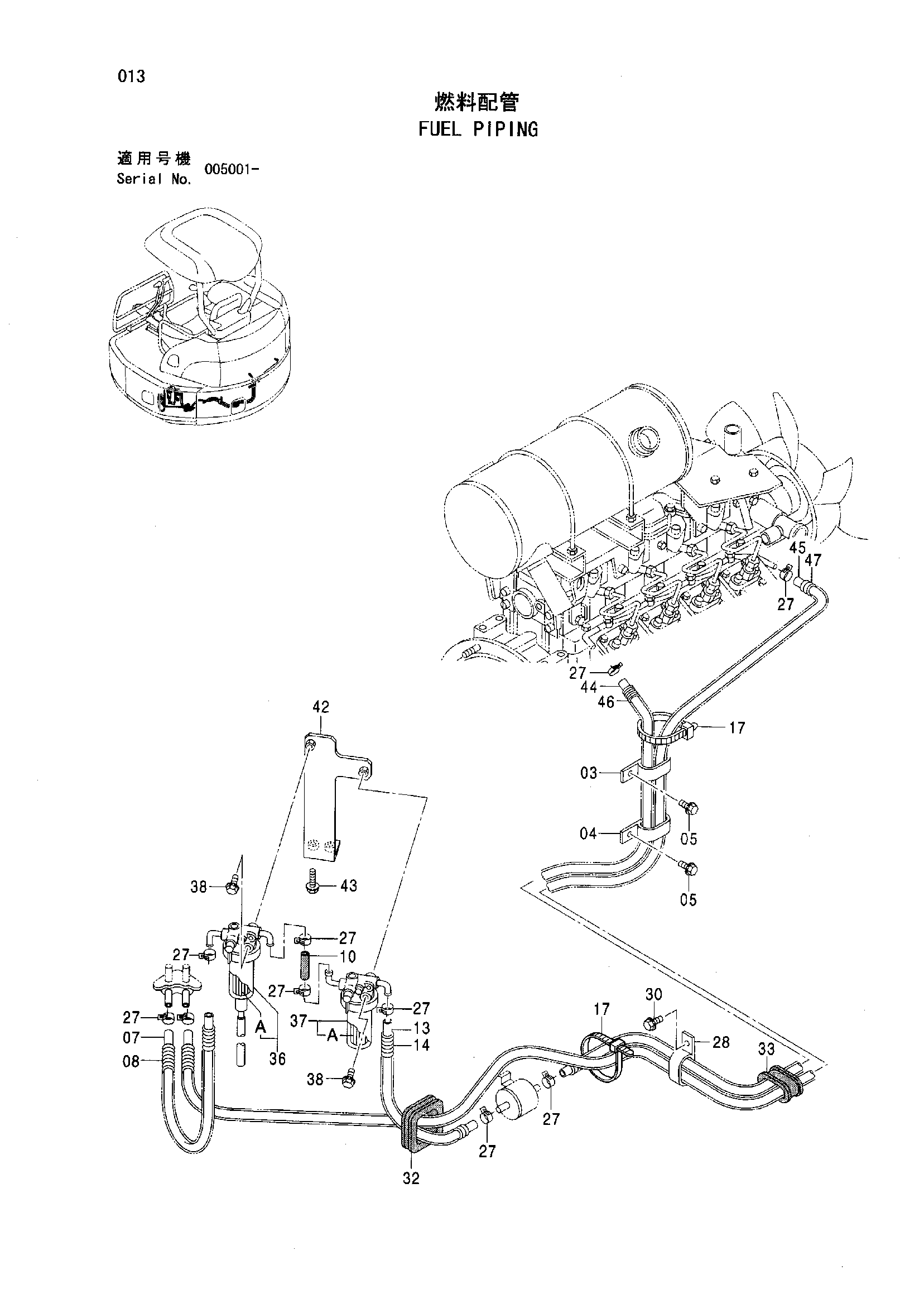

Заводская схема «Топливные трубопроводы» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4190291 | Зажим | 1 |
| 03 | 4192034 | Зажим | 1 |
| 04 | 4190291 | Зажим | 1 |
| 05 | J041016 | Болт с шайбой | 2 |
| 05 | J271016 замена: J901016 | Болт с шайбой | 2 |
| 05 | J271016 замена: J222010 | Болт с шайбой | 2 |
| 07 | 4383152 | Топливный шланг | 1 |
| 08 | 4400457 | Трубка | 1 |
| 10 | 4349593 | Топливный шланг | 1 |
| 13 | 4478723 | Топливный шланг | 1 |
| 14 | 4478722 | Трубка | 1 |
| 17 | 4055312 | Ленточный зажим | 2 |
| 27 | 4339258 | Хомут шланга | 10 |
| 28 | 4190282 | Зажим | 1 |
| 30 | J090820 | Болт с шайбой | 1 |
| 30 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 30 | J260820 замена: A590108 | Болт с шайбой | 1 |
| 32 | 4205082 | Резиновая втулка | 1 |
| 33 | 4393101 | Резиновая втулка | 1 |
| 36 | 4468770 | Фильтр | 1 |
| 36A | 4484740 | Комплект элемент | 1 |
| 37 | 4399160 | Топливный фильтр | 1 |
| 37A | 4454529 | Комплект элемент | 1 |
| 38 | J090870 | Болт с шайбой | 2 |
| 38 | J260870 замена: J900870 | Болт с шайбой | 2 |
| 38 | J260870 замена: A590108 | Болт с шайбой | 2 |
| 42 | 8088301 | Кронштейн | 1 |
| 43 | J090820 | Болт с шайбой | 2 |
| 43 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 43 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 44 | 4346564 | Топливный шланг | 1 |
| 45 | 4346829 | Топливный шланг | 1 |
| 46 | 4346674 | Трубка | 1 |
| 47 | 4468586 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
