Датчик рукояти [ML Crane] — HITACHI ZX40U

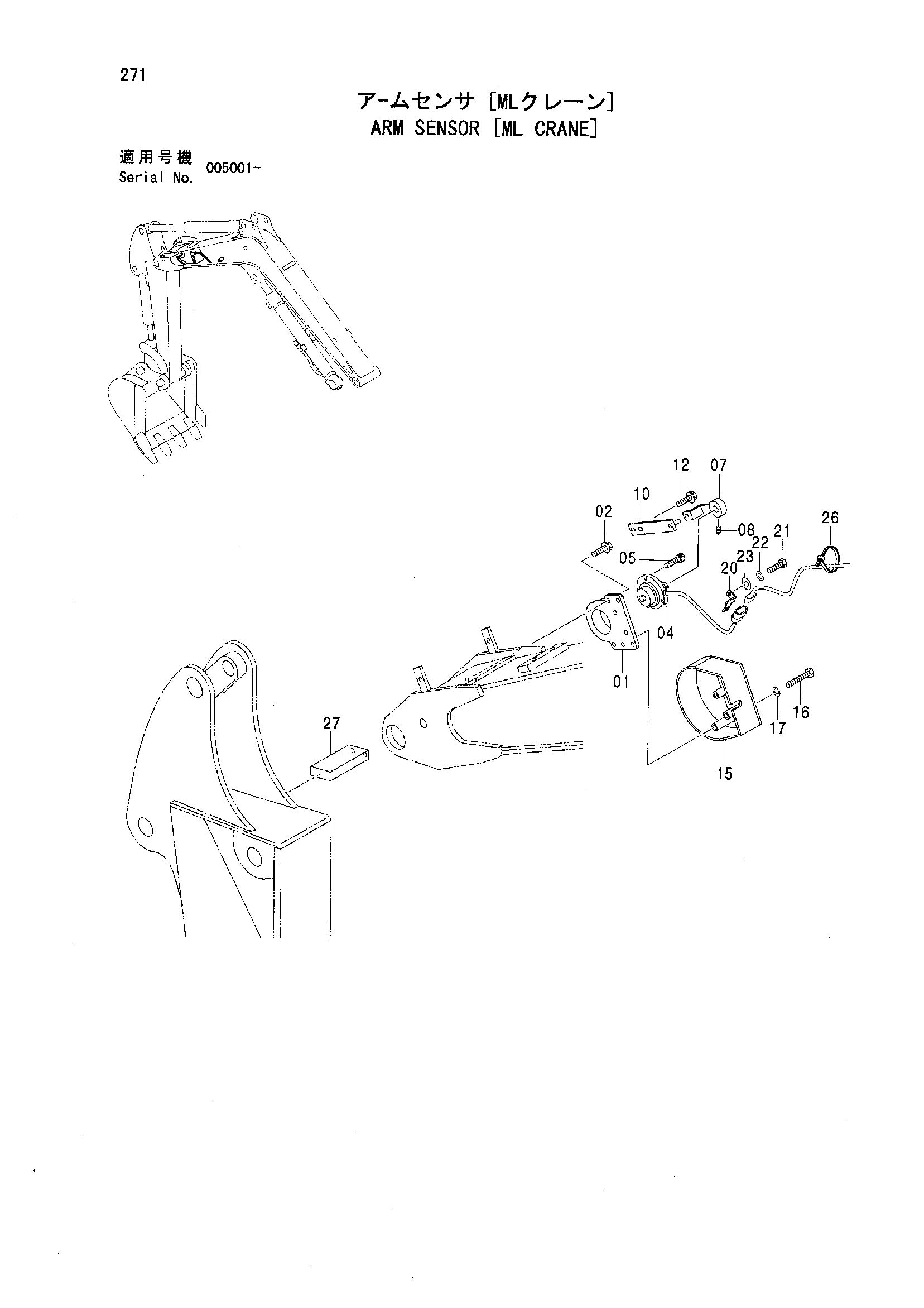

Заводская схема «Датчик рукояти [ML Crane]» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Датчик рукояти [ML Crane] HITACHI ZX40U](/catalog-drawings/64/646e9019-db3e-487b-a7de-66185a7e797b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8080405 | Сиденье | 1 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Плоская шайба | 1 |
| 04 | 4451098 | Датчик угла | 1 |
| 05 | J780820 | Болт с внутренним шестигранником | 3 |
| 07 | 9754924 | Рычаг | 1 |
| 08 | M040612 | Установочный винт | 1 |
| 10 | 9761498 | Рычаг | 1 |
| 12 | J260820 | Болт с шайбой | 2 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 15 | 7038589 | Крышка | 1 |
| 16 | J901085 | Болт | 3 |
| 17 | A590910 | Пружинная шайба | 3 |
| 20 | 4408572 | Кронштейн | 1 |
| 21 | J901016 | Болт | 1 |
| 22 | A590910 | Пружинная шайба | 1 |
| 23 | A590110 | Плоская шайба | 1 |
| 26 | 4055311 | Ленточный зажим | 7 |
| 27 | 4610364 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
