Трубопроводы масляного радиатора (1-1) — HITACHI ZX40U

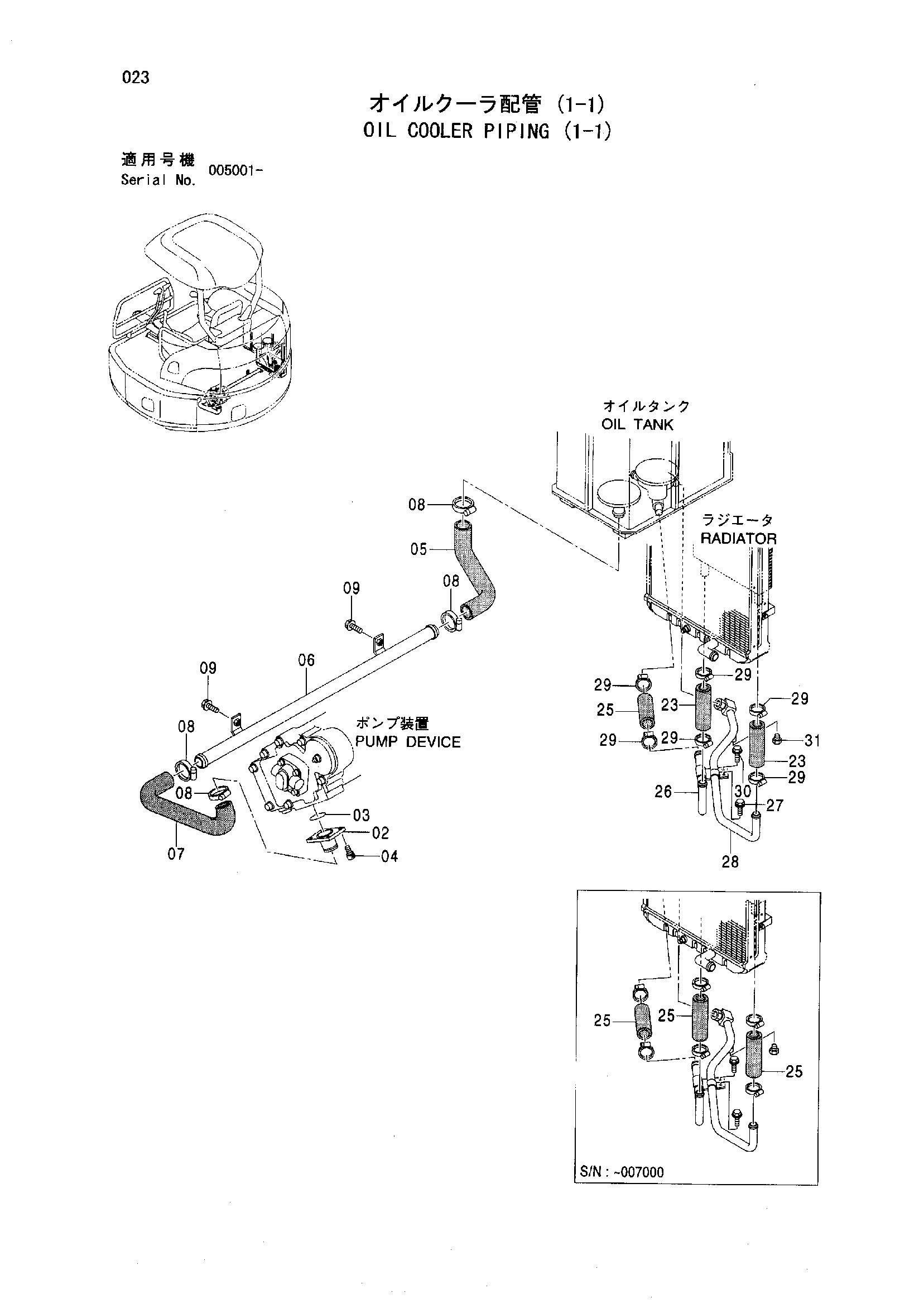

Заводская схема «Трубопроводы масляного радиатора (1-1)» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9750291 | Всасывающая трубка | 1 |
| 03 | A810040 | Уплотнительное кольцо | 1 |
| 04 | J771025 замена: J781025 | Болт с внутренним шестигранником | 4 |
| 04 | J781025 | Болт с внутренним шестигранником | 4 |
| 05 | 3080516 | Резиновый шланг | 1 |
| 06 | 7031164 | Всасывающая трубка | 1 |
| 07 | 3094412 | Резиновый шланг | 1 |
| 08 | 4505385 | Хомут шланга | 4 |
| 09 | J051025 | Болт с шайбой | 2 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 09 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 23 | 4618770 | Резиновый шланг | 2 |
| 25 | 4120247 | Резиновый шланг | 3 |
| 25 | 4120247 | Резиновый шланг | 1 |
| 26 | 8086752 | Обратная трубка | 1 |
| 27 | J001030 | Болт с шайбой | 1 |
| 27 | J281030 замена: J901030 | Болт с шайбой | 1 |
| 27 | J281030 замена: 4486055 | Болт с шайбой | 1 |
| 28 | 8086753 | Обратная трубка | 1 |
| 29 | 4505243 | Хомут шланга | 6 |
| 30 | J051025 | Болт с шайбой | 1 |
| 30 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 30 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 31 | 4174541 | Пробка | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
