Облицовка (1-1) — HITACHI ZX40U

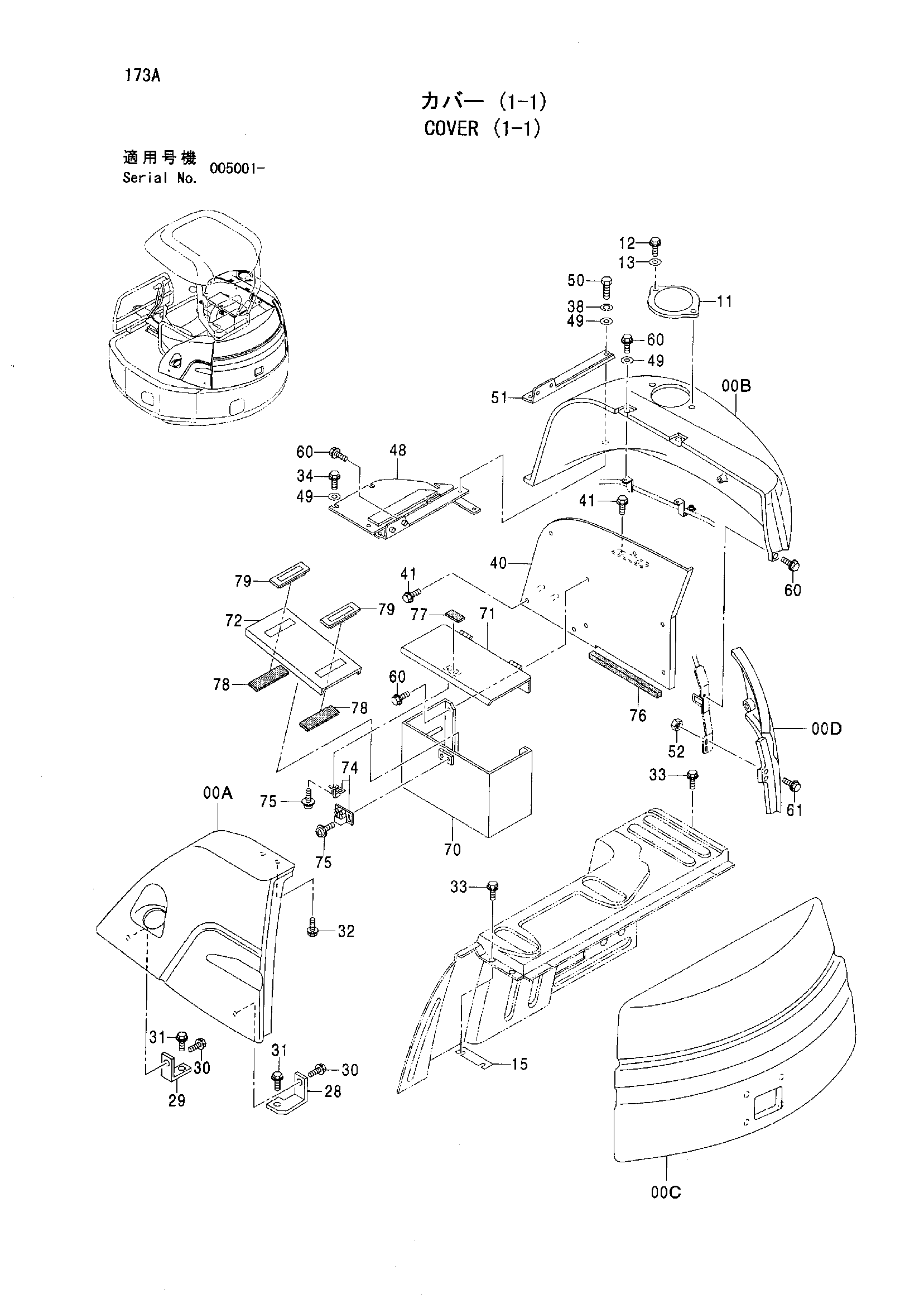

Заводская схема «Облицовка (1-1)» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4607066	Крышка в сборе	1
00A	4485790	Крышка	1
00B	4607067	Крышка	1
00C	4485796	Крышка	1
00D	4485801	Крышка	1
11	3091308	Крышка	1
12	4373779 замена: J090620	Винт	2
12	J090620	Болт с шайбой	2
12	J260620 замена: J900620	Болт с шайбой	2
12	J260620 замена: A590106	Болт с шайбой	2
13	J254006	Шайба	2
15	4402916	Регулировочная шайба 1.0	1
28	4393556	Кронштейн	1
29	4393557	Кронштейн	1
30	J090818	Болт с шайбой	2
30	J260816 замена: J900816	Болт с шайбой	2
30	J260816 замена: A590108	Болт с шайбой	2
31	J090825	Болт с шайбой	2
31	J260825 замена: J900825	Болт с шайбой	2
31	J260825 замена: A590108	Болт с шайбой	2
32	J090835	Болт с шайбой	2
32	J260835 замена: J900835	Болт с шайбой	2
32	J260835 замена: A590108	Болт с шайбой	2
33	J090820	Болт с шайбой	3
33	J260820 замена: J900820	Болт с шайбой	3
33	J260820 замена: A590108	Болт с шайбой	3
34	J090825	Болт с шайбой	7
34	J260825 замена: J900825	Болт с шайбой	7
34	J260825 замена: A590108	Болт с шайбой	7
38	A590908	Пружинная шайба	2
40	7042549 замена: 7043269	Кронштейн	1
40	7042549 замена: 7043270	Кронштейн	1
40	7042549 замена: 8089766	Кронштейн	1
40	7043269	Кронштейн	1
41	J090820	Болт с шайбой	4
41	J260820 замена: J900820	Болт с шайбой	4
41	J260820 замена: A590108	Болт с шайбой	4
48	7041177	Кронштейн	1
49	4346037 замена: 4338215	Шайба	8
49	4338215	Шайба	8
50	J080825 замена: J900825	Болт с шайбой	2
50	J080825 замена: A590908	Болт с шайбой	2
50	J080825 замена: 4338215	Болт с шайбой	2
50	J900825	Болт	2
51	4479552	Пластина	1
52	J231108	Гайка	2
52	M500807	Гайка	2
60	J090816	Болт с шайбой	9
60	J260816 замена: J900816	Болт с шайбой	9
60	J260816 замена: A590108	Болт с шайбой	9
61	J090825	Болт с шайбой	2
61	J260825 замена: J900825	Болт с шайбой	2
61	J260825 замена: A590108	Болт с шайбой	2
70	7042668 замена: 7043270	Кронштейн	1
70	7042668 замена: 8089766	Кронштейн	1
70	7042668 замена: 7043269	Кронштейн	1
70	7043270 замена: 7044006	Кронштейн	1
70	7043270 замена: 8090883	Кронштейн	1
70	7043270 замена: 4489447	Кронштейн	1
70	7044006	Кронштейн	1
71	8088657 замена: 8089766	Кронштейн	1
71	8088657 замена: 7043269	Кронштейн	1
71	8088657 замена: 7043270	Кронштейн	1
71	8089766 замена: 8090883	Кронштейн	1
71	8089766 замена: 4489447	Кронштейн	1
71	8089766 замена: 7044006	Кронштейн	1
71	8090883	Кронштейн	1
72	4482278 замена: 4489447	Пластина	1
72	4482278 замена: 7044006	Пластина	1
72	4482278 замена: 8090883	Пластина	1
72	4489447	Пластина	1
74	4476250	Защёлка	1
75	J460308	Винт с шайбой	4
76	4481971	Резиновая прокладка	1
77	4481877	Резиновая прокладка	1
78	4483192	Резиновая прокладка	1
79	4483577	Рукоятка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
