Правая консоль [навес] — HITACHI ZX40U

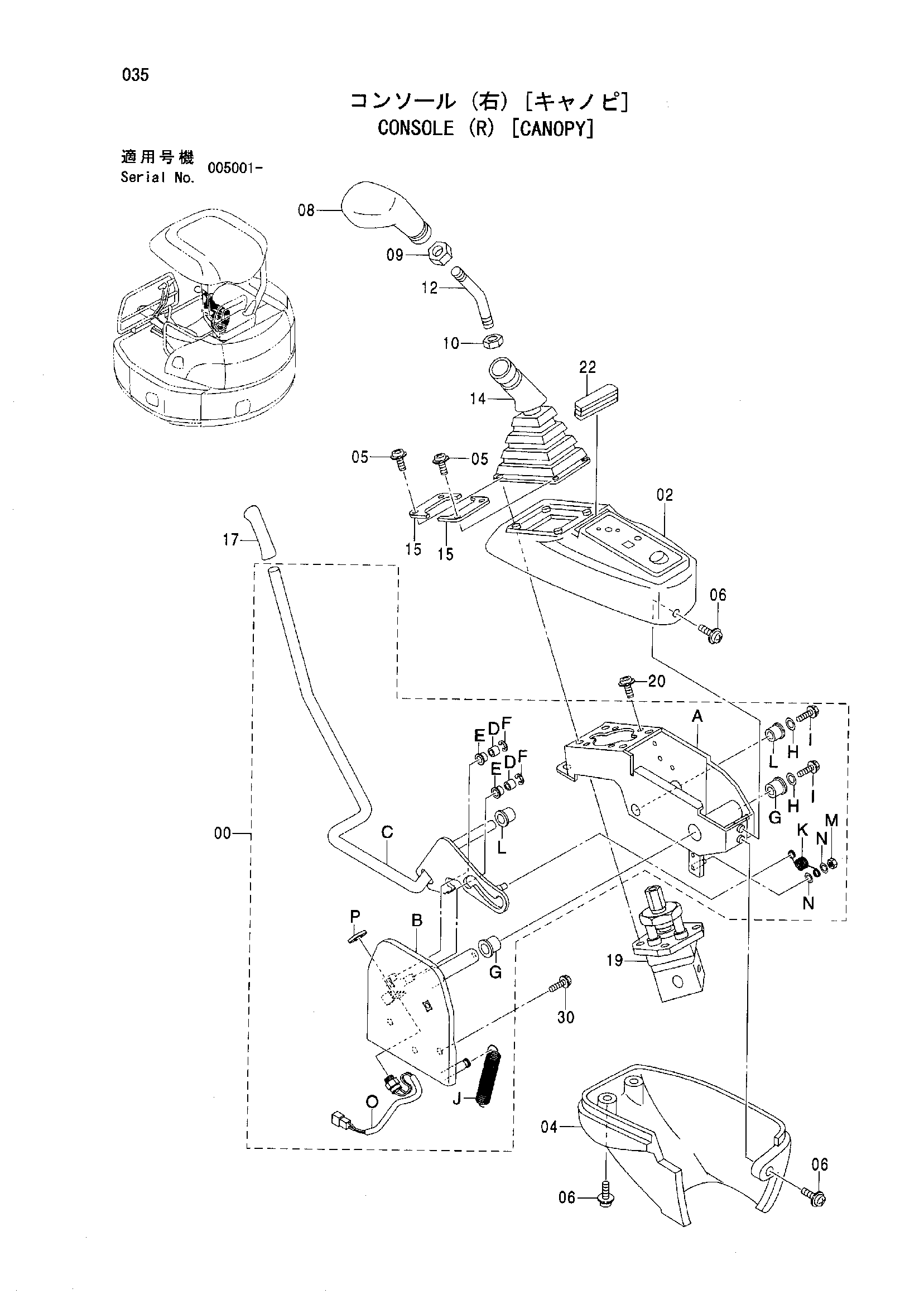

Заводская схема «Правая консоль [навес]» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Правая консоль [навес] HITACHI ZX40U](/catalog-drawings/80/805ac6df-1573-4a78-aef4-3ff147418ee1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4461137 | Рама | 1 |
| 00A | 4601937 | Рама | 1 |
| 00B | 4601939 | Кронштейн | 1 |
| 00C | 4601941 | Рычаг блокировка | 1 |
| 00D | 4393842 | Втулка | 2 |
| 00E | 4435377 | Втулка | 2 |
| 00F | 4435378 | Кольцо ретаиниг | 2 |
| 00G | 4435371 | Втулка | 2 |
| 00H | 4435368 | Шайба | 2 |
| 00I | 4372337 | Болт | 2 |
| 00J | 4601942 | Пружина | 1 |
| 00K | 4601944 | Пружина торсион | 1 |
| 00L | 4479635 | Втулка пальца | 2 |
| 00M | 4372328 | Гайка | 1 |
| 00N | 4383006 | Шайба | 2 |
| 00O | 4392059 | Выключатель | 1 |
| 00P | 4601905 | Гайка | 1 |
| 02 | 4458286 | Крышка | 1 |
| 04 | 4458287 | Крышка | 1 |
| 05 | J680625 | Винт с шайбой | 4 |
| 06 | J680616 | Винт с шайбой | 4 |
| 08 | 2045473 | Рукоятка | 1 |
| 09 | J952012 | Гайка | 1 |
| 10 | J950014 | Гайка | 1 |
| 12 | 4488460 | Рычаг | 1 |
| 14 | 2045470 | Защитный чехол | 1 |
| 15 | 4458366 | Пластина | 2 |
| 17 | 4377660 | Рукоятка | 1 |
| 19 | 4462567 | Пилотный клапан | 1 |
| 20 | J020816 | Болт с шайбой | 4 |
| 20 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 20 | J260816 замена: A590108 | Болт с шайбой | 4 |
| 22 | 4459185 | Резиновая втулка | 1 |
| 30 | J090820 | Болт с шайбой | 3 |
| 30 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 30 | J260820 замена: A590108 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
