Гидроцилиндр поворота стрелы — HITACHI ZX40U

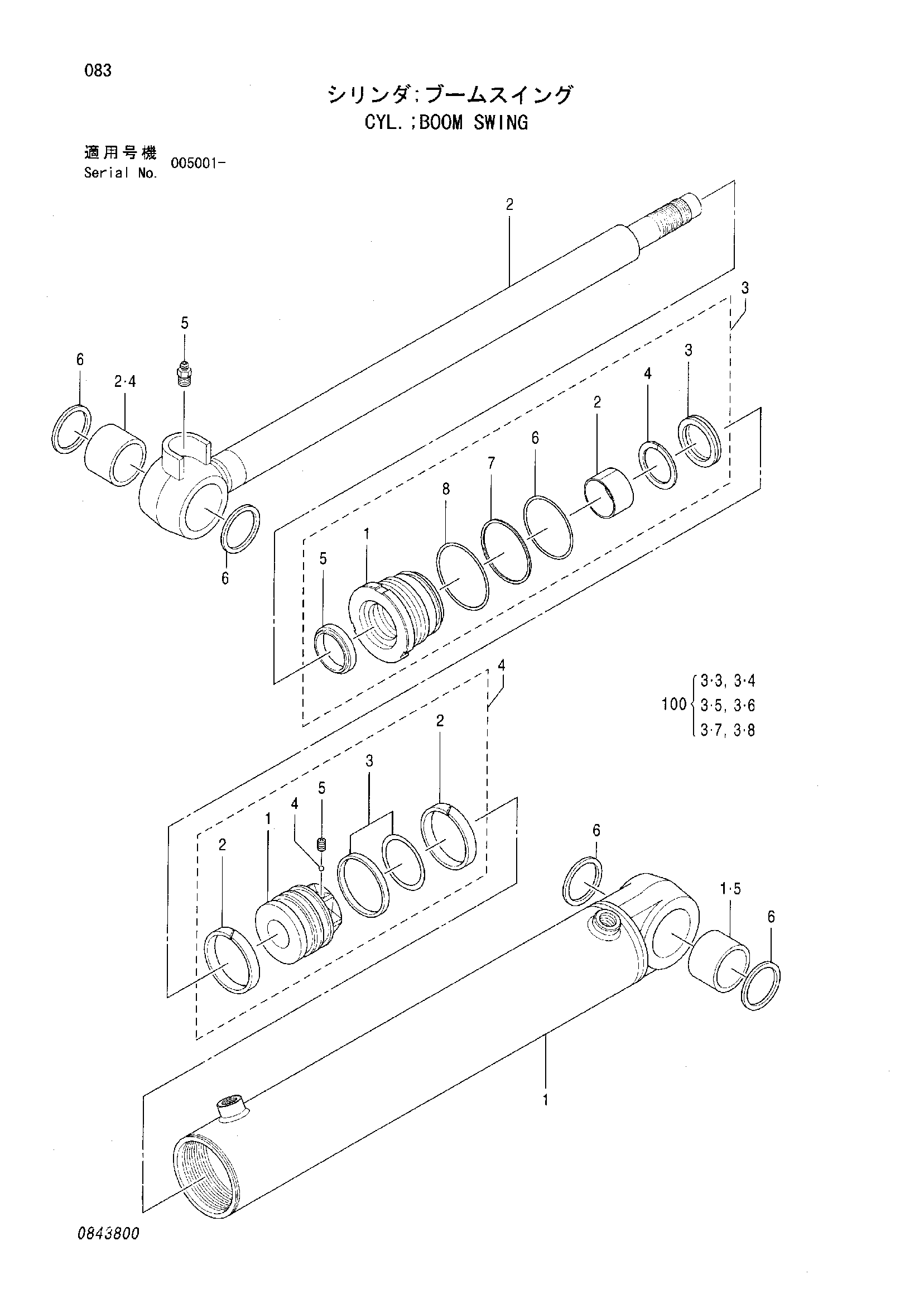

Заводская схема «Гидроцилиндр поворота стрелы» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4463353 | Гидроцилиндр стрелы поворот | 1 | |
| 1 | 0843801 | Труба гидроцилиндра в сборе | 1 |
| 1-5 | 4353818 | Втулка | 1 |
| 2 | 0843802 | Шток поршня в сборе | 1 |
| 2-4 | 4353818 | Втулка | 1 |
| 3 | 0843803 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0843804 | Головка гидроцилиндра | 1 |
| 3-2 | 0478703 | Втулка | 1 |
| 3-3 | 0656704 | U-образная манжета | 1 |
| 3-4 | 0843603 | Опорное кольцо | 1 |
| 3-5 | 0662901 | Грязесъёмное кольцо | 1 |
| 3-6 | 0843805 | Уплотнительное кольцо | 1 |
| 3-7 | 0479209 | Опорное кольцо | 1 |
| 3-8 | 0479210 | Уплотнительное кольцо | 1 |
| 4 | 0843806 | Поршень в сборе | 1 |
| 4-1 | 0843807 | Поршень | 1 |
| 4-2 | 0479212 | Направляющее кольцо | 2 |
| 4-3 | 0479213 | Уплотнительное кольцо | 1 |
| 4-4 | 0478719 | Стальной шарик | 1 |
| 4-5 | 0479214 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 1 |
| 6 | 0478722 | Пылезащитное уплотнение | 4 |
| 100 | 0843808 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
