Гидролинии отвала PAT — HITACHI ZX40U

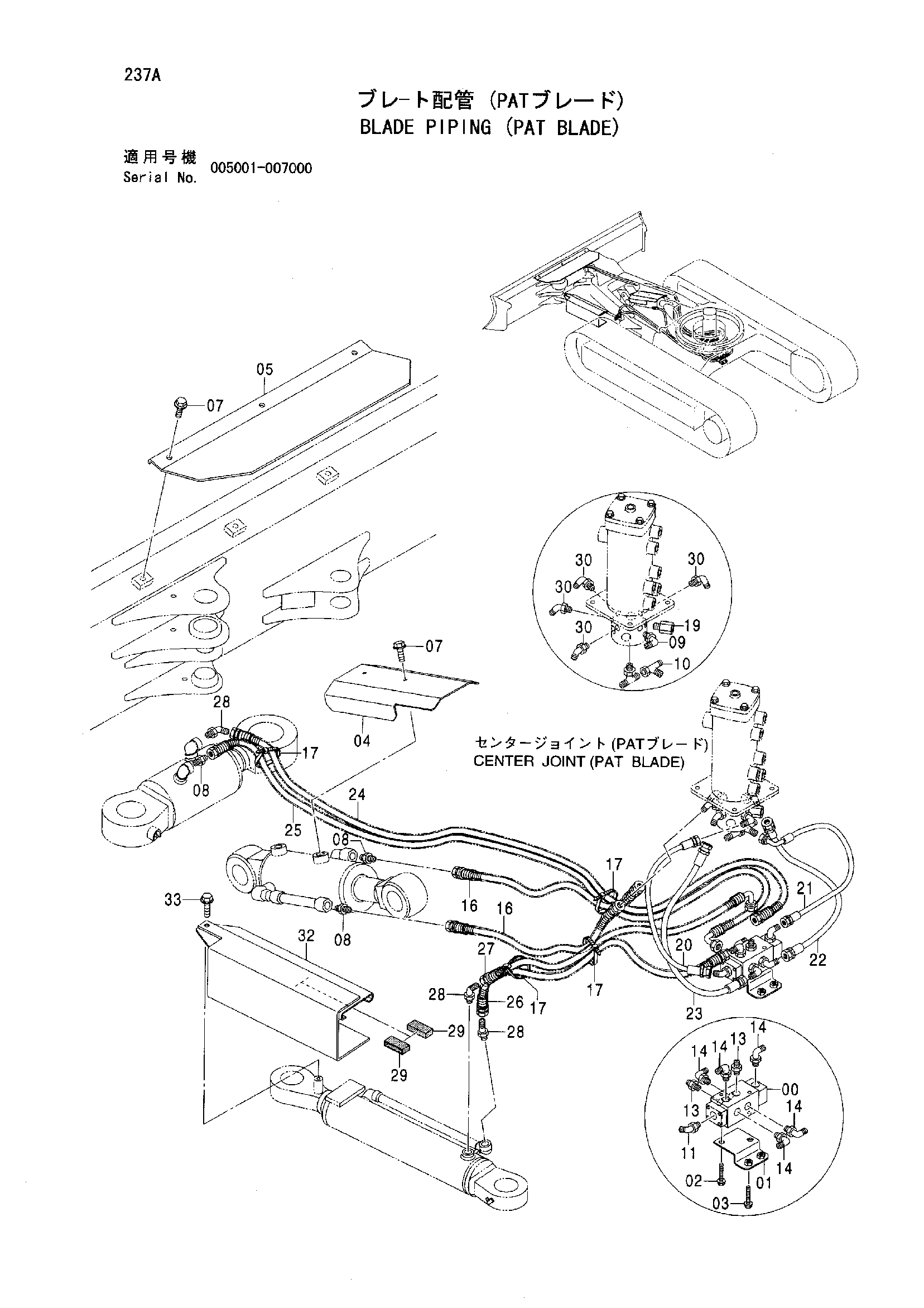

Заводская схема «Гидролинии отвала PAT» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4417343 | Клапан селектор | 1 |
| 01 | 9754974 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Плоская шайба | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Плоская шайба | 1 |
| 04 | 3080414 | Крышка | 1 |
| 05 | 4429835 | Крышка | 1 |
| 07 | J271020 | Болт с шайбой | 5 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Плоская шайба | 1 |
| 08 | 4042031 | Адаптер | 3 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4112300 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4434771 | Унион S | 1 |
| 11 | 4108100 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4368205 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4434986 | Угловой штуцер | 5 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4426421 | Шланг | 2 |
| 17 | 4121859 | Ленточный зажим | 4 |
| 19 | 4435445 | Разъём | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4435961 | Шланг | 1 |
| 21 | 4438899 | Шланг | 1 |
| 22 | 4439531 | Шланг | 1 |
| 23 | 4439532 | Шланг | 1 |
| 24 | 4435965 | Шланг | 1 |
| 25 | 4435966 | Шланг | 1 |
| 26 | 4435967 | Шланг | 1 |
| 27 | 4435968 | Шланг | 1 |
| 28 | 4095133 | Угловой штуцер | 3 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4352044 | Резиновая прокладка | 2 |
| 30 | 4095133 | Угловой штуцер | 4 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 8094622 | Крышка гидроцилиндр. | 1 |
| 33 | J271025 | Болт с шайбой | 1 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
